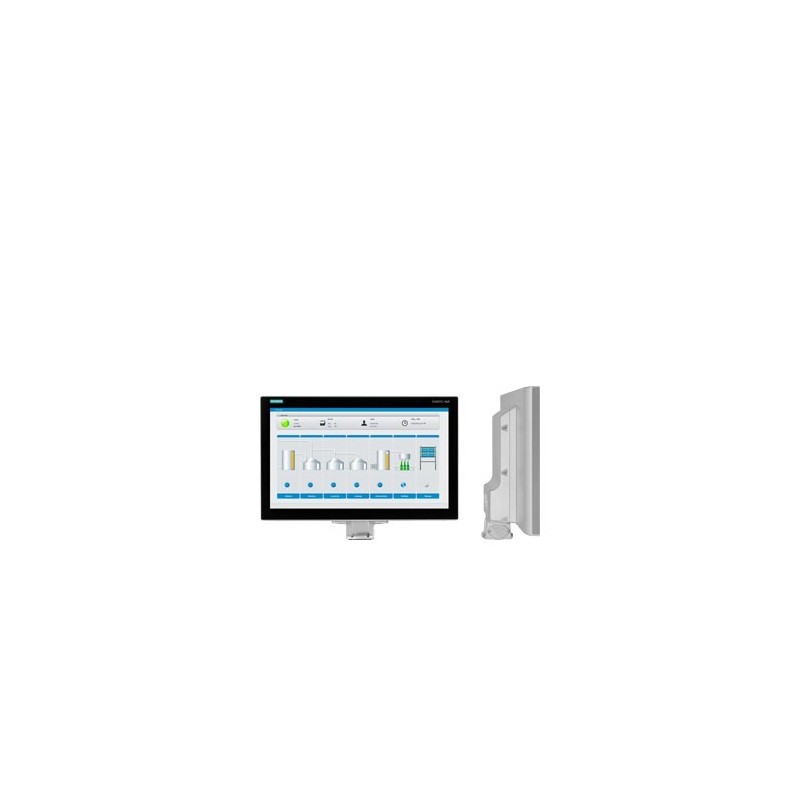

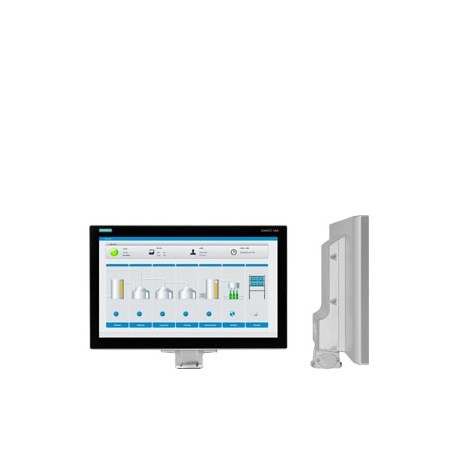

6AV7863-4MA14-1AA0 SIEMENS SIMATIC IFP2200 PRO, Flat Panel 22" Display (16:9), Multitouch, vorbereitet für S.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AV7863-4MA14-1AA0 SIEMENS SIMATIC IFP2200 PRO, Flat Panel 22" Display (16:9), Multitouch, vorbereitet für S..

6AV7863-4MA14-1AA0

SIEMENS

SIMATIC IFP2200 PRO, Flat Panel 22" Display (16:9), Multitouch, vorbereitet für Standfuß, und Erweiterungselemente; extended Version bis 30m, 1920 x 1080 Pixel, für 24V DC, Display-Port/DVI Schnittstelle, IP65, rundum geschützt, Standarddesign

Mehr Infos


AUTOMATION > SIMATIC IPC - Industrial Computing

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001428 - Monitor Einbaugerät

Wert Einheit
Rack-Montage möglich (EF007018) -
Mit HW-Schnittstelle USB (EF003317) -
Fronteinbau möglich (EF007016) -
Einbautiefe (EF000218) -mm
Versorgungsspannung bei AC 60 Hz (EF007533) -V
Mit HW-Schnittstelle Videosignal, analog (EF003315) -
Wand-/Direktmontage möglich (EF007020) -
Versorgungsspannung bei AC 50 Hz (EF007532) -V
Mit HW-Schnittstelle PS2 (EF003318) -
Bildwiederholfrequenz (EF003984) -kHz
Tragschienenmontage möglich (EF003972) -
Schutzart (IP), frontseitig (EF003118) -
Mit Touchscreen (EF003102) -
Mit HW-Schnittstelle Videosignal, digital (EF003316) -
Anzahl der Funktionstasten (EF003142) -
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Ausführung des Displays (EF008244) TFT
Mit Farbdisplay (EF003097) true
Anzahl der Farben des Displays (EF003098) 16777216
Anzahl der Graustufen/Blaustufen des Displays (EF008515) -
Bildschirmdiagonale (EF002032) 22.0inch
Anzahl der Bildpunkte, horizontal (EF003099) 1920
Anzahl der Bildpunkte, vertikal (EF003100) 1080
Mit On Screen Display (EF003314) false
Tastatur integriert (EF003141) false
Maus-Cursor-Steuerung integriert (EF003143) true
Betriebstemperatur (EF002393) ['0', '45']°C
Zeilenfrequenz (EF003312) ['-', '-']kHz
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite der Front (EF003651) 527.0mm
Höhe der Front (EF003652) 329.0mm


SIMATIC IFP2200 PRO, Flat Panel 22" Display (16:9), Multitouch, vorbereitet für Standfuß, und Erweiterungselemente; extended Version bis 30m, 1920 x 1080 Pixel, für 24V DC, Display-Port/DVI Schnittstelle, IP65, rundum geschützt, Standarddesign
Allgemeine Informationen
Produkttyp-BezeichnungIFP2200 PRO
KurzbezeichnungFlat Panel 22" PRO Multitouch ext.
Display
Ausführung des DisplaysTFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale22 in
Bildschirmdiagonale [cm]56 cm
Displaybreite476 mm
Displayhöhe268 mm
On Screen Display (OSD) KonfigurierungNein; per Software einstellbar
Anzahl Farben16 777 216; 24 bit
Betrachtungswinkel178° x 178°
Auflösung (Pixel)
● horizontale Bildauflösung1 920 Pixel
● vertikale Bildauflösung1 080 Pixel
● Pixel Größe, horizontal0,2475 mm
● Pixel Größe, vertikal0,2475 mm
Allgemeine Merkmale
● Helligkeit/Kontrast250 cd/m² / 1 000:1
● entspiegelte und gehärtete MineralglasscheibeJa
● absetzbar zur Rechnereinheit30 m
● Leuchtdichte250 cd/m²
Hintergrundbeleuchtung
● Typ der HintergrundbeleuchtungLED
● MTBF Hintergrundbeleuchtung (bei 25 °C)30 000 h; bei 25°C
● Hintergrundbeleuchtung dimmbarJa; 0-100 %
Bedienelemente
Eingabegerät
● Maus Cursor-Steuerung integriertJa; auch extern über USB
Tastatur
● FunktionstastenNein
— Anzahl Funktionstasten0
Touchbedienung
● Ausführung als Touch-ScreenJa; projektiv-kapazitiv
● Ausführung als Multitouch-ScreenJa; projektiv-kapazitiv
● BildschirmtastaturJa
Aufbauart/Montage
AufbauformStandfuß Montage
TragarmmontageNein
StandfußmontageJa
EinbaugerätNein; Rundum geschlossen IP65
maximal zulässiger Neigungswinkel zur Senkrechten nach vorne45°
maximal zulässiger Neigungswinkel zur Senkrechten nach hinten45°
Versorgungsspannung
Spannungsart der VersorgungsspannungDC 24 V
Nennwert (DC)24 V; PELV / SELV potenzialfrei
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
Eingangsstrom
Stromaufnahme (Nennwert)2,5 A
Stromaufnahme, max.3 A
Einschaltstrom, max.2,8 A
Einschaltstromstoß I²t0,5 A²·s
Leistung
aufgenommene Wirkleistung, typ.40 W
Verlustleistung
Verlustleistung, typ.40 W
Verlustleistung, max.60 W
Schnittstellen
Anzahl Schnittstellen USB2; USB 2.0 Typ A
USB rückseitigJa; 2x onboard
Anschluss für Tastatur/MausUSB
Videoschnittstellen
● analoges Videosignal (VGA)Nein
● DVI-DJa
● DisplayPortJa; DisplayPort V1.1
Touchschnittstellen
● USBJa
Schutzart und Schutzklasse
IP (frontseitig)IP65
IP (rückseitig)IP65
NEMA (frontseitig)
● Enclosure Type 4 frontseitigJa
● Enclosure Type 4x frontseitigJa
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
UL-ZulassungJa
cULusJa; entspricht UL 508
RCM (former C-TICK)Ja
KC-ZulassungJa
EAC (former Gost-R)Ja
Einsatz im explosionsgefährdeten Bereich
● ATEX Zone 2Ja; in Vorbereitung
● ATEX Zone 22Ja; in Vorbereitung
● IECEx Zone 2Ja; in Vorbereitung
● IECEx Zone 22Ja; in Vorbereitung
● cULus Class I Zone 2, Division 2Ja; in Vorbereitung
● FM Class I Division 2Ja; in Vorbereitung
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.0 °C
● max.45 °C
Umgebungstemperatur bei Lagerung/Transport
● min.-20 °C
● max.60 °C
Relative Luftfeuchte
● Betrieb, max.95 %; keine Betauung
Schwingungen
● Schwingungsbelastung im Betrieb10 m/s²
● Schwingungsbelastung bei Transport/Lagerung10 m/s²
Schockprüfung
● Schockbelastung im Betrieb150 m/s²
● Schockbeschleunigung während Lagerung/Transport150 m/s²
Mechanik/Material
Material des Gehäuses (frontseitig)mit Standard Design
● AluminiumJa
● GlasJa; frontseitig
Maße
Breite527 mm
Höhe329 mm; ohne Basisadapter
Tiefe94 mm; ohne Basisadapter
Breite der Gehäusefront527 mm
Höhe der Gehäusefront329 mm
Gewichte
ohne Verpackung8,1 kg
mit Verpackung11 kg
letzte Änderung:28.08.2020


Produkt
Artikelnummer6AV7863-4MA14-1AA0
ArtikelbeschreibungSIMATIC IFP2200 PRO, Flat Panel 22" Display (16:9), Multitouch, vorbereitet für Standfuß, und Erweiterungselemente; extended Version bis 30m, 1920 x 1080 Pixel, für 24V DC, Display-Port/DVI Schnittstelle, IP65, rundum geschützt, Standarddesign
ProduktfamilieSIMATIC Industrial Flat Panel PRO
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 01.07.2020
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe275 / 275
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME9,980 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße51,00 x 63,00 x 24,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618099503
UPC804766542305
Statistische Warennummer85371098
Listenkennzeichen (LKZ)ST9.80
Fabrikategruppe4B44
GeschäftsbereichskennzahlR115
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 10.11.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1543-21-19-02

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AV7863-4MA14-1AA0 DE_6AV7863-4MA14-1AA0.pdf 146 Kbytes 6AV7863-4MA14-1AA0 DE_6AV7863-4MA14-1AA0.pdf
