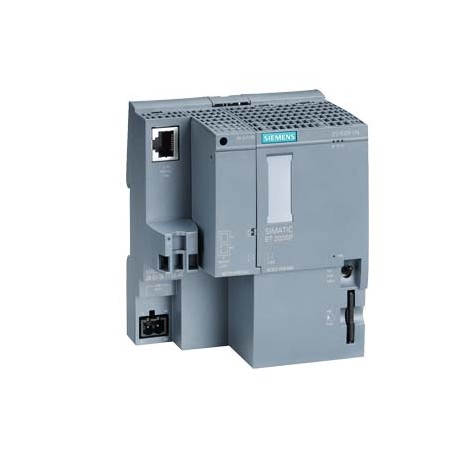

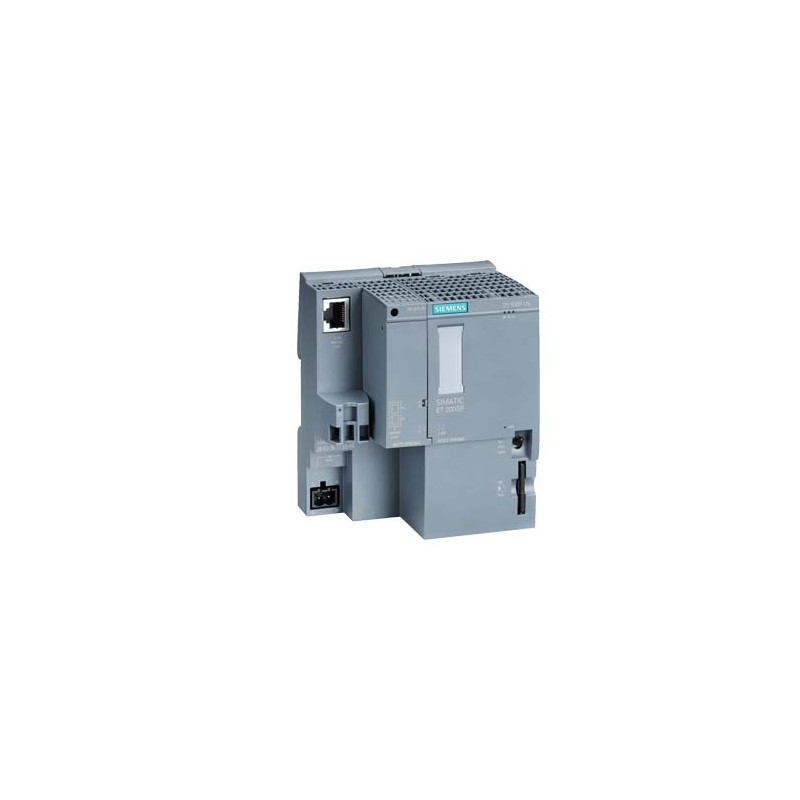

6AG1512-1DK01-2AB0 SIEMENS SIPLUS ET 200SP CPU 1512SP-1 PN -40...+60°C mit Conformal Coating based on 6ES751..
6AG1512-1DK01-2AB0
SIEMENS
SIPLUS ET 200SP CPU 1512SP-1 PN -40...+60°C mit Conformal Coating based on 6ES7512-1DK01-0AB0 . CPU 1512SP-1 PN für ET 200SP, Zentralbaugruppe mit Arbeitsspeicher 200 KB für Programm und 1MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 48 NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter notwendig für Port 1 und 2
SIPLUS ET 200SP -40...+60 ° C temp. boot: -25 ° C mit Beschichtung gebildet basierend auf 6ES7512-1DK01-0AB0 . CPU 1512SP-1 PN für ET 200SP CPU mit Arbeitsspeicher 200 KB für Programm und 1 MB für Daten, 1. SCHNITTSTELLE: PROFINET IRT mit 3 port-switch, 48 ns Ausführung instrucc. binäre, erforderlich SIMATIC Memory-Card-bus-adapter erforderlich, um port1 und 2
AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Bestseller
▲Mehr Infos
▲ETIM: EC001603 - Feldbus, Dez. Peripherie - Grundgerät
| Wert | Einheit | |
|---|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | - | |
| Anzahl der HW-Schnittstellen USB (EF003025) | - | |
| Kategorie nach EN 954-1 (EF006782) | - | |
| Max. Eingangsstrom bei DC (EF007362) | - | A |
| Anzahl der Steckplätze (EF003077) | - | |
| Unterstützt Protokoll für TCP/IP (EF003050) | - | |
| Mit Potenzialtrennung (EF003272) | - | |
| Mit integrierter Stromversorgung (EF003338) | - | |
| Eingangsspannung bei AC 50 Hz (EF007118) | ['-', '-'] | V |
| Eingangsspannung bei AC 60 Hz (EF007119) | ['-', '-'] | V |
| Eingangsspannung bei DC (EF007120) | ['19.2', '28.8'] | V |
| Art der Eingangsspannung (EF003033) | DC | |
| Max. Eingangsstrom bei AC 50 Hz (EF007360) | - | A |
| Max. Eingangsstrom bei AC 60 Hz (EF007361) | - | A |
| Ausgangsspannung bei AC 50 Hz (EF006999) | ['-', '-'] | V |
| Ausgangsspannung bei AC 60 Hz (EF007000) | ['-', '-'] | V |
| Ausgangsspannung bei DC (EF007001) | ['-', '-'] | V |
| Art der Ausgangsspannung (EF008222) | - | |
| Max. Ausgangsstrom bei AC 50 Hz (EF007351) | - | A |
| Max. Ausgangsstrom bei AC 60 Hz (EF007352) | - | A |
| Max. Ausgangsstrom bei DC (EF007353) | - | A |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 1 | |
| Anzahl der Schnittstellen PROFINET (EF006932) | 1 | |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 | |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 | |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 | |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 | |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 | |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 | |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 | |
| Mit optischer Schnittstelle (EF003028) | true | |
| Unterstützt Protokoll für PROFIBUS (EF003052) | true | |
| Unterstützt Protokoll für CAN (EF003053) | false | |
| Unterstützt Protokoll für INTERBUS (EF003054) | false | |
| Unterstützt Protokoll für ASI (EF003051) | false | |
| Unterstützt Protokoll für KNX (EF003055) | false | |
| Unterstützt Protokoll für Modbus (EF003057) | true | |
| Unterstützt Protokoll für Data-Highway (EF003058) | false | |
| Unterstützt Protokoll für DeviceNet (EF003059) | false | |
| Unterstützt Protokoll für SUCONET (EF003060) | false | |
| Unterstützt Protokoll für LON (EF003017) | false | |
| Unterstützt Protokoll für SERCOS (EF006657) | false | |
| Unterstützt Protokoll für PROFINET IO (EF007525) | true | |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | false | |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | false | |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | false | |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | false | |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | false | |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | false | |
| Unterstützt Protokoll für PROFIsafe (EF007526) | false | |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | false | |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | false | |
| Funkstandard Bluetooth (EF007178) | false | |
| Funkstandard WLAN 802.11 (EF007179) | false | |
| Funkstandard GPRS (EF008523) | false | |
| Funkstandard GSM (EF008524) | false | |
| Funkstandard UMTS (EF008525) | false | |
| IO-Link Master (EF007298) | false | |
| Systemkomponente (EF004118) | true | |
| Schutzart (IP) (EF005474) | IP20 | |
| Mit steckbaren Baugruppen, digitale E/A (EF003078) | true | |
| Mit steckbaren Baugruppen, analoge E/A (EF003079) | true | |
| Mit steckbaren Baugruppen, Kommunikationsmodule (EF003080) | true | |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module (EF003081) | true | |
| Mit steckbaren Baugruppen, Zentralmodule (EF003082) | true | |
| Mit steckbaren Baugruppen, sonstige (EF003083) | true | |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | true | |
| Mit Buskoppler für modularen Stationsaufbau (EF003990) | true | |
| Tragschienenmontage möglich (EF003972) | true | |
| Wand-/Direktmontage möglich (EF007020) | true | |
| Fronteinbau möglich (EF007016) | - | |
| Rack-Montage möglich (EF007018) | - | |
| Geeignet für Sicherheitsfunktionen (EF001597) | false | |
| SIL nach IEC 61508 (EF009889) | ohne | |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne | |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | false | |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | false | |
| Explosionsschutz-Kategorie für Gas (EF003997) | ATEX Gas-Ex-Schutz, Kat. 3G | |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne | |
| Breite (EF000008) | 100.0 | mm |
| Höhe (EF000040) | 117.0 | mm |
| Tiefe (EF000049) | 75.0 | mm |
| SIPLUS ET 200SP CPU 1512SP-1 PN -40...+60°C mit Conformal Coating based on 6ES7512-1DK01-0AB0 . CPU 1512SP-1 PN für ET 200SP, Zentralbaugruppe mit Arbeitsspeicher 200 KB für Programm und 1MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 48 NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter notwendig für Port 1 und 2 | ||
| Allgemeine Informationen | ||
| Produkttyp-Bezeichnung | CPU 1512SP-1 PN | |
| Produktfunktion | ||
| ● taktsynchroner Betrieb | Ja; nur bei PROFINET; mit minimalen OB 6x Zyklus von 625 µs | |
| Konfigurationssteuerung | ||
| über Datensatz | Ja | |
| Bedienelemente | ||
| Betriebsartenschalter | 1 | |
| Versorgungsspannung | ||
| Spannungsart der Versorgungsspannung | DC 24 V | |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V | |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V | |
| Verpolschutz | Ja | |
| Netz- und Spannungsausfallüberbrückung | ||
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms | |
| Eingangsstrom | ||
| Stromaufnahme (Nennwert) | 0,6 A | |
| Einschaltstrom, max. | 4,7 A; Nennwert | |
| I²t | 0,14 A²·s | |
| Leistung | ||
| Einspeiseleistung in den Rückwandbus | 8,75 W | |
| Verlustleistung | ||
| Verlustleistung, typ. | 5,6 W | |
| Speicher | ||
| Anzahl Steckplätze für SIMATIC Memory Card | 1 | |
| SIMATIC Memory Card erforderlich | Ja | |
| Arbeitsspeicher | ||
| ● integriert (für Programm) | 200 kbyte | |
| ● integriert (für Daten) | 1 Mbyte | |
| Ladespeicher | ||
| ● steckbar (SIMATIC Memory Card), max. | 32 Gbyte | |
| Pufferung | ||
| ● wartungsfrei | Ja | |
| CPU-Bearbeitungszeiten | ||
| für Bitoperationen, typ. | 48 ns | |
| für Wortoperationen, typ. | 58 ns | |
| für Festpunktarithmetik, typ. | 77 ns | |
| für Gleitpunktarithmetik, typ. | 307 ns | |
| CPU-Bausteine | ||
| Anzahl Elemente (gesamt) | 2 000; unter einem Element sind neben Bausteinen wie DBs, FBs und FCs auch UDTs, globale Konstanten usw. zu verstehen | |
| DB | ||
| ● Nummernband | 1 ... 60 999; unterteilt in: vom Anwender nutzbares Nummernband: 1 ... 59 999 und Nummernband via SFC 86 erzeugter DBs: 60 000 ... 60 999 | |
| ● Größe, max. | 1 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte | |
| FB | ||
| ● Nummernband | 0 ... 65 535 | |
| ● Größe, max. | 200 kbyte | |
| FC | ||
| ● Nummernband | 0 ... 65 535 | |
| ● Größe, max. | 200 kbyte | |
| OB | ||
| ● Größe, max. | 200 kbyte | |
| ● Anzahl Freie-Zyklus-OBs | 100 | |
| ● Anzahl Uhrzeitalarm-OBs | 20 | |
| ● Anzahl Verzögerungsalarm-OBs | 20 | |
| ● Anzahl Weckalarm-OBs | 20 | |
| ● Anzahl Prozessalarm-OBs | 50 | |
| ● Anzahl DPV1-Alarm-OBs | 3 | |
| ● Anzahl Taktsynchronität-OBs | 1 | |
| ● Anzahl Technologiesynchronalarm-OBs | 2 | |
| ● Anzahl Anlauf-OBs | 100 | |
| ● Anzahl Asynchron-Fehler-OBs | 4 | |
| ● Anzahl Synchron-Fehler-OBs | 2 | |
| ● Anzahl Diagnosealarm-OBs | 1 | |
| Schachtelungstiefe | ||
| ● je Prioritätsklasse | 24 | |
| Zähler, Zeiten und deren Remanenz | ||
| S7-Zähler | ||
| ● Anzahl | 2 048 | |
| Remanenz | ||
| — einstellbar | Ja | |
| IEC-Counter | ||
| ● Anzahl | beliebig (nur durch den Arbeitsspeicher begrenzt) | |
| Remanenz | ||
| — einstellbar | Ja | |
| S7-Zeiten | ||
| ● Anzahl | 2 048 | |
| Remanenz | ||
| — einstellbar | Ja | |
| IEC-Timer | ||
| ● Anzahl | beliebig (nur durch den Arbeitsspeicher begrenzt) | |
| Remanenz | ||
| — einstellbar | Ja | |
| Datenbereiche und deren Remanenz | ||
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte; für Merker, Zeiten, Zähler, DBs und Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 88 kbyte | |
| Merker | ||
| ● Anzahl, max. | 16 kbyte | |
| ● Anzahl Taktmerker | 8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte | |
| Datenbausteine | ||
| ● Remanenz einstellbar | Ja | |
| ● Remanenz voreingestellt | Nein | |
| Lokaldaten | ||
| ● je Prioritätsklasse, max. | 64 kbyte; max. 16 kbyte pro Baustein | |
| Adressbereich | ||
| Anzahl IO-Module | 2 048; max. Anzahl Module / Submodule | |
| Peripherieadressbereich | ||
| ● Eingänge | 32 kbyte; alle Eingänge liegen im Prozessabbild | |
| ● Ausgänge | 32 kbyte; alle Ausgänge liegen im Prozessabbild | |
| davon je integriertem IO-Subsystem | ||
| — Eingänge (Volumen) | 8 kbyte | |
| — Ausgänge (Volumen) | 8 kbyte | |
| davon je CM/CP | ||
| — Eingänge (Volumen) | 8 kbyte | |
| — Ausgänge (Volumen) | 8 kbyte | |
| Teilprozessabbilder | ||
| ● Anzahl Teilprozessabbilder, max. | 32 | |
| Adressraum je Modul | ||
| ● Adressraum je Modul, max. | 32 byte; jeweils für Ein- und Ausgangsdaten | |
| Adressraum je Station | ||
| ● Adressraum je Station, max. | 1 280 byte; für zentrale Ein- und Ausgänge; projektierungsabhängig | |
| Hardware-Ausbau | ||
| Anzahl dezentraler IO-Systeme | 20 | |
| Anzahl DP-Master | ||
| ● über CM | 1 | |
| Anzahl IO-Controller | ||
| ● integriert | 1 | |
| ● über CM | 0 | |
| Baugruppenträger | ||
| ● Baugruppen je Baugruppenträger, max. | 64; CPU + 64 Module + Servermodul (Aufbaubreite max. 1 m) | |
| ● Anzahl Zeilen, max. | 1 | |
| PtP CM | ||
| ● Anzahl PtP CMs | die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt | |
| Uhrzeit | ||
| Uhr | ||
| ● Typ | Hardwareuhr | |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur, typ. | |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s | |
| Betriebsstundenzähler | ||
| ● Anzahl | 16 | |
| Uhrzeitsynchronisation | ||
| ● unterstützt | Ja | |
| ● auf DP, Master | Ja; über CM DP Modul | |
| ● auf DP, Slave | Ja; über CM DP Modul | |
| ● im AS, Master | Ja | |
| ● im AS, Slave | Ja | |
| ● am Ethernet über NTP | Ja | |
| Schnittstellen | ||
| Anzahl Schnittstellen PROFINET | 1 | |
| Anzahl Schnittstellen PROFIBUS | 1; über CM DP Modul | |
| optische Schnittstelle | Ja; über BusAdapter BA 2x SCRJ | |
| 1. Schnittstelle | ||
| Schnittstellenphysik | ||
| ● Anzahl der Ports | 3; 1. integr. + 2. über BusAdapter | |
| ● integrierter Switch | Ja | |
| ● RJ 45 (Ethernet) | Ja; X1 | |
| ● BusAdapter (PROFINET) | Ja; einsetzbare BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC | |
| Protokolle | ||
| ● PROFINET IO-Controller | Ja | |
| ● PROFINET IO-Device | Ja | |
| ● SIMATIC-Kommunikation | Ja | |
| ● Offene IE-Kommunikation | Ja | |
| ● Webserver | Ja | |
| ● Medienredundanz | Ja | |
| PROFINET IO-Controller | ||
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — S7-Routing | Ja | |
| — Taktsynchronität | Ja | |
| — Direkter Datenaustausch | Ja; Voraussetzung: IRT und Taktsynchronität (MRPD optional) | |
| — IRT | Ja | |
| — MRP | Ja; als MRP-Redundanzmanager und/oder MRP-Client; max. Anzahl Devices im Ring: 50 | |
| — MRPD | Ja; Voraussetzung: IRT | |
| — PROFIenergy | Ja | |
| — Priorisierter Hochlauf | Ja; max. 32 PROFINET Devices | |
| — Anzahl anschließbarer IO-Device, max. | 128; in Summe können maximal 253 dezentrale Peripheriegeräte über PROFIBUS bzw. PROFINET angeschlossen werden | |
| — davon IO-Devices mit IRT, max. | 64 | |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 | |
| — davon in Linie, max. | 128 | |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8; in Summe über alle Schnittstellen | |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 | |
| — Aktualisierungszeiten | Minimalwert der Aktualisierungszeit ist auch abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten | |
| Aktualisierungszeit bei IRT | ||
| — bei Sendetakt von 250 µs | 250 µs bis 4 ms; Hinweis: Bei IRT mit Taktsynchronität ist die minimale Aktualisierungszeit von 500 µs des taktsynchronen OBs ausschlaggebend | |
| — bei Sendetakt von 500 µs | 500 µs bis 8 ms; Hinweis: Bei IRT mit Taktsynchronität ist die minimale Aktualisierungszeit von 625 µs des taktsynchronen OBs ausschlaggebend | |
| — bei Sendetakt von 1 ms | 1 ms bis 16 ms | |
| — bei Sendetakt von 2 ms | 2 ms bis 32 ms | |
| — bei Sendetakt von 4 ms | 4 ms bis 64 ms | |
| — bei IRT und Parametrierung "ungerader" Sendetakte | Aktualisierungszeit = eingestellter "ungerader" Sendetakt (beliebige Vielfache von 125 µs: 375 µs, 625 µs ... 3 875 µs) | |
| Aktualisierungszeit bei RT | ||
| — bei Sendetakt von 250 µs | 250 µs bis 128 ms | |
| — bei Sendetakt von 500 µs | 500 µs bis 256 ms | |
| — bei Sendetakt von 1 ms | 1 ms bis 512 ms | |
| — bei Sendetakt von 2 ms | 2 ms bis 512 ms | |
| — bei Sendetakt von 4 ms | 4 ms bis 512 ms | |
| PROFINET IO-Device | ||
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — S7-Routing | Ja | |
| — Taktsynchronität | Nein | |
| — IRT | Ja | |
| — MRP | Ja | |
| — MRPD | Ja | |
| — PROFIenergy | Ja | |
| — Shared Device | Ja | |
| — Anzahl IO-Controller bei Shared Device, max. | 4 | |
| 2. Schnittstelle | ||
| Schnittstellenphysik | ||
| ● Anzahl der Ports | 1 | |
| ● RS 485 | Ja; über CM DP Modul | |
| Protokolle | ||
| ● PROFIBUS DP-Master | Ja | |
| ● PROFIBUS DP-Slave | Ja | |
| ● SIMATIC-Kommunikation | Ja | |
| Schnittstellenphysik | ||
| RJ 45 (Ethernet) | ||
| ● 100 Mbit/s | Ja | |
| ● Autonegotiation | Ja | |
| ● Autocrossing | Ja | |
| ● Industrial-Ethernet Status LED | Ja | |
| RS 485 | ||
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s | |
| Protokolle | ||
| Anzahl Verbindungen | ||
| ● Anzahl Verbindungen, max. | 88 | |
| ● Anzahl Verbindungen reserviert für ES/HMI/Web | 10 | |
| ● Anzahl Verbindungen über integrierte Schnittstellen | 88 | |
| ● Anzahl S7-Routing Verbindungen | 16 | |
| Redundanzbetrieb | ||
| Medienredundanz | ||
| — MRP | Ja; als MRP-Redundanzmanager und/oder MRP-Client; max. Anzahl Devices im Ring: 50 | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms | |
| — Anzahl Teilnehmer im Ring, max. | 50 | |
| SIMATIC-Kommunikation | ||
| ● S7-Kommunikation, als Server | Ja | |
| ● S7-Kommunikation, als Client | Ja | |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe (S7 communication, User data size) | |
| Offene IE-Kommunikation | ||
| ● TCP/IP | Ja | |
| — Datenlänge, max. | 64 kbyte | |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja | |
| ● ISO-on-TCP (RFC1006) | Ja | |
| — Datenlänge, max. | 64 kbyte | |
| ● UDP | Ja | |
| — Datenlänge, max. | 1 472 byte | |
| ● DHCP | Nein | |
| ● SNMP | Ja | |
| ● DCP | Ja | |
| ● LLDP | Ja | |
| Webserver | ||
| ● HTTP | Ja; Standard- und anwenderdefinierte Seiten | |
| ● HTTPS | Ja; Standard- und anwenderdefinierte Seiten | |
| PROFIBUS DP-Master | ||
| ● Anzahl Verbindungen, max. | 48 | |
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — S7-Routing | Ja | |
| — Datensatz-Routing | Ja | |
| — Taktsynchronität | Nein | |
| — Äquidistanz | Nein | |
| — Anzahl DP-Slaves | 125 | |
| — Aktivieren/Deaktivieren von DP-Slaves | Ja | |
| Weitere Protokolle | ||
| ● MODBUS | Ja; MODBUS TCP | |
| S7-Meldefunktionen | ||
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 32 | |
| Programmmeldungen | Ja | |
| Anzahl konfigurierbarer Programmmeldungen, max. | 5 000 | |
| Anzahl gleichzeitig aktiver Meldungen, max. | ||
| ● Anzahl Programmmeldungen | 300 | |
| ● Anzahl Meldungen für Systemdiagnose | 100 | |
| ● Anzahl Meldungen für Motion Technologieobjekte | 80 | |
| Test- Inbetriebnahmefunktionen | ||
| Gemeinsame Inbetriebnahme (Team Engineering) | Ja; paralleler Online-Zugriff möglich für bis zu 3 Engineering Systeme | |
| Status Baustein | Ja; bis zu 8 gleichzeitig | |
| Einzelschritt | Nein | |
| Status/Steuern | ||
| ● Status/Steuern Variable | Ja | |
| ● Variablen | Ein-/Ausgänge, Merker, DB, Peripherieein-/ausgänge, Zeiten, Zähler | |
| ● Anzahl Variablen, max. | ||
| — davon Status Variable, max. | 200; pro Auftrag | |
| — davon Steuern Variable, max. | 200; pro Auftrag | |
| Forcen | ||
| ● Forcen | Ja | |
| ● Forcen, Variablen | Peripherieein-/ausgänge | |
| ● Anzahl Variablen, max. | 200 | |
| Diagnosepuffer | ||
| ● vorhanden | Ja | |
| ● Anzahl Einträge, max. | 1 000 | |
| — davon netzausfallsicher | 500 | |
| Traces | ||
| ● Anzahl projektierbarer Traces | 4; pro Trace bis zu 512 kbyte Daten möglich | |
| Alarme/Diagnosen/Statusinformationen | ||
| Diagnoseanzeige LED | ||
| ● RUN/STOP-LED | Ja | |
| ● ERROR-LED | Ja | |
| ● MAINT-LED | Ja | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja | |
| ● Verbindungsanzeige LINK TX/RX | Ja | |
| Unterstützte Technologieobjekte | ||
| Motion Control | Ja | |
| ● Drehzahlachse | ||
| — Anzahl Drehzahlachsen, max. | 6; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool | |
| ● Positionierachse | ||
| — Anzahl Positionierachsen, max. | 6; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool | |
| ● Gleichlaufachsen (relativer Getriebegleichlauf) | ||
| — Anzahl Achsen, max. | 3; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool | |
| ● Externe Geber | ||
| — Anzahl externer Geber, max. | 6; Voraussetzung: Es sind keine anderen Motion-Technologieobjekte angelegt; Hinweis: Die Anzahl der Achsen wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool | |
| Regler | ||
| ● PID_Compact | Ja; universeller PID-Regler mit integrierter Optimierung | |
| ● PID_3Step | Ja; PID-Regler mit integrierter Optimierung für Ventile | |
| ● PID-Temp | Ja; PID-Regler mit integrierter Optimierung für Temperatur | |
| Zählen und Messen | ||
| ● High Speed Counter | Ja | |
| Umgebungsbedingungen | ||
| Umgebungstemperatur im Betrieb | ||
| ● waagerechte Einbaulage, min. | -40 °C; = Tmin (inkl. Betauung / Frost) | |
| ● waagerechte Einbaulage, max. | 60 °C; = Tmax | |
| ● senkrechte Einbaulage, min. | -40 °C; = Tmin | |
| ● senkrechte Einbaulage, max. | 50 °C; = Tmax | |
| Höhe im Betrieb bezogen auf Meeresspiegel | ||
| ● Aufstellungshöhe über NN, max. | 5 000 m | |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
| Relative Luftfeuchte | ||
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage | |
| Widerstandsfähigkeit | ||
| Kühl- und Schmierstoffe | ||
| — Beständig gegen handelsübliche Kühl- und Schmierstoffe | Ja; inkl. Diesel und Öltröpfchen in der Luft | |
| Einsatz in ortsfesten industriellen Anlagen | ||
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage | |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! | |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! | |
| — gegen mechanische Umweltbedingungen nach EN 60721-3-3 | Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Einsatz auf Schiffen/auf See | ||
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage | |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * | |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * | |
| — gegen mechanische Umweltbedingungen nach EN 60721-3-6 | Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Einsatz in der industriellen Prozesstechnik | ||
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) | |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) | |
| Anmerkung | ||
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! | |
| Conformal Coating | ||
| ● Beschichtungen für bestückte Leiterplatten gemäß EN 61086 | Ja; Klasse 2 für hohe Zuverlässigkeit | |
| ● Schutz gegen Verschmutzung gemäß EN 60664-3 | Ja; Schutz vom Typ 1 | |
| ● Military Testing gemäß MIL-I-46058C, Amendment 7 | Ja; Verfärbung der Beschichtung während Lebensdauer möglich | |
| ● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830A | Ja; Conformal Coating, Klasse A | |
| Projektierung | ||
| Programmierung | ||
| Programmiersprache | ||
| — KOP | Ja | |
| — FUP | Ja | |
| — AWL | Ja | |
| — SCL | Ja | |
| — GRAPH | Ja | |
| Know-how-Schutz | ||
| ● Anwenderprogrammschutz/Passwortschutz | Ja | |
| ● Kopierschutz | Ja | |
| ● Bausteinschutz | Ja | |
| Zugriffschutz | ||
| ● Schutzstufe: Schreibschutz | Ja | |
| ● Schutzstufe: Schreib-/Leseschutz | Ja | |
| ● Schutzstufe: Complete Protection | Ja | |
| Zykluszeitüberwachung | ||
| ● untere Grenze | einstellbare Mindestzykluszeit | |
| ● obere Grenze | einstellbare maximale Zykluszeit | |
| Maße | ||
| Breite | 100 mm | |
| Höhe | 117 mm | |
| Tiefe | 75 mm | |
| Gewichte | ||
| Gewicht, ca. | 310 g | |
| letzte Änderung: | 29.08.2020 | |
| Produkt | ||||||||||||||||||||||||||||||||||
| Artikelnummer | 6AG1512-1DK01-2AB0 | |||||||||||||||||||||||||||||||||
| Artikelbeschreibung | SIPLUS ET 200SP CPU 1512SP-1 PN -40...+60°C mit Conformal Coating based on 6ES7512-1DK01-0AB0 . CPU 1512SP-1 PN für ET 200SP, Zentralbaugruppe mit Arbeitsspeicher 200 KB für Programm und 1MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 48 NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter notwendig für Port 1 und 2 | |||||||||||||||||||||||||||||||||
| Produktfamilie | SIPLUS CPU 1512SP-1 PN | |||||||||||||||||||||||||||||||||
| Produktstatus | PM300:Aktives Produkt | |||||||||||||||||||||||||||||||||
| Preisinformationen | ||||||||||||||||||||||||||||||||||
| Preisgruppe / Stammhaus Preisgruppe | 473 / 473 | |||||||||||||||||||||||||||||||||
| Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
| Metallfaktor | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
| Lieferinformationen | ||||||||||||||||||||||||||||||||||
| Exportkennzeichen | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Regellieferzeit ab Werk | 42 Tag(e) | |||||||||||||||||||||||||||||||||
| Nettogewicht pro ME | 0,500 kg | |||||||||||||||||||||||||||||||||
| Produktmaße (B x L x H) | Nicht verfügbar | |||||||||||||||||||||||||||||||||
| Verpackungsmaße | 10,00 x 12,20 x 6,30 | |||||||||||||||||||||||||||||||||
| Verpackungsmaße Einheit | CM | |||||||||||||||||||||||||||||||||
| Mengeneinheit (ME) | 1 Stück | |||||||||||||||||||||||||||||||||
| Verpackungsmenge | 1 | |||||||||||||||||||||||||||||||||
| Zusätzliche Produktinformationen | ||||||||||||||||||||||||||||||||||
| EAN | 4047618072322 | |||||||||||||||||||||||||||||||||
| UPC | 804766386046 | |||||||||||||||||||||||||||||||||
| Statistische Warennummer | 85371091 | |||||||||||||||||||||||||||||||||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Fabrikategruppe | 4257 | |||||||||||||||||||||||||||||||||
| Geschäftsbereichskennzahl | R740 | |||||||||||||||||||||||||||||||||
| Ursprungsland | Deutschland | |||||||||||||||||||||||||||||||||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 21.07.2014 | |||||||||||||||||||||||||||||||||
| Produktklasse | B: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner | |||||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Rücknahmepflicht | Ja | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| |||||||||||||||||||||||||||||||||
| Klassifizierungen | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1512-1DK01-2AB0 DE_6AG1512-1DK01-2AB0.pdf | 145 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
