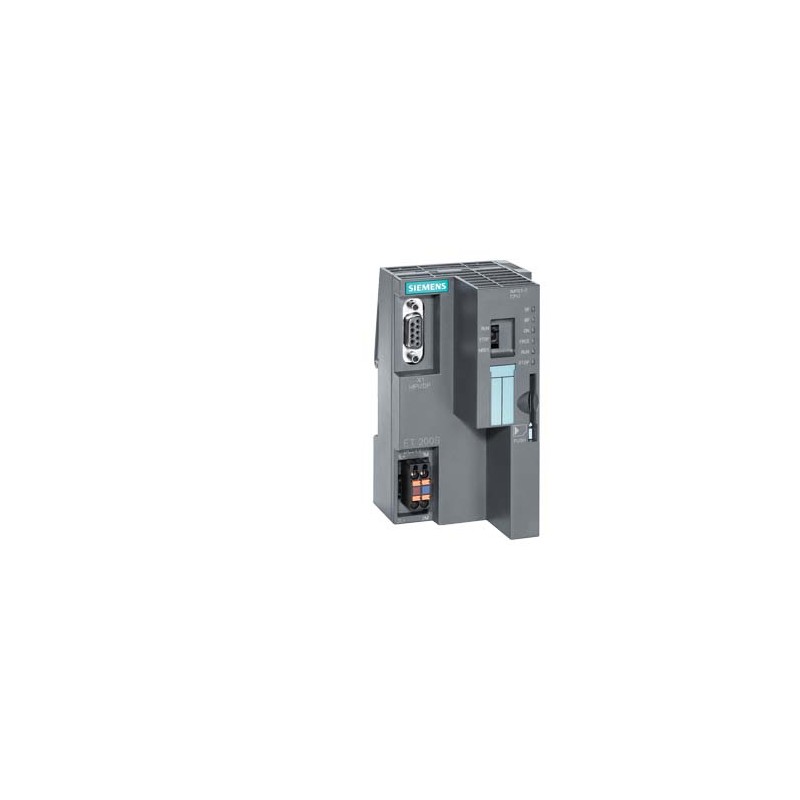

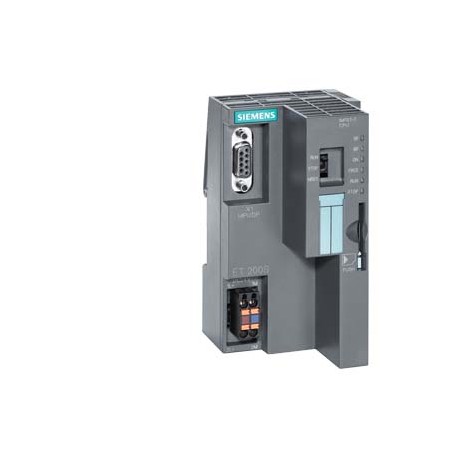

6AG1151-7AA21-2AB0 SIEMENS SIPLUS ET 200S IM 151-7 CPU -25...+60°C mit Conformal Coating based on 6ES7151-7A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1151-7AA21-2AB0 SIEMENS SIPLUS ET 200S IM 151-7 CPU -25...+60°C mit Conformal Coating based on 6ES7151-7A..

6AG1151-7AA21-2AB0

SIEMENS

SIPLUS ET 200S IM 151-7 CPU -25...+60°C mit Conformal Coating based on 6ES7151-7AA21-0AB0 . ET 200S, 128 KB Arbeitsspeicher mit integrierter PROFIBUS-DP-Schnittstelle (9-polig Sub-D Buchse) als DP-Slave, ohne Batterie SIMATIC MMC erforderlich

SIPLUS ET 200-Schnittstellen-Modul für ET200S IM151-7 CPU, -25 ... +60 ° C mit Beschichtung gebildet basierend auf 6ES7151-7AA21-0AB0 . ET200S, Arbeitsspeicher 128 KB. Profibus-DP-Schnittstelle (integrierter Stecker 9-polig sub-D) wie DP, benötigt keine Batterie SIMATIC MMC

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001603 - Feldbus, Dez. Peripherie - Grundgerät

Wert Einheit
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Mit integrierter Stromversorgung (EF003338) true
Eingangsspannung bei AC 50 Hz (EF007118) ['-', '-']V
Eingangsspannung bei AC 60 Hz (EF007119) ['-', '-']V
Eingangsspannung bei DC (EF007120) ['19.2', '28.8']V
Art der Eingangsspannung (EF003033) DC
Max. Eingangsstrom bei AC 50 Hz (EF007360) -A
Max. Eingangsstrom bei AC 60 Hz (EF007361) -A
Max. Eingangsstrom bei DC (EF007362) 0.32A
Ausgangsspannung bei AC 50 Hz (EF006999) ['-', '-']V
Ausgangsspannung bei AC 60 Hz (EF007000) ['-', '-']V
Ausgangsspannung bei DC (EF007001) ['-', '-']V
Art der Ausgangsspannung (EF008222) -
Max. Ausgangsstrom bei AC 50 Hz (EF007351) -A
Max. Ausgangsstrom bei AC 60 Hz (EF007352) -A
Max. Ausgangsstrom bei DC (EF007353) -A
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) true
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) true
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Anzahl der Steckplätze (EF003077) 63
Mit steckbaren Baugruppen, digitale E/A (EF003078) true
Mit steckbaren Baugruppen, analoge E/A (EF003079) true
Mit steckbaren Baugruppen, Kommunikationsmodule (EF003080) true
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module (EF003081) true
Mit steckbaren Baugruppen, Zentralmodule (EF003082) true
Mit steckbaren Baugruppen, sonstige (EF003083) true
Ausführung des elektrischen Anschlusses (EF003961) Schraub-/Federzuganschluss
Mit Potenzialtrennung (EF003272) true
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) true
Mit Buskoppler für modularen Stationsaufbau (EF003990) true
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) -
Rack-Montage möglich (EF007018) -
Geeignet für Sicherheitsfunktionen (EF001597) false
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 60.0mm
Höhe (EF000040) 119.5mm
Tiefe (EF000049) 75.0mm


SIPLUS ET 200S IM 151-7 CPU -25...+60°C mit Conformal Coating based on 6ES7151-7AA21-0AB0 . ET 200S, 128 KB Arbeitsspeicher mit integrierter PROFIBUS-DP-Schnittstelle (9-polig Sub-D Buchse) als DP-Slave, ohne Batterie SIMATIC MMC erforderlich
Allgemeine Informationen
HW-Funktionsstand01
Firmware-VersionV3.3
Produktfunktion
● taktsynchroner BetriebNein
Engineering mit
● Programmierpaketab V5.5 + SP1 oder ab V5.2 + SP1 + HSP 219
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
VerpolschutzJa; gegen Zerstörung
externe Absicherung für Versorgungsleitungen (Empfehlung)LS-Schalter DC 24 V / 16 A mit Auslösecharakteristik Typ B oder C Hinweis: Ein LS-Schalter DC 24 V / 16 A löst mit Auslösecharakteristik Typ B zeitlich vor, mit Auslösecharakteristik Typ C zeitlich nach der Geräteschutz-Sicherung aus.
Netz- und Spannungsausfallüberbrückung
● Netz-/Spannungsausfallüberbrückungszeit5 ms
Eingangsstrom
Einschaltstrom, max.1,8 A; typisch
I²t0,09 A²·s
aus Versorgungsspannung 1L+, max.320 mA; 410 mA mit DP-Mastermodul
Ausgangsstrom
für Rückwandbus (DC 5 V), max.700 mA
Verlustleistung
Verlustleistung, typ.4,2 W
Speicher
Arbeitsspeicher
● integriert128 kbyte
● erweiterbarNein
● Größe des Remanenzspeichers für remanente Datenbausteine64 kbyte
Ladespeicher
● steckbar (MMC)Ja
● steckbar (MMC), max.8 Mbyte
● Datenhaltung auf MMC (nach letzter Programmierung), min.10 y
Pufferung
● vorhandenJa; durch SIMATIC Micro Memory Card gewährleistet (wartungsfrei)
CPU-Bearbeitungszeiten
für Bitoperationen, typ.0,06 µs
für Wortoperationen, typ.0,12 µs
für Festpunktarithmetik, typ.0,16 µs
für Gleitpunktarithmetik, typ.0,59 µs
CPU-Bausteine
Anzahl Bausteine (gesamt)1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein.
DB
● Anzahl, max.1 024; Nummernband: 1 bis 16000
● Größe, max.64 kbyte
FB
● Anzahl, max.1 024; Nummernband: 0 bis 7999
● Größe, max.64 kbyte
FC
● Anzahl, max.1 024; Nummernband: 0 bis 7999
● Größe, max.64 kbyte
OB
● Beschreibungsiehe Operationsliste S7-300
● Größe, max.64 kbyte
● Anzahl Freie-Zyklus-OBs1; OB 1
● Anzahl Uhrzeitalarm-OBs1; OB 10
● Anzahl Verzögerungsalarm-OBs2; OB 20, 21
● Anzahl Weckalarm-OBs4; OB 32, 33, 34, 35
● Anzahl Prozessalarm-OBs1; OB 40
● Anzahl DPV1-Alarm-OBs3; OB 55, 56, 57
● Anzahl Anlauf-OBs1; OB 100
● Anzahl Asynchron-Fehler-OBs6; OB 80, 82, 83 (nur für zentrale Peripherie, nicht für DP), 85, 86, 87
● Anzahl Synchron-Fehler-OBs2; OB 121, 122
Schachtelungstiefe
● je Prioritätsklasse16
● zusätzliche innerhalb eines Fehler-OBs4
Zähler, Zeiten und deren Remanenz
S7-Zähler
● Anzahl256
Remanenz
— einstellbarJa
— untere Grenze0
— obere Grenze255
— voreingestelltZ 0 bis Z 7
Zählbereich
— untere Grenze0
— obere Grenze999
IEC-Counter
● vorhandenJa
● ArtSFB
● Anzahlunbegrenzt (begrenzt nur durch den Arbeitsspeicher)
S7-Zeiten
● Anzahl256
Remanenz
— einstellbarJa
— untere Grenze0
— obere Grenze255
— voreingestelltkeine Remanenz
Zeitbereich
— untere Grenze10 ms
— obere Grenze9 990 s
IEC-Timer
● vorhandenJa
● ArtSFB
● Anzahlunbegrenzt (begrenzt nur durch den Arbeitsspeicher)
Datenbereiche und deren Remanenz
Merker
● Anzahl, max.256 byte
● Remanenz vorhandenJa; MB 0 bis MB 255
● Remanenz voreingestelltMB 0 bis MB 15
● Anzahl Taktmerker8; 1 Merkerbyte
Datenbausteine
● Remanenz einstellbarJa; über Non Retain Eigenschaft am DB
● Remanenz voreingestelltJa
Lokaldaten
● je Prioritätsklasse, max.32 kbyte; max. 2048 byte pro Baustein
Adressbereich
Peripherieadressbereich
● Eingänge2 048 byte
● Ausgänge2 048 byte
davon dezentral
— Eingänge2 048 byte
— Ausgänge2 048 byte
Prozessabbild
● Eingänge2 048 byte
● Ausgänge2 048 byte
● Eingänge, einstellbar2 048 byte
● Ausgänge, einstellbar2 048 byte
● Eingänge, voreingestellt128 byte
● Ausgänge, voreingestellt128 byte
Digitale Kanäle
● Eingänge16 336
— davon zentral496
● Ausgänge16 336
— davon zentral496
Analoge Kanäle
● Eingänge1 021
— davon zentral124
● Ausgänge1 021
— davon zentral124
Hardware-Ausbau
Anzahl Baugruppen je System, max.63; zentral
Profilschiene
● Anzahl einsetzbarer Profilschienen1
● Länge der Profilschiene, max.Stationsbreite: ≤ 1 m oder < 2 m
Uhrzeit
Uhr
● Hardware-Uhr (Echtzeituhr)Ja
● gepuffert und synchronisierbarJa
● Pufferungsdauer6 wk; bei 40 °C Umgebungstemperatur, typ.
● Abweichung pro Tag, max.10 s; typ.: 2 s
● Verhalten der Uhr nach NETZ-EINUhr läuft nach NETZ-AUS weiter
● Verhalten der Uhr nach Ablauf der PufferdauerUhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte
Betriebsstundenzähler
● Anzahl1
● Nummer/Nummernband0
● Wertebereich0 bis 2^31 Stunden (bei Verwendung des SFC 101)
● Granularität1 h
● remanentJa; muss bei jedem Neustart neu gestartet werden
Uhrzeitsynchronisation
● unterstütztJa
● auf MPI, MasterJa
● auf MPI, SlaveJa
● auf DP, MasterJa; bei DP-Slave nur Uhrzeit-Slave
● auf DP, SlaveJa
● im AS, MasterNein
● im AS, SlaveNein
Schnittstellen
Schnittstellen/Bustyp1x MPI/PROFIBUS DP
1. Schnittstelle
Schnittstellentypintegrierte RS 485 - Schnittstelle
PhysikRS 485
potenzialgetrenntJa
Stromversorgung an Schnittstelle (15 bis 30 V DC), max.80 mA
Protokolle
● MPIJa
● PROFIBUS DP-MasterNein
● PROFIBUS DP-SlaveJa; aktiv / passiv
● Punkt-zu-Punkt-KopplungNein
MPI
● Übertragungsgeschwindigkeit, max.12 Mbit/s
Dienste
— PG/OP-KommunikationJa
— RoutingJa; mit Mastermodul
— GlobaldatenkommunikationJa
— S7-Basis-KommunikationJa
— S7-KommunikationJa; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als ClientNein
— S7-Kommunikation, als ServerJa
PROFIBUS DP-Slave
● GSD-DateiDie aktuelle GSD-Datei erhalten Sie im Internet (http://www.siemens.com/profibus-gsd)
● Übertragungsgeschwindigkeit, max.12 Mbit/s
● automatische BaudratensucheJa; nur bei passiver Schnittstelle
● Adressbereich, max.32
● Nutzdaten je Adressbereich, max.32 byte; bis zur max. Größe des Übergabespeichers
Dienste
— PG/OP-KommunikationJa
— RoutingJa; nur bei aktiver integrieter DP-Slave Schnittstelle und gestecktem DP-Mastermodul im DP-Masterbetrieb
— GlobaldatenkommunikationNein
— S7-Basis-KommunikationNein
— S7-KommunikationJa; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als ClientNein
— S7-Kommunikation, als ServerJa
— Direkter Datenaustausch (Querverkehr)Ja
— DPV1Nein
Übergabespeicher
— Eingänge244 byte
— Ausgänge244 byte
2. Schnittstelle
Schnittstellentypexterne Schnittstelle über Mastermodul 6ES7138-4HA00-0AB0
PhysikRS 485
potenzialgetrenntJa
Stromversorgung an Schnittstelle (15 bis 30 V DC), max.Nein
Protokolle
● MPINein
● PROFIBUS DP-MasterJa
● PROFIBUS DP-SlaveNein
PROFIBUS DP-Master
● Übertragungsgeschwindigkeit, max.12 Mbit/s
● Anzahl DP-Slaves, max.32; je Station
Dienste
— PG/OP-KommunikationJa
— RoutingJa
— GlobaldatenkommunikationNein
— S7-Basis-KommunikationJa; nur I-Bausteine
— S7-KommunikationJa; nur Server, einseitig projektierte Verbindung
— S7-Kommunikation, als ClientNein
— S7-Kommunikation, als ServerJa
— ÄquidistanzJa
— TaktsynchronitätNein
— SYNC/FREEZEJa
— Aktivieren/Deaktivieren von DP-SlavesJa
— Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Slaves, max.8
— Direkter Datenaustausch (Querverkehr)Ja
— DPV1Ja
Adressbereich
— Eingänge, max.2 kbyte
— Ausgänge, max.2 kbyte
Nutzdaten pro DP-Slave
— Eingänge, max.244 byte
— Ausgänge, max.244 byte
Kommunikationsfunktionen
PG/OP-KommunikationJa
Datensatz-RoutingJa; mit DP-Mastermodul
Globaldatenkommunikation
● unterstütztJa
● Anzahl GD-Kreise, max.8
● Anzahl GD-Pakete, max.8
● Anzahl GD-Pakete, Sender, max.8
● Anzahl GD-Pakete, Empfänger, max.8
● Größe GD-Pakete, max.22 byte
● Größe GD-Pakete (davon konsistent), max.22 byte
S7-Basis-Kommunikation
● unterstütztJa
● Nutzdaten pro Auftrag, max.76 byte
● Nutzdaten pro Auftrag (davon konsistent), max.76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server)
S7-Kommunikation
● unterstütztJa
● als ServerJa
● als ClientNein
● Nutzdaten pro Auftrag, max.siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation)
● Nutzdaten pro Auftrag (davon konsistent), max.siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation)
Anzahl Verbindungen
● gesamt12
● verwendbar für PG-Kommunikation11
— für PG-Kommunikation reserviert1
— für PG-Kommunikation einstellbar, min.1
— für PG-Kommunikation einstellbar, max.11
● verwendbar für OP-Kommunikation11
— für OP-Kommunikation reserviert1
— für OP-Kommunikation einstellbar, min.1
— für OP-Kommunikation einstellbar, max.11
● verwendbar für S7-Basis-Kommunikation10
— für S7-Basis-Kommunikation reserviert0
— für S7-Basis-Kommunikation einstellbar, min.0
— für S7-Basis-Kommunikation einstellbar, max.10
● verwendbar für Routing4; als Slave nur bei aktiver Schnittstelle, mit IM 151-7 CPU als DP-Master
S7-Meldefunktionen
Anzahl anmeldbarer Stationen für Meldefunktionen, max.12; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation
ProzessdiagnosemeldungenJa; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ
gleichzeitig aktive Alarm-S-Bausteine, max.300
Test- Inbetriebnahmefunktionen
Status BausteinJa; bis zu 2 gleichzeitig
EinzelschrittJa
Anzahl Haltepunkte4
Status/Steuern
● Status/Steuern VariableJa
● VariablenEingänge, Ausgänge, Merker, DB, Zeiten, Zähler
● Anzahl Variablen, max.30
— davon Status Variable, max.30
— davon Steuern Variable, max.14
Forcen
● ForcenJa
● Forcen, VariablenEingänge, Ausgänge
● Anzahl Variablen, max.10
Diagnosepuffer
● vorhandenJa
● Anzahl Einträge, max.500
— einstellbarNein
— davon netzausfallsicher100; nur die letzten 100 Einträge sind remanent
● Anzahl Einträge im RUN auslesbar, max.499
— einstellbarJa; von 10 bis 499
— voreingestellt10
Servicedaten
● auslesbarJa
Alarme/Diagnosen/Statusinformationen
AlarmeJa
DiagnosefunktionJa
Diagnoseanzeige LED
● Sammelfehler SF (rot)Ja
● Überwachung 24 V-Spannungsversorgung ON (grün)Ja
Potenzialtrennung
zwischen PROFIBUS DP und allen anderen StromkreisenJa
Isolation
Isolation geprüft mitDC 500 V
Schutzart und Schutzklasse
Schutzart IPIP20
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C; = Tmin
● max.60 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Projektierung
Projektierregelnmax. 63 Peripheriemodule pro Station; Stationsbreite < 1 m oder < 2 m; max. 10 A je Lastgruppe (Powermodul); Masteranschaltung rechts neben IM 151-7 CPU (X2-Schnittstelle)
Projektierungs-Software
● STEP 7-LiteNein
Programmierung
● Operationsvorratsiehe Operationsliste
● Klammerebenen8
● Systemfunktionen (SFC)siehe Operationsliste
● Systemfunktionsbausteine (SFB)siehe Operationsliste
Programmiersprache
— KOPJa
— FUPJa
— AWLJa
— SCLJa; optional
— CFCJa; optional
— GRAPHJa; optional
— HiGraph®Ja; optional
Know-how-Schutz
● Anwenderprogrammschutz/PasswortschutzJa
● BausteinverschlüsselungJa; mit S7-Block Privacy
Zykluszeitüberwachung
● untere Grenze1 ms
● obere Grenze6 000 ms
● einstellbarJa
● voreingestellt150 ms
Maße
Breite60 mm; DP-Mastermodul: 35 mm
Höhe119,5 mm
Tiefe75 mm
Gewichte
Gewicht, ca.200 g; DP-Mastermodul: ca. 100 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1151-7AA21-2AB0
ArtikelbeschreibungSIPLUS ET 200S IM 151-7 CPU -25...+60°C mit Conformal Coating based on 6ES7151-7AA21-0AB0 . ET 200S, 128 KB Arbeitsspeicher mit integrierter PROFIBUS-DP-Schnittstelle (9-polig Sub-D Buchse) als DP-Slave, ohne Batterie SIMATIC MMC erforderlich
ProduktfamilieSIPLUS ET 200S IM 151-7 CPU
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk27 Tag(e)
Nettogewicht pro ME0,250 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße8,40 x 12,70 x 8,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618042400
UPC887621294069
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4572
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.09.2014
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-07
eClass7.127-24-26-07
eClass827-24-26-07
eClass927-24-26-07
eClass9.127-24-26-07
ETIM4EC001603
ETIM5EC001603
ETIM6EC001603
ETIM7EC001603
IDEA43565
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1151-7AA21-2AB0 DE_6AG1151-7AA21-2AB0.pdf 142 Kbytes 6AG1151-7AA21-2AB0 DE_6AG1151-7AA21-2AB0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
