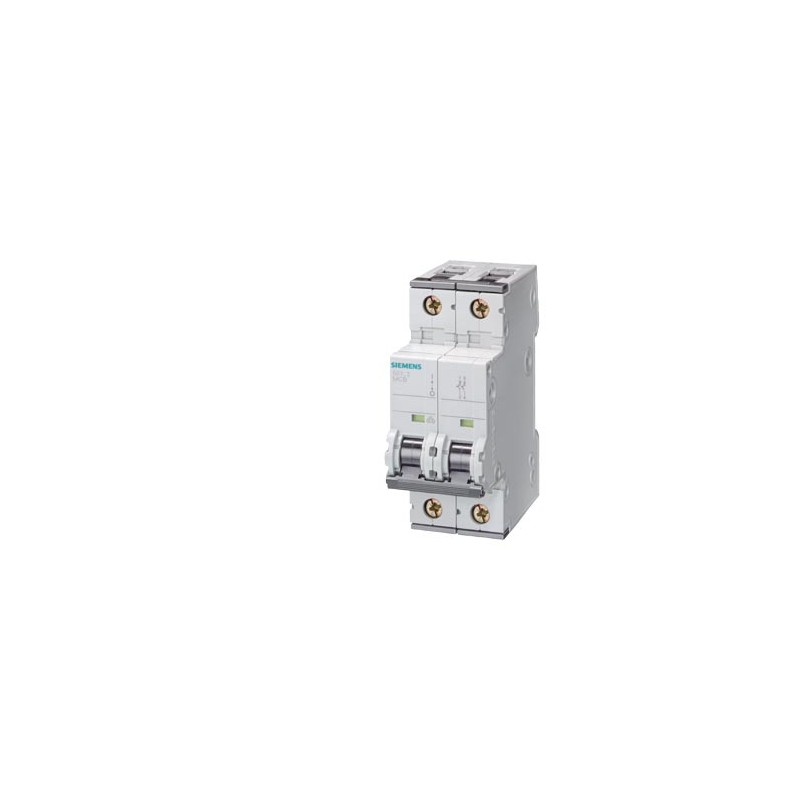

5SY4504-6 SIEMENS Leitungsschutzschalter 230/400V 10ka, 1polig+N, b, 4a Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

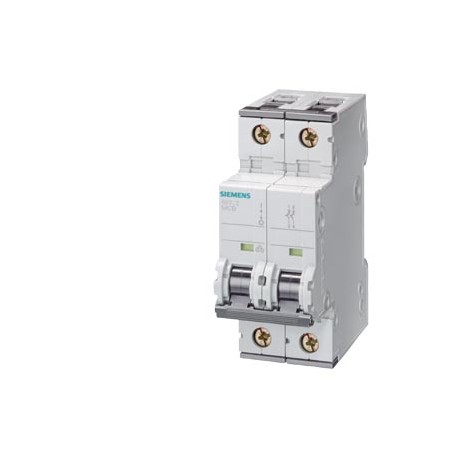

5SY4504-6 SIEMENS Leitungsschutzschalter 230/400V 10ka, 1polig+N, b, 4a

5SY4504-6

SIEMENS

Leitungsschutzschalter 230/400V 10ka, 1polig+N, b, 4a

Automatischer magnetotherm 230/400 V 10 kA, 1 Pol + N, b, 4a. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Industrieleistungsschalter von 6 kA

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $108.06
Stückpreis: $108.06

Menge Preis
1+$108.06
2+$92.12
3+$85.63
4+$84.37
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Leitungsschutzschalter 230/400V 10ka, 1polig+N, b, 4a
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungLeitungsschutzschalter
Allgemeine technische Daten
Polzahl2
Ausführung der Pole1P+N
AuslösecharakteristikklasseB
mechanische Lebensdauer (Schaltspiele) / typisch10 000
ÜberspannungskategorieIII
Verschmutzungsgrad3
Spannung
Spannungsart / der BetriebsspannungAC
Isolationsspannung (Ui)
● bei Einphasen-Betrieb / bei AC / Bemessungswert250 V
Versorgungsspannung
Versorgungsspannung
● bei AC / Bemessungswert230 V
Wertebereich / der Versorgungsspannungsfrequenz50/60 Hz
Betriebsspannung / bei DC / Bemessungswert / maximal72 V
Schutzart und Schutzklasse
Schutzart IPIP20, mit angeschlossenen Leitern
Schaltvermögen
Schaltvermögen Strom
● gemäß EN 60898 / Bemessungswert10 kA
● gemäß IEC 60947-2 / Bemessungswert35 kA
Energiebegrenzungsklasse3
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol1,5 W
Strom
Betriebsstrom
● bei 35 °C / Bemessungswert4 A
● bei 40 °C / Bemessungswert3,76 A
● bei 45 °C / Bemessungswert3,76 A
● bei 50 °C / Bemessungswert3,68 A
● bei 55 °C / Bemessungswert3,59 A
● bei 60 °C / Bemessungswert3,5 A
● bei AC / Bemessungswert4 A
Eignung zum EinsatzMaschinenbau / Industrie
Produktdetails
Produktbestandteil / mitschaltender NeutralleiterJa
Produktausstattung / BerührungsschutzJa
Produktbestandteil
● Kombiklemme obenJa
● Kombiklemme untenJa
Produkteigenschaft
● Eigenschaften für Hauptschalter nach EN 60204-1Ja
● halogenfreiJa
● plombierbarJa
● siliconfreiJa
Produkterweiterung / einbaubar / ZusatzeinrichtungenJa
Anschlüsse
anschließbarer Leiterquerschnitt / eindrähtig
● minimal0,75 mm²
● maximal35 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal0,75 mm²
● maximal35 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung
● minimal0,75 mm²
● maximal25 mm²
AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt
● minimal18
● maximal4
Anzugsdrehmoment [lbf·in] / bei Schraubanschluss
● minimal22 lbf·in
● maximal31 lbf·in
Anzugsdrehmoment / bei Schraubanschluss
● minimal2,5 N·m
● maximal3,5 N·m
Position / des Netzanschlusskabelsbeliebig
Mechanischer Aufbau
Höhe90 mm
Breite36 mm
Tiefe76 mm
Einbautiefe70 mm
Anzahl der Breiten-Teilungseinheiten2
BefestigungsartSchnellbefestigungssystem
Einbaulagebeliebig
Nettogewicht320 g
Umgebungsbedingungen
Einfluss der Umgebungstemperaturmax. 95% bis 55°C, max. 55% bis 70°C, max. 35% bis 75°C
NormIEC / EN 60898-1, IEC / EN 60947-2 / UL1077
Schwingfestigkeit / gemäß IEC 60068-2-6±1mm bei 5 bis 25Hz; 50m/s² bei 25 bis 150Hz
Umgebungstemperatur / während Betrieb
● minimal-40 °C
● maximal70 °C
Umgebungstemperatur / während Lagerung
● minimal-40 °C
● maximal75 °C
Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC 60068-2-306
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2F
● gemäß IEC 81346-2:2009F

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

Bestätigungen

UR

Sonstige

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenMarine / SchiffbauSonstigeRailway

spezielle Prüfbescheinigungen

Sonstige

LR (Lloyds Register)

Sonstige

Bestätigungen

Schwingen / Schocken

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
10.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5SY4504-6
ArtikelbeschreibungLeitungsschutzschalter 230/400V 10ka, 1polig+N, b, 4a
ProduktfamilieGrundgeräte
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12A
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)95 Tag(e)
Nettogewicht pro ME0,322 kg
Verpackungsmaße40,00 x 92,00 x 84,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869569727
UPCNicht verfügbar
Statistische Warennummer85362010
Listenkennzeichen (LKZ)LV10
Fabrikategruppe5504
GeschäftsbereichskennzahlP310
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.12.2018
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-14-19-01
eClass7.127-14-19-01
eClass827-14-19-01
eClass927-14-19-01
eClass9.127-14-19-01
ETIM5EC000042
ETIM6EC000042
ETIM7EC000042
ETIM8EC000042
UNSPSC1539-12-16-03
