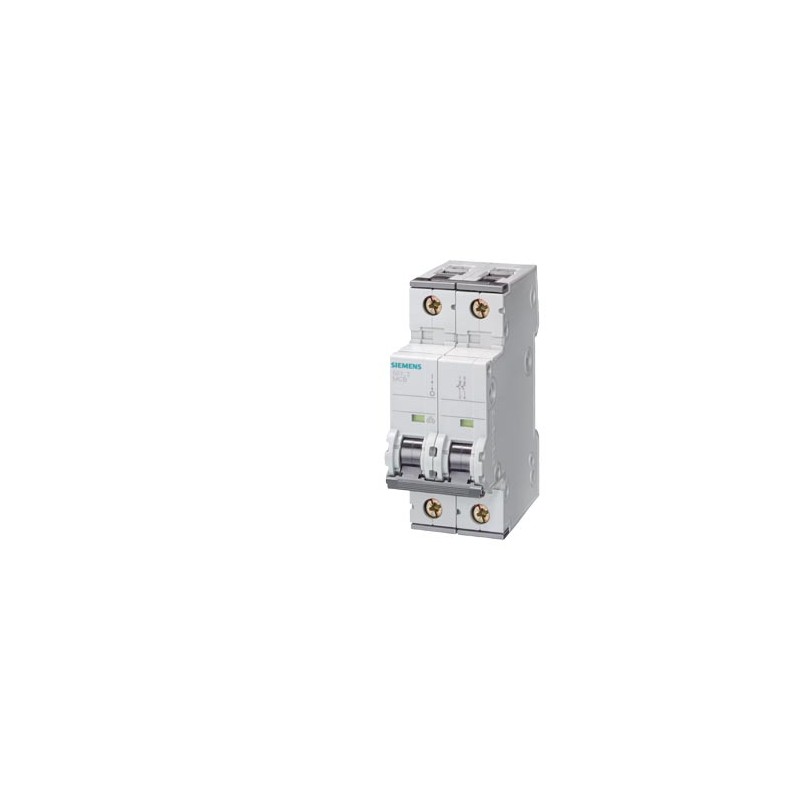

5SY4504-6 SIEMENS Disjoncteur modulaire 230/400 V 10 kA, 1 pôle + N, b, 4a Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SY4504-6 SIEMENS Disjoncteur modulaire 230/400 V 10 kA, 1 pôle + N, b, 4a

5SY4504-6

SIEMENS

Disjoncteur modulaire 230/400 V 10 kA, 1 pôle + N, b, 4a

Magnétothermique automatique 230/400 V 10 kA, 1 pôle + N, b, 4a. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteurs automatiques industrielles de 6 kA

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $108.06
Prix unitaire: $108.06

Quantité Prix
1+$108.06
2+$92.12
3+$85.63
4+$84.37
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Disjoncteur modulaire 230/400 V 10 kA, 1 pôle + N, b, 4a
Version
nom de marque produitSENTRON
désignation du produitDisjoncteur modulaire
Caractéristiques techniques générales
nombre de pôles2
classe de caractéristique de déclenchementB
durée de vie mécanique (cycles de manœuvre) / typique10 000
catégorie de surtensionIII
degré de pollution3
Tension
type de tension / de la tension d'emploiAC
tension d'isolement (Ui)
● en fonctionnement monophasé / pour AC / valeur assignée250 V
Tension d'alimentation
tension d'alimentation
● pour AC / valeur assignée230 V
tension d'emploi / pour DC / valeur assignée / max.72 V
Classe de protection
degré de protection IPIP20, avec conducteurs raccordés
Capacité de commutation
pouvoir de coupure courant
● selon EN 60898 / valeur assignée10 kA
● selon IEC 60947-2 / valeur assignée35 kA
classe de limitation d'énergie3
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle1,5 W
Èlectricité
courant d'emploi
● pour 35 °C / valeur assignée4 A
● pour 40 °C / valeur assignée3,76 A
● pour 45 °C / valeur assignée3,76 A
● pour 50 °C / valeur assignée3,68 A
● pour 55 °C / valeur assignée3,59 A
● pour 60 °C / valeur assignée3,5 A
● pour AC / valeur assignée4 A
applicationsConstruction mécanique / Industrie
Détails sur le produit
constituant du produit / neutre commutantOui
équipement du produit / protection contre les contactsOui
constituant du produit
● borne combinée en hautOui
● borne combinée en basOui
caractéristique produit
● propriétés pour interrupteur principal selon EN 60204-1Oui
● sans halogènesOui
● plombableOui
● sans siliconeOui
extension produit / noyable / équipements supplémentairesOui
Liens
section de câble raccordable / âme massive
● min.0,75 mm²
● max.35 mm²
section de câble raccordable / multibrin
● min.0,75 mm²
● max.35 mm²
section de câble raccordable / âme souple / avec embouts
● min.0,75 mm²
● max.25 mm²
numéro AWG / comme section codée de câble raccordable
● min.18
● max.4
couple de serrage [lbf·in] / pour bornes à vis
● min.22 lbf·in
● max.31 lbf·in
couple de serrage / pour bornes à vis
● min.2,5 N·m
● max.3,5 N·m
position / du câble de raccordement au réseauindifférent
Conception mécanique
hauteur90 mm
largeur36 mm
profondeur76 mm
profondeur d'encastrement70 mm
nombre d'unités modulaires de largeur2
type de fixationSystème de fixation rapide
position de montageau choix
poids net320 g
Conditions environnementales
influence de la température ambiantemax. 95 % jusqu'à 55 °C, max. 55 % jusqu'à 70 °C, max. 35 % jusqu'à 75 °C
normeIEC / EN 60898-1, IEC / EN 60947-2 / UL1077
tenue aux vibrations / selon IEC 60068-2-6±1 mm pour 5 à 25 Hz, 50 m/s² pour 25 à 150 Hz
température ambiante / en service
● min.-40 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-40 °C
● max.75 °C
nombre de cycles de test / pour essais climatiques / selon IEC 60068-2-306
Certificats
désignation du matériel
● selon EN 61346-2F
● selon IEC 81346-2:2009Contrôleur

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

Confirmation

UR

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test CertificatesMarine / ShippingotherRailway

Special Test Certificate

Miscellaneous

LR (Lloyds Register)

Miscellaneous

Confirmation

Vibration and Shock

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
10/05/2022


Données supplémentaires

Produit
Numéro d'article5SY4504-6
Description d'articleDisjoncteur modulaire 230/400 V 10 kA, 1 pôle + N, b, 4a
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AB
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)95 Jour(s)
Poids Net par quantité0.322 kg
Dimension emballage40.00 x 92.00 x 84.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869569727
UPCIndisponible.
N° d'Export85362010
Rubrique catalogue (PDF)LV10
Groupe de produit5504
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.12.2018
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-14-19-01
eClass7.127-14-19-01
eClass827-14-19-01
eClass927-14-19-01
eClass9.127-14-19-01
ETIM5EC000042
ETIM6EC000042
ETIM7EC000042
ETIM8EC000042
UNSPSC1539-12-16-03
