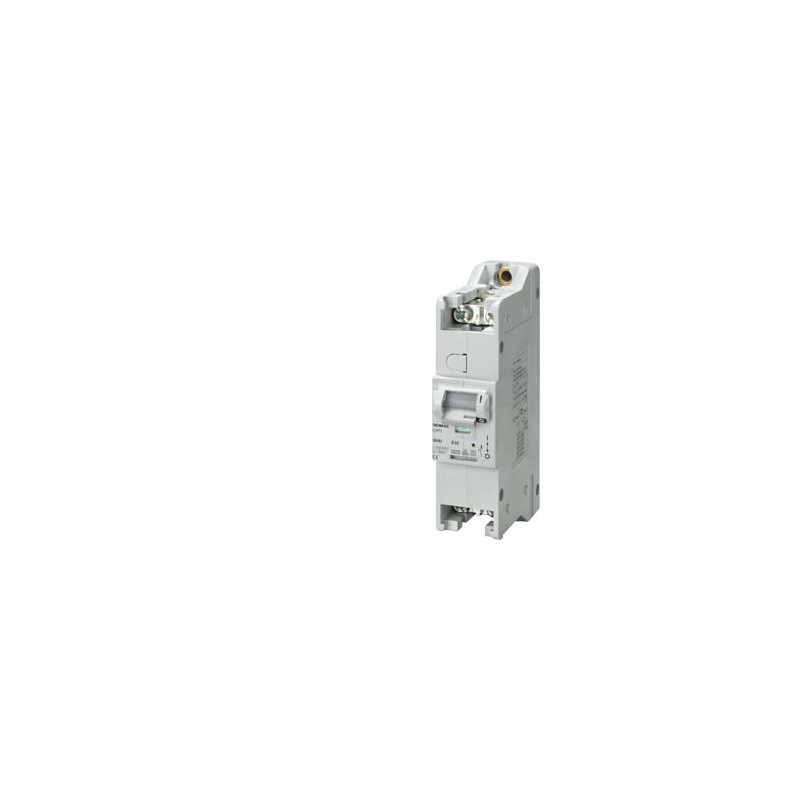

5SP3791 SIEMENS Hauptleitungsschutzschalter (SHU), selektiv, 1-polig, 100A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5SP3791 SIEMENS Hauptleitungsschutzschalter (SHU), selektiv, 1-polig, 100A

5SP3791

SIEMENS

Hauptleitungsschutzschalter (SHU), selektiv, 1-polig, 100A

Mehr Infos


Schutzschaltgeräte, Sicherungen > Selektiver Hauptleitungsschutzschalter

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Industrieleistungsschalter von 6 kA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ETIM: EC001047 - Selektiver Hauptleitungsschutzschalter

Wert Einheit
Auslösecharakteristik (EF000889) E
Polzahl (EF001391) 1
Bemessungsstrom (EF000227) 100A
Bemessungsspannung (EF000228) 230V
Bemessungsisolationsspannung Ui (EF001366) 690V
Bemessungsabschaltvermögen (EF002563) 25.0kA
Mitschaltender Neutralleiter (EF005997) false
Frequenz (EF000034) 50Hz
Überspannungskategorie (EF002569) 4
Verschmutzungsgrad (EF002570) 3
Bemessungsstoßspannungsfestigkeit (EF002578) 6.0kV
Baugröße (nach DIN 43880) (EF002565) -
Montageart (EF000003) DIN-Schiene
Schutzart (IP) (EF005474) IP20


Hauptleitungsschutzschalter (SHU), selektiv, 1-polig, 100A
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungLeitungsschutzschalter
Ausführung des ProduktsHauptleitungsschutzschalter
Allgemeine technische Daten
Polzahl1
Polzahl / Anmerkung1P
AuslösecharakteristikklasseE
Leistungsschalter / Grundtyp5SP3
mechanische Lebensdauer (Schaltspiele) / typisch20 000
ÜberspannungskategorieIV
Verschmutzungsgrad3
Spannung
Isolationsspannung / Bemessungswert690 V
Stoßspannungsfestigkeit / Bemessungswert6 kV
Versorgungsspannung
Betriebsstrom / bei AC / Bemessungswert100 A
Versorgungsspannung / bei AC / Bemessungswert230 V
Betriebsspannung / Bemessungswert
● minimal110 V
● maximal440 V
Versorgungsspannungsfrequenz / Bemessungswert50 Hz
Schutzart und Schutzklasse
Schutzart IPIP20, mit angeschlossenen Leitern
Schaltvermögen
Schaltvermögen Strom
● Bemessungswert25 kA
● gemäß EN 60898 / Bemessungswert25 kA
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol14,4 W
Eignung zum EinsatzWohnbau / Infrastruktur
Produktdetails
Produktbestandteil
● SattelklemmenJa
Produkteigenschaft
● Eigenschaften für Hauptschalter nach EN 60204-1Ja
● plombierbarJa
Anzeige und Bedienung
Ausführung der Anzeige / für SchaltstellungsanzeigeAUS = grün, EIN = rot
Anschlüsse
anschließbarer Leiterquerschnitt / eindrähtig
● minimal2,5 mm²
● maximal50 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal2,5 mm²
● maximal70 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung
● minimal2,5 mm²
● maximal50 mm²
Position / des Netzanschlusskabelsbeliebig
Mechanischer Aufbau
Höhe145 mm
Tiefe91 mm
Tiefe / des Gehäuses92 mm
Anzahl der Breiten-Teilungseinheiten2
BefestigungsartHutschiene
Befestigungsart / sonstige Montage / AnmerkungMit Zubehör auf Hutschiene 35 mm oder Sammelschienen oder Schraubbefestigung
Nettogewicht487 g
Umgebungsbedingungen
Schockfestigkeit30 g, mindestens 3 Stöße, Schockdauer 11 ms
Schwingfestigkeit / gemäß IEC 60068-2-62 g, 20 Frequenzzyklen 5 bis 150 bis 15 Hz
Umgebungstemperatur
● minimal-25 °C
● maximal55 °C
Umgebungstemperatur / während Lagerung
● minimal-40 °C
● maximal70 °C
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2F
● gemäß IEC 81346-2:2009F
Konformitäts­erklärung

EG/EU-Konformitätsbescheinigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)


Produkt
Artikelnummer5SP3791
ArtikelbeschreibungHauptleitungsschutzschalter (SHU), selektiv, 1-polig, 100A
ProduktfamilieBestelldatenübersicht
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 30.04.2020
Hinweis
Nachfolgerhinweis: Weitere Informationen über Ansprechpartner: www.siemens.de/lowvoltage/kontakt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe12D / 1AE
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-O-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk50 Tag(e)
Nettogewicht pro ME0,529 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße110,00 x 200,00 x 130,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869068565
UPCNicht verfügbar
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5508
GeschäftsbereichskennzahlP310
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2014
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM4EC001047
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SP3791 5SP3791 DE_5SP3791.pdf 127 Kbytes 5SP3791 5SP3791 DE_5SP3791.pdf
