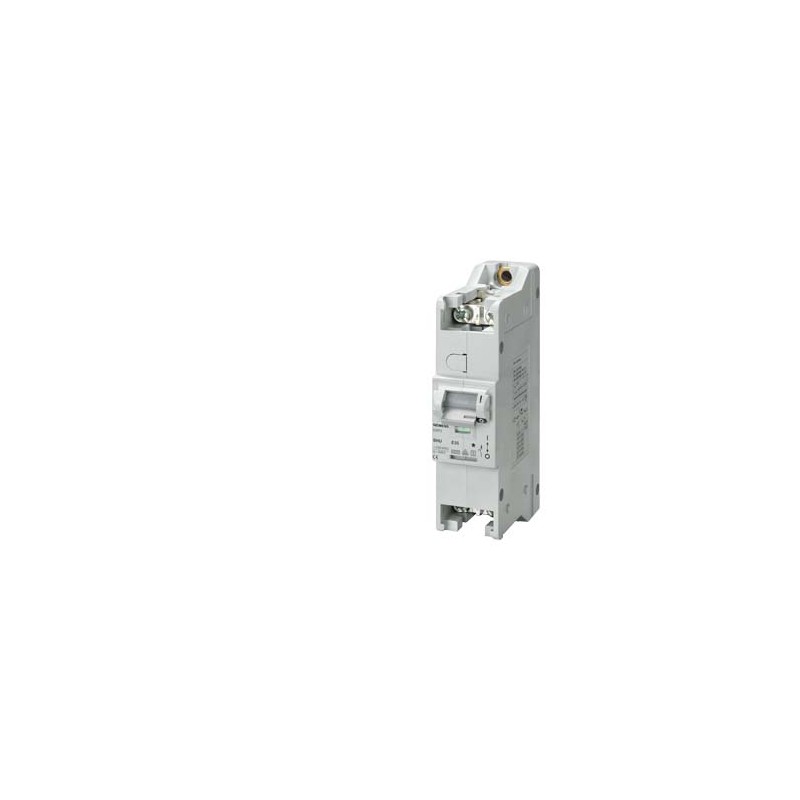

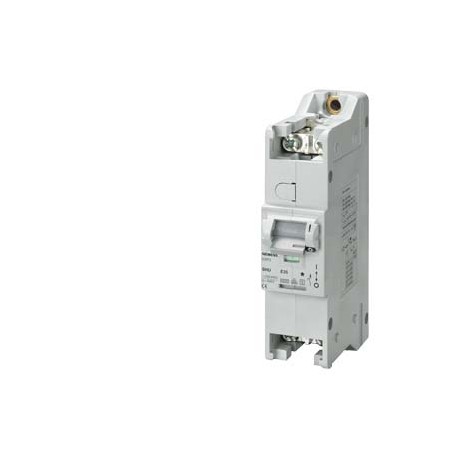

5SP3791 SIEMENS Disjoncteur de protection des circuits principaux (SHU), sélectif, 1 pôle, 100A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SP3791 SIEMENS Disjoncteur de protection des circuits principaux (SHU), sélectif, 1 pôle, 100A

5SP3791

SIEMENS

Disjoncteur de protection des circuits principaux (SHU), sélectif, 1 pôle, 100A

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur sélectif de ligne principale (SLS)

PROTECTION EN BASSE TENSION > Interrupteurs automatiques industrielles de 6 kA

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001047 - Disjoncteur sélectif de ligne principale (SLS)

Valeur Unité
caractéristique de déclenchement (type/courbe) (EF000889) E
nombre de pôles (EF001391) 1
calibre/courant nominal assigné (In) (EF000227) 100A
tension assignée (Ue) (EF000228) 230V
tension d'isolement assignée (Ui) (EF001366) 690V
pouvoir de coupure nominal (EF002563) 25.0kA
pôle neutre sectionné simultanément (EF005997) false
fréquence (EF000034) 50Hz
catégorie de surtension (EF002569) 4
degré de pollution (EF002570) 3
tension nominale de tenue aux chocs (EF002578) 6.0kV
taille (selon DIN 43880) (EF002565) -
mode de pose (EF000003) rail DIN
indice de protection (IP) (EF005474) IP20


Disjoncteur de protection des circuits principaux (SHU), sélectif, 1 pôle, 100A
Version
nom de marque produitSENTRON
désignation du produitDisjoncteur modulaire
version du produitDisjoncteurs de protection des circuits principaux
Caractéristiques techniques générales
nombre de pôles1
nombre de pôles / remarque1P
Classe de caractéristique de déclenchementE
disjoncteur / Type de base5SP3
Durée de vie mécanique (cycles de manœuvre) / typique20 000
catégorie de surtensionIV
degré de pollution3
Tension
Tension d'isolement / Valeur assignée690 V
Tension de tenue aux chocs / Valeur assignée6 kV
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée100 A
tension d'alimentation / pour CA / valeur assignée230 V
Tension d'emploi / Valeur assignée
● min.110 V
● max.440 V
Fréquence de la tension d'alimentation / Valeur assignée50 Hz
Classe de protection
indice de protection IPIP20, avec conducteurs raccordés
Capacité de commutation
● Pouvoir de coupure courant / Valeur assignée25 kA
● pouvoir de coupure courant / selon EN 60898 / valeur assignée25 kA
Dissipation
Puissance dissipée [W] / pour la valeur assignée du courant / pour CA / à chaud / par pôle14,4 W
applicationsRésidentiel / Infrastructures
Détails sur le produit
Constituant du produit
● Serre-câblesOui
Caractéristique produit
● Propriétés pour interrupteur principal selon EN 60204-1Oui
● plombableOui
Affichage et utilisation
exécution de l'affichage / pour la signalisation de la position de commutationARRET = vert, MARCHE = rouge
Liens
Section de câble raccordable / âme massive
● min.2,5 mm²
● max.50 mm²
Section de câble raccordable / multibrin
● min.2,5 mm²
● max.70 mm²
Section de câble raccordable / âme souple / avec embouts
● min.2,5 mm²
● max.50 mm²
Position / du câble de raccordement au réseauindifférente
Conception mécanique
hauteur145 mm
profondeur91 mm
profondeur / du boîtier92 mm
Nombre d'unités modulaires de largeur2
mode de fixationrail DIN symétrique
Mode de fixation / autre montage / RemarqueAvec accessoire...tion par vis
poids net487 g
Conditions environnementales
Tenue aux chocs30 g, au minimum 3 chocs, durée de choc 11 ms
tenue aux vibrations / selon CEI 60068-2-62 g, 20 cycles ...usqu'à 15 Hz
Température ambiante
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage
● min.-40 °C
● max.70 °C
Certificats
désignation du matériel
● selon EN 61346-2F
● selon CEI 81346-2:2009Contrôleur
Declaration of Conformity

EC/EU-Declaration of Conformity

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article5SP3791
Description d'articleDisjoncteur de protection des circuits principaux (SHU), sélectif, 1 pôle, 100A
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 30.04.2020
Données Prix
Groupe de prix1AE
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)50 Jour(s)
Poids Net par quantité0.529 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage110.00 x 200.00 x 130.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869068565
UPCIndisponible.
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5508
Group CodeP310
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2014
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
Indisponible.
