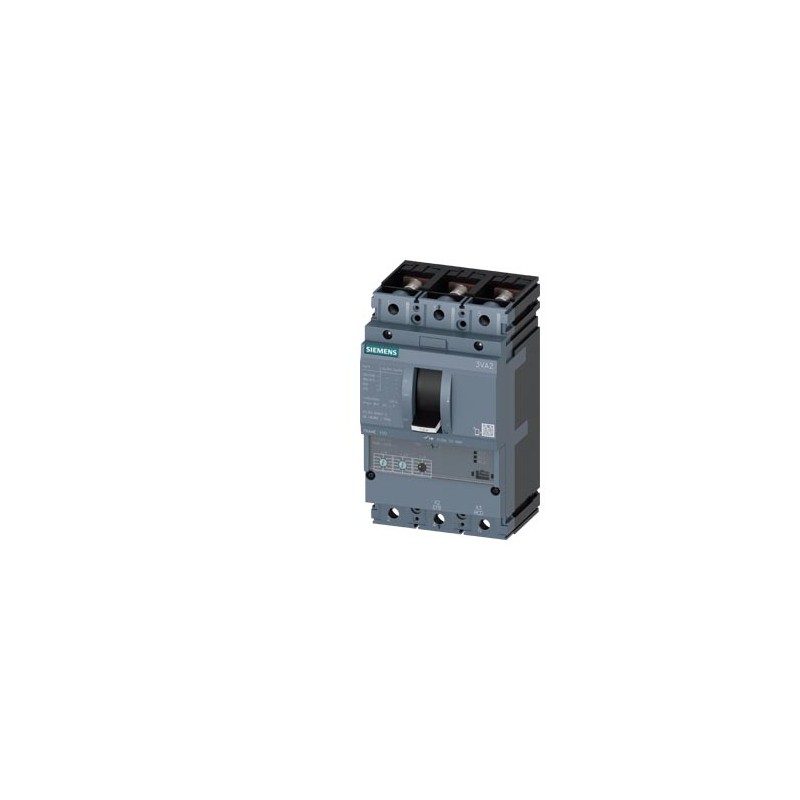

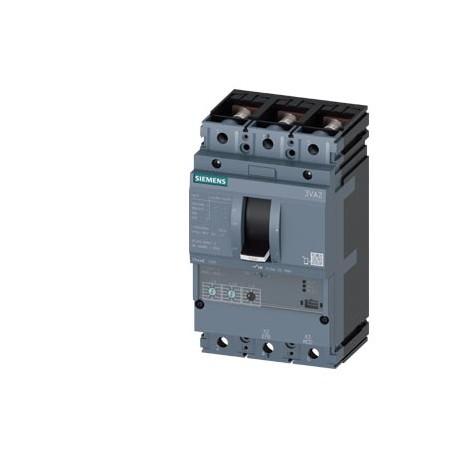

3VA2010-8HL32-0AA0 SIEMENS Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse L Icu 150kA @ 415V 3-po.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3VA2010-8HL32-0AA0 SIEMENS Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse L Icu 150kA @ 415V 3-po..

3VA2010-8HL32-0AA0

SIEMENS

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse L Icu=150kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=100A Überlastschutz Ir=40A...100A Kurzschlussschutz Ii=1,5...12 x In Schraubenflachanschluss

AUTOM-SCHALTER. 3VA2 IEC BAUGRÖSSE 100 SCHNEIDLEISTUNGSKLASSE L ICU=150KA @ 415 V 3 POLE, PROTEC. ETU320, LI, IN=100A ÜBERLASTSCHUTZ IR=40A ... 100A KURZSCHLUSSSCHUTZ II=1,5...12 X IN CONEX. PER PLATTE UND SCHRAUBE. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Kompaktleistungsschalter SENTRON 3VA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $1,198.03
Stückpreis: $1,198.03
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse L Icu=150kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=100A Überlastschutz Ir=40A...100A Kurzschlussschutz Ii=1,5...12 x In Schraubenflachanschluss
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungKompaktleistungsschalter
Ausführung des ProduktsAnlagenschutz
Ausführung des ÜberstromauslösersETU320
Schutzfunktion des ÜberstromauslösersLI
Polzahl3
Allgemeine technische Daten
Bemessungsisolationsspannung Ui800 V
Verlustwirkleistung / bei Bemessungsstrom / im Betriebszustand / je Gerät / AC7,7 W
Verlustleistung / bei Bemessungsstrom / bei AC / je Phasenpol / in Betriebszustand2,57 W
mechanische Lebensdauer (Schaltspiele) / typisch25 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V 50/60 Hz15 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V 50/60 Hz10 500
N-pol Schutz nachrüstbarNein
Ausführung der ErdschlussüberwachungOhne
Produktfunktion
● KommunikationsfunktionNein
● sonstige MessfunktionNein
Nettogewicht pro ME2.279 kg
Strom
Maximaler Bemessungsdauerstrom der Baugröße100 A
Bemessungsdauerstrom Iu100 A
Betriebsstrom
● bei 40 °C100 A
● bei 45 °C100 A
● bei 50 °C100 A
● bei 55 °C100 A
● bei 60 °C100 A
● bei 65 °C100 A
● bei 70 °C100 A
Schaltvermögen gemäß IEC 60947
Schaltvermögensklasse des LeistungsschaltersL
Ausschaltvermögen Grenzkurzschlussstrom (Icu)
● bei 240 V200 kA
● bei 415 V150 kA
● bei 440 V150 kA
● bei 500 V100 kA
● bei 690 V25 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics)
● bei 240 V200 kA
● bei 415 V150 kA
● bei 440 V150 kA
● bei 500 V100 kA
● bei 690 V18 kA
Einschaltvermögen Kurzschlussstrom (Icm)
● bei 240 V440 kA
● bei 415 V330 kA
● bei 440 V330 kA
● bei 500 V220 kA
● bei 690 V52,5 kA
Einstellbare Parameter
einstellbarer Ansprechwert Strom / Ii min.150 A
einstellbarer Ansprechwert Strom / Ii max.1 200 A
Erdschlussschutzfunktion G / Kennlinientype umschaltbar / I2t=ON/OFFNein
Mechanischer Aufbau
Höhe [in]7,13 in
Höhe181 mm
Breite [in]4,13 in
Breite105 mm
Tiefe [in]3,39 in
Gesamttiefe86 mm
Anschlüsse
Anordnung des elektrischen Anschlusses / für Hauptstromkreisvorderseitiger Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreisbeidseitiger Schraubenflachanschluss
Anschlussquerschnitt, Schraubenflachanschluss; Breite x Dicke; min.13 x 1 mm
Anschlussquerschnitt, Schraubenflachanschluss; Breite x Dicke; max.25 x 8 mm
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5)Zinn
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6)Zinn
Hilfsstromkreis
Produktbestandteil
● UnterspannungsauslöserNein
● SpannungsauslöserNein
● AusgelöstmelderNein
Anzahl der Wechsler / für Hilfskontakte0
Zubehör
Produkterweiterung / optional / MotorantriebJa
Umgebungsbedingungen
Schutzart IP / frontseitigIP40
● Umgebungstemperatur / während Betrieb / minimal-25 °C
● Umgebungstemperatur / während Betrieb / maximal70 °C
● Lagertemperatur / minimal-40 °C
● Lagertemperatur / maximal80 °C
Approbationen Zertifikate
Betriebsmittelkennzeichen / gemäß DIN EN 81346-2Q

Downloads und Handbücher

allgemeine Produktzulassung

CCC

Bestätigungen

CB-Testreport

VDE

Sonstige

EAC

EMV (Elektromagnetische Verträglichkeit)KonformitätserklärungPrüfbescheinigungen

RCM

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

Sonstige

Marine / Schiffbau

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

Sonstige

Sonstige

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
letzte Änderung:11.06.2021
Datum:
17.05.2022


Zusätzliche Daten

Produkt
Artikelnummer3VA2010-8HL32-0AA0
ArtikelbeschreibungLeistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse L Icu=150kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=100A Überlastschutz Ir=40A...100A Kurzschlussschutz Ii=1,5...12 x In Schraubenflachanschluss
ProduktfamilieKompaktleistungsschalter 3VA bis 1600 A, IEC
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12P
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLOA-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)15 Tag(e)
Nettogewicht pro ME2,279 kg
Verpackungsmaße134,00 x 200,00 x 145,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948833926
UPC804766447501
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5374
GeschäftsbereichskennzahlP360
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.06.2012
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Kieselsäure, Bleisalz

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Perfluorbutansulfonsäure (PFBS) und ihre Salze

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01

ETIM-Daten

ETIM: EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Wert Einheit
Bemessungsdauerstrom Iu (EF001389) 100.0A
Bemessungsspannung (EF003977) ['690', '690']V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 150.0kA
Überlastauslöser Stromeinstellung (EF002336) ['40', '100']A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) ['-', '-']A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) ['150', '1200']A
Integrierter Erdschlussschutz (EF007296) false
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) true
Hutschienenmontage optional (EF008904) true
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) -
Mit Unterspannungsauslöser (EF007518) -
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Kipphebel
Komplettgerät mit Schutzeinheit (EF008906) true
Motorantrieb integriert (EF006697) false
Motorantrieb optional (EF007386) true
Schutzart (IP) (EF005474) IP40
