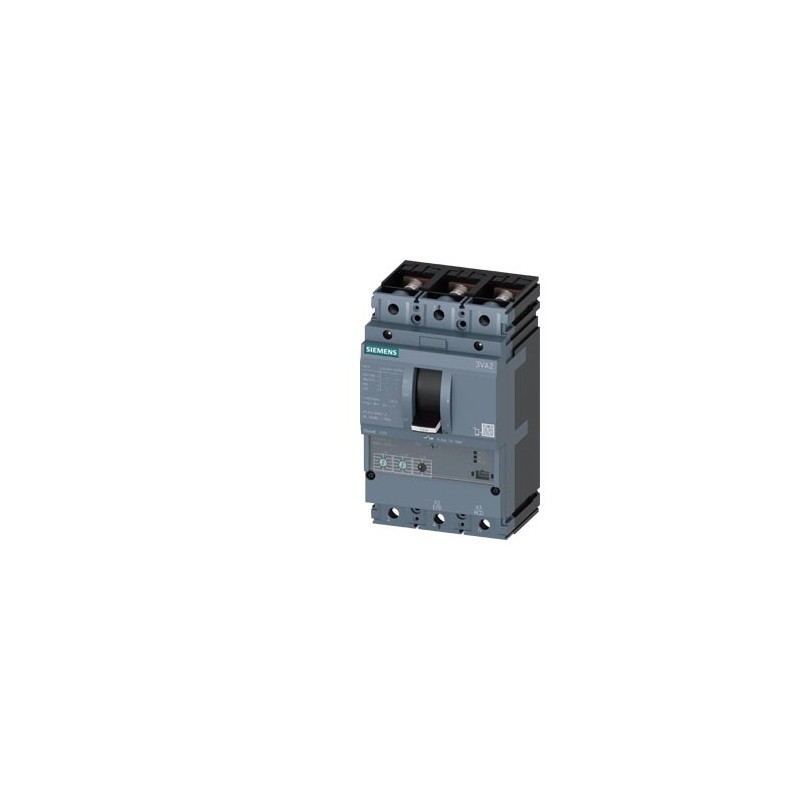

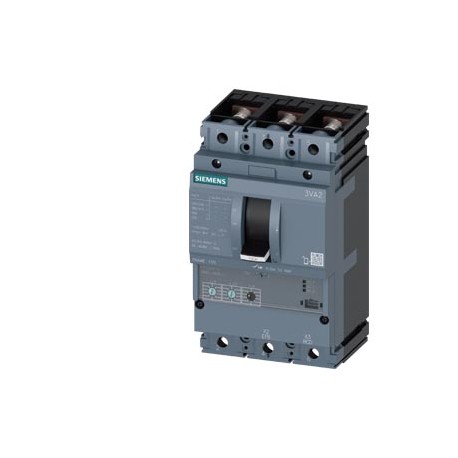

3VA2010-8HL32-0AA0 SIEMENS Interruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione L Ic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA2010-8HL32-0AA0 SIEMENS Interruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione L Ic..

3VA2010-8HL32-0AA0

SIEMENS

Interruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione L Icu=150kA @ 415V a 3 poli, protezione impianto ETU320, LI, In=100A protezione da sovraccarico Ir=40A...100A protezione da cortocircuito Ii=1,5...12 x In attacco piatto a vite

INTERRUTTORE AUTOMATICO. 3VA2 IEC TAGLIA 100 CLASSE DI POTENZA DI TAGLIO L ICU=150KA @ 415 V 3 POLI, PROTEC. ETU320, LI, IN=100A PROTEZIONE DA SOVRACCARICO IR=40A ... 100A PROTEZIONE DA CORTOCIRCUITO II=1,5...12 X IN CONEX. CON PIASTRA E VITE. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $1,195.23
Prezzo unitario: $1,195.23
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Interruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione L Icu=150kA @ 415V a 3 poli, protezione impianto ETU320, LI, In=100A protezione da sovraccarico Ir=40A...100A protezione da cortocircuito Ii=1,5...12 x In attacco piatto a vite
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore automatico scatolato
esecuzione del prodottoProtezione impianto
esecuzione dello sganciatore di sovracorrenteETU320
funzione di protezione dello sganciatore di sovracorrenteLI
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
potenza dissipata [W] / max.7,7 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo2,57 W
durata di vita meccanica (cicli di manovra) / tip.25 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V15 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V10 500
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSenza
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ2.279 kg
Elettricità
corrente permanente / valore nominale / max.100 A
Corrente permanente nominale Iu100 A
corrente di impiego
● a 40 °C100 A
● a 45 °C100 A
● a 50 °C100 A
● a 55 °C100 A
● a 60 °C100 A
● a 65 °C100 A
● a 70 °C100 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoL
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V200 kA
● con 415 V150 kA
● con 440 V150 kA
● con 500 V100 kA
● con 690 V25 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V200 kA
● con 415 V150 kA
● con 440 V150 kA
● con 500 V100 kA
● con 690 V18 kA
potere di chiusura in cortocircuito (Icm)
● con 240 V440 kA
● con 415 V330 kA
● con 440 V330 kA
● con 500 V220 kA
● con 690 V52,5 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / min.150 A
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / max.1 200 A
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]7,13 in
Altezza181 mm
larghezza [in]4,13 in
Larghezza105 mm
profondità [in]3,39 in
profondità86 mm
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi anteriori
esecuzione del collegamento elettrico / per circuito principalebilaterale Attacchi piatti a vite
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / min.13 x 1 mm
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / max.25 x 8 mm
esecuzione della superficie / delle connessioni / sulla parte superiore dell’interruttore (N, 1, 3, 5)stagno
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q

Download e manuali

General Product Approval

CCC

Confirmation

CB-Testreport

VDE

Miscellaneous

EAC

EMCDeclaration of ConformityTest Certificates

RCM

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Miscellaneous

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

other

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:08/10/2021
Data
17/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA2010-8HL32-0AA0
DescrizioneInterruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione L Icu=150kA @ 415V a 3 poli, protezione impianto ETU320, LI, In=100A protezione da sovraccarico Ir=40A...100A protezione da cortocircuito Ii=1,5...12 x In attacco piatto a vite
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1600 A, IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione15 Giorno / Giorni
Peso netto2,279 Kg
Dimensioni dell'imballo134,00 x 200,00 x 145,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948833926
UPC804766447501
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5374
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.12
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Perfluorobutane sulfonic acid (PFBS) and its salts

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000228 - Breaker per trasformatori / generatori / impianti

Valore Unità
corrente nominale permanente Iu (EF001389) 100.0A
tensione nominale (EF003977) ['690', '690']V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 150.0kA
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['40', '100']A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve (EF007129) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['150', '1200']A
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello (EF007250) true
montaggio su guida a DIN opzionale (EF008904) true
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
segnalatore di intervento presente (EF007006) -
con sganciatore di minima tensione (EF007518) -
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) davanti
esecuzione dell’elemento di azionamento (EF006976) Levetta singola
apparecchio completo con unità di sicurezza (EF008906) true
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) true
grado di protezione (IP) (EF005474) IP40
