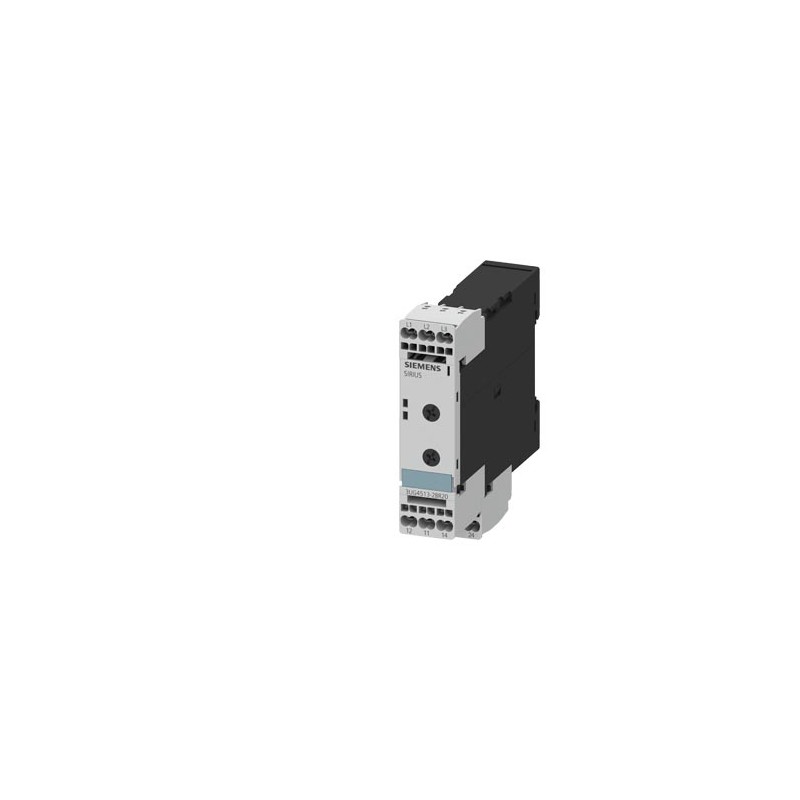

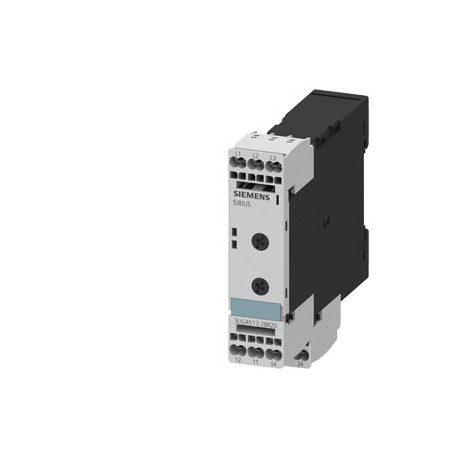

3UG4513-2BR20 SIEMENS Analoges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmet.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UG4513-2BR20 SIEMENS Analoges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmet..

3UG4513-2BR20

SIEMENS

Analoges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmetrie 20% fest 3 x 160 bis 690 V AC 50 bis 60Hz Hysterese 5% fest Verzögerungszeit 0-20 s 2 Wechsler Federzugtechnik

Mehr Infos


Relais > Phasenüberwachungsgerät

KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Analoges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmetrie 20% fest 3 x 160 bis 690 V AC 50 bis 60Hz Hysterese 5% fest Verzögerungszeit 0-20 s 2 Wechsler Federzugtechnik
Produkt-MarkennameSIRIUS
Produkt-BezeichnungAnalog einstellbares Netzüberwachungsrelais
Ausführung des Produkts4 Funktionen
Produkttyp-Bezeichnung3UG4
Allgemeine technische Daten
ProduktfunktionPhasenüberwachungsrelais
Ausführung der Anzeige LEDJa
Isolationsspannung für Überspannungskategorie III nach IEC 60664
● bei Verschmutzungsgrad 3 Bemessungswert690 V
Verschmutzungsgrad3
Spannungsart
● zur ÜberwachungAC
● der SteuerspeisespannungAC
Stoßspannungsfestigkeit Bemessungswert6 kV
Schutzart IPIP20
Schockfestigkeit gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch100 000
thermischer Strom des kontaktbehafteten Schaltelements maximal5 A
Referenzkennzeichen gemäß IEC 81346-2:2009K
relative Wiederholgenauigkeit1 %
RoHS-Richtlinie (Datum)05/01/2012
Produktfunktion
Produktfunktion
● UnterspannungserkennungJa
● ÜberspannungserkennungNein
● PhasenfolgeerkennungJa
● PhasenausfallerkennungJa
● AsymmetrieerkennungJa
● Überspannungserkennung 3 PhasenNein
● Unterspannungserkennung 3 PhasenJa
● Spannungsfenstererkennung 3 PhasenNein
● Arbeits-Ruhestromprinzip einstellbarNein
● AutoresetJa
Steuerstromkreis/ Ansteuerung
Steuerspeisespannung bei AC
● bei 50 Hz Bemessungswert160 ... 690 V
● bei 60 Hz Bemessungswert160 ... 690 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 50 Hz
● Anfangswert1
● Endwert1
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 60 Hz
● Anfangswert1
● Endwert1
Messkreis
messbare Spannung bei AC690 ... 160 V
Genauigkeit
relative Messgenauigkeit5 %
Hilfsstromkreis
Anzahl der Öffner verzögert schaltend0
Anzahl der Schließer verzögert schaltend0
Anzahl der Wechsler verzögert schaltend2
Schalthäufigkeit mit Schütz 3RT2 maximal5 000 1/h
Hauptstromkreis
Polzahl für Hauptstromkreis3
Strombelastbarkeit des Ausgangsrelais bei AC-15
● bei 250 V bei 50/60 Hz3 A
● bei 400 V bei 50/60 Hz3 A
Strombelastbarkeit des Ausgangsrelais bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Betriebsstrom bei 17 V minimal5 mA
Dauerstrom des DIAZED-Sicherungseinsatzes des Ausgangsrelais4 A
Elektromagnetische Verträglichkeit
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
Potenzialtrennung
Potenzialtrennung
● zwischen Eingang und AusgangJa
● zwischen den AusgängenJa
● zwischen Spannungsversorgung und anderen StromkreisenJa
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Ausführung des elektrischen AnschlussesFederzuganschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig2x (0,25 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● bei AWG-Leitungen eindrähtig2x (24 ... 16)
● bei AWG-Leitungen mehrdrähtig2x (24 ... 16)
anschließbarer Leiterquerschnitt
● eindrähtig0,25 ... 1,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 1,5 mm²
● feindrähtig ohne Aderendbearbeitung0,25 ... 1,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● eindrähtig24 ... 16
● mehrdrähtig24 ... 16
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchnappbefestigung
Höhe94 mm
Breite22,5 mm
Tiefe91 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts0 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +85 °C
● während Transport-40 ... +85 °C
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)Konformitätserklärung

CCC

Bestätigungen

UL

EAC

RCM

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenMarine / SchiffbauSonstigeRailway

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

LR (Lloyds Register)

DNV-GL

Bestätigungen

Schwingen / Schocken

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:21.12.2020
Datum:
14.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UG4513-2BR20
ArtikelbeschreibungAnaloges Überwachungsrelais Phasenausfall und-Folge einstellbare Unterspannung Asymmetrie 20% fest 3 x 160 bis 690 V AC 50 bis 60Hz Hysterese 5% fest Verzögerungszeit 0-20 s 2 Wechsler Federzugtechnik
ProduktfamilieNetzüberwachung
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)20 Tag(e)
Nettogewicht pro ME0,140 kg
Verpackungsmaße29,00 x 99,00 x 107,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209642560
UPC754554960753
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5885
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001441 - Phasenüberwachungsgerät

Wert Einheit
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Mit abnehmbaren Klemmen (EF003340) true
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['160.0', '690.0']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['160.0', '690.0']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '-']V
Spannungsart zur Betätigung (EF008242) AC
Funktion Phasenfolgeüberwachung (EF003412) true
Funktion Phasenausfallerkennung (EF003413) true
Funktion Unterspannungserkennung (EF003414) true
Funktion Überspannungserkennung (EF003415) false
Funktion Asymmetrieerkennung (EF003416) true
Spannungsmessbereich (EF002486) ['160', '690']V
Min. einstellbare Ansprechverzögerungszeit (EF008190) -s
Max. zulässige Ansprechverzögerungszeit (EF008189) -s
Min. einstellbare Rückfallverzögerungszeit (EF008192) -s
Max. zulässige Rückfallverzögerungszeit (EF008191) -s
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 2
Breite (EF000008) 22.5mm
Höhe (EF000040) 94.0mm
Tiefe (EF000049) 91.0mm
