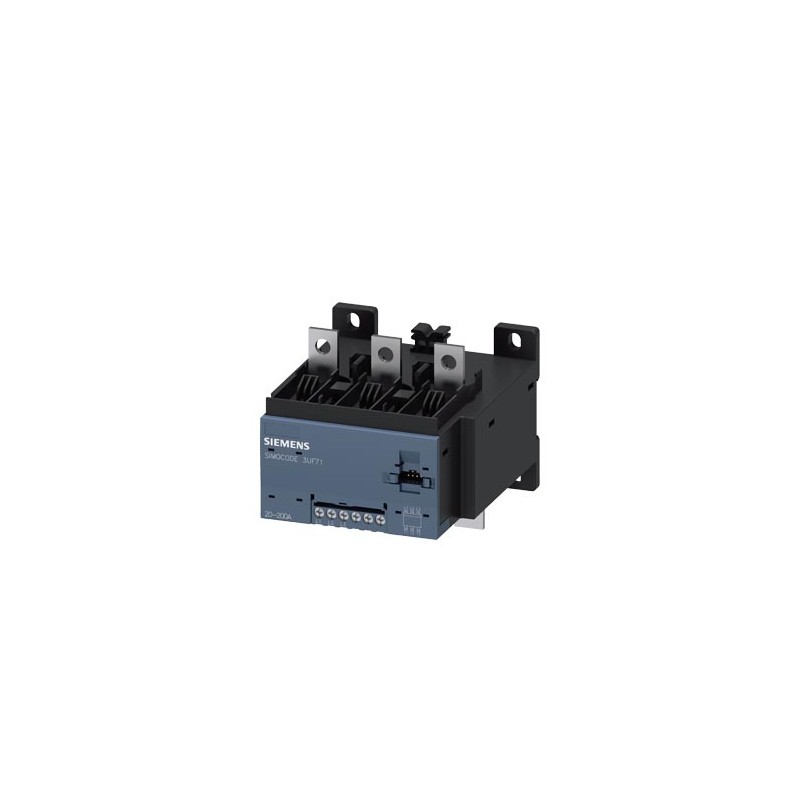

3UF7113-1BA01-0 SIEMENS Strom-/Spannungserfassungsmodul V2 Einstellstrom 20...200 A, Spannungserfassung bis .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

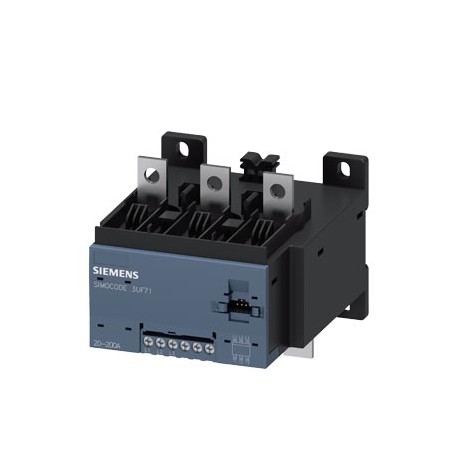

3UF7113-1BA01-0 SIEMENS Strom-/Spannungserfassungsmodul V2 Einstellstrom 20...200 A, Spannungserfassung bis ..

3UF7113-1BA01-0

SIEMENS

Strom-/Spannungserfassungsmodul V2; Einstellstrom 20...200 A, Spannungserfassung bis 690 V, Baubreite 120 mm, Schienenanschluss, erfordert Grundgerät pro V PB, pro V MR, pro V PN oder pro V EIP

Mehr Infos


Niederspannungsschaltgeräte > Motormanagement-Gerät

KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $671.79
Stückpreis: $671.79
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Strom-/Spannungserfassungsmodul V2; Einstellstrom 20...200 A, Spannungserfassung bis 690 V, Baubreite 120 mm, Schienenanschluss, erfordert Grundgerät pro V PB, pro V MR, pro V PN oder pro V EIP
Produkt-MarkennameSIRIUS
Produkt-BezeichnungStrom-/Spannungserfassungsmodul
Allgemeine technische Daten
Produktfunktion
● StrommessungJa
● SpannungsmessungJa
● WirkleistungsmessungJa
● EnergiemessungJa
● FrequenzmessungJa
Messverfahren für StrommessungTRMS
Messbereichserweiterung für Ströme mit externem StromwandlerNein
Messverfahren für SpannungsmessungTRMS
messbare Netzspannung zwischen den Außenleitern bei AC maximaler Nennwert690 V
Innenwiderstand Außenleiter und Neutralleiter bei Spannungsmessung1 MΩ; Spannungsteiler RC-basiert
Produktbestandteil
● Eingang für ThermistoranschlussNein
aufgenommene Wirkleistung0,5 W
Isolationsspannung
● bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
● für Leitungen des Hauptstromkreises gemäß IEC 60947-1 Bemessungswert6 kV
Stoßspannungsfestigkeit Bemessungswert6 000 V
Schutzart IPIP00
Schockfestigkeit gemäß IEC 60068-2-2715g / 11 ms; bei aufgeschnapptem Grundgerät
Schwingfestigkeit1-6 Hz / 15 mm, 6-500 Hz / 2 g; bei aufgeschnapptem Grundgerät: 1g
Referenzkennzeichen gemäß IEC 81346-2:2009F
RoHS-Richtlinie (Datum)05/28/2009
Eignungsnachweis
● gemäß ATEX Produkt-Richtlinie 2014/34/EUBVS 06 ATEX F001
Ex-Gerätegruppe und Ex-Kategorie gemäß ATEX Produkt-Richtlinie 2014/34/EUII (2) G, II (2 ) D, I (M2)
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
Eingänge/ Ausgänge
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement0
Schutz-/ Überwachungsfunktion
Produktfunktion
● cos phi ÜberwachungJa
● ErdschlussüberwachungJa
● SpannungserfassungJa
Produktfunktion
● StromerfassungJa
● ÜberlastschutzJa
Genauigkeit
Messgenauigkeit
● bei Frequenzmessung+/- 1,5 %, 15 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Strommessung 1+/- 1,5 %, im Bereich 15 A ... 400 A, im Bereich 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), 50/60 Hz, 25 °C
● bei Strommessung 2+/- 5 %, im Bereich 400 A ... 1600 A, im Bereich 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), 50/60 Hz, 25 °C
● bei Spannungsmessung 1+/- 1,5 %, im Bereich 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), 50/60 Hz, 25 °C
● bei cos phi-Messung 1+/- 1,5 %, 15 A ... 400 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei cos phi-Messung 2+/- 5 %, 400 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Wirkleistungsmessung 1+/- 5 %, 15 A ... 400 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Wirkleistungsmessung 2+/- 10 %, 400 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Energiemessung 1+/- 5 %, 47 A ... 1260 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Energiemessung 2+/- 10 %, 400 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Scheinleistungsmessung 1+/- 3 %, 15 A ... 400 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
● bei Scheinleistungsmessung 2+/- 5 %, 400 A ... 1600 A, 0,85 x 110 V ... 1,1 x 690 V (verkettete Spannungen), cos-phi(0,5...1), 50/60 Hz, 25 °C
Genauigkeit der ErdschlussüberwachungIm Bereich 30 % .. 120 % Ie: +/- 10 % (Class CI-A ), im Bereich 15 % .. 30 % Ie: +/- 25 % (Class CI-B), beide Werte entsprechend IEC 60947-1 Anhang T
Temperaturdrift je °C0,01 %/°C; Bezugstemperatur: 25°C
Messgröße Frequenz45 ... 65 Hz
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartDirektanbau / Einzelaufstellung
Höhe119 mm
Breite120 mm
Tiefe145 mm
einzuhaltender Abstand
● oben30 mm
● unten30 mm
● links0 mm
● rechts0 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses an den Messeingängen für SpannungSchraubanschluss
Art der anschließbaren Leiterquerschnitte an den Messeingängen für Spannung
● feindrähtig mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● eindrähtig1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 12), 2x (20 ... 14)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 14), 2x (20 ... 16)
Anzugsdrehmoment an den Messeingängen für Spannung0,8 ... 1,2 N·m
Anzugsdrehmoment [lbf·in] an den Messeingängen für Spannung7 ... 10,3 lbf·in
Art der anschließbaren Leiterquerschnitte an den Messeingängen für Strom
● eindrähtig mit Aderendbearbeitung16 mm² ... 95 mm²
● mehrdrähtig mit Aderendbearbeitung25 mm² ... 120 mm²
● bei AWG-Leitungen4/0 kcmil ... 250 kcmil
Ausführung des Gewindes der Anschlussschraube an den Messeingängen für StromM8 x 25
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN
● 1 maximal2 000 m
● 2 maximal3 000 m; max. +50 °C (keine sichere Trennung)
● 3 maximal4 000 m; max. +40 °C (keine sichere Trennung)
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
● während Transport-40 ... +80 °C
Umweltkategorie
● während Betrieb gemäß IEC 607213K6 (keine Eisbildung, keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6
● während Lagerung gemäß IEC 607211K6 (keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4
● während Transport gemäß IEC 607212K2, 2C1, 2S1, 2M2
relative Luftfeuchte während Betrieb10 ... 95 %
Kurzschluss-Schutz
Produktfunktion Kurzschluss-SchutzNein
Potenzialtrennung
(elektrische) sichere Trennung gemäß IEC 60947-1Alle Stromkreise sicher voneinander getrennt (doppelte Kriech- und Luftstrecken), die Hinweise des Prüfberichtes Nr. A0258 "Sichere Trennung" sind zu beachten (Link siehe weitere Informationen)
Hauptstromkreis
Polzahl für Hauptstromkreis3
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers20 ... 200 A
Betriebsspannung
● bei AC
— bei 50 Hz Bemessungswert110 ... 690 V
— bei 60 Hz Bemessungswert110 ... 690 V
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Steuerstromkreis/ Ansteuerung
SpannungsartAC
Einschaltstrom maximal2 000 A; 10 x Io
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

Bestätigungen

CCC

UL

EAC

RCM

ExplosionsschutzKonformitätserklärungPrüfbescheinigungen

IECEx

ATEX-EG-Baumusterprüfbescheinigung

IECEx

ATEX-EG-Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

PrüfbescheinigungenMarine / Schiffbau

spezielle Prüfbescheinigungen

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Sonstige

Bestätigungen

PROFINET-Zertifizierung

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Prüfbericht Nr. A0258, Sichere Trennung
letzte Änderung:07.04.2022
Datum:
17.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UF7113-1BA01-0
ArtikelbeschreibungStrom-/Spannungserfassungsmodul V2; Einstellstrom 20...200 A, Spannungserfassung bis 690 V, Baubreite 120 mm, Schienenanschluss, erfordert Grundgerät pro V PB, pro V MR, pro V PN oder pro V EIP
ProduktfamilieMotormanagement- und Steuergeräte SIMOCODE pro 3UF7
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)1 Tag(e)
Nettogewicht pro ME1,123 kg
Verpackungsmaße146,00 x 137,00 x 177,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621025735
UPC804766420719
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5836
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 28.05.2009
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

ETIM-Daten

ETIM: EC002572 - Motormanagement-Gerät

Wert Einheit
Eingang für analoge Temperaturfühler (EF007114) -
Anzahl der elektronischen Ausgänge (EF006929) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) -V
Eingang für Erdschlusserfassung (EF007115) -
Anzahl der analogen Eingänge (EF001994) -
Bemessungsbetriebsspannung Ue bei DC (EF007031) -V
Anzahl der binären Eingänge (EF003817) -
Anzahl der analogen Ausgänge (EF001995) -
Schutzart (NEMA) (EF011959) -
Ausführung der Schnittstelle (EF006977) -
Schaltfunktion (EF000189) -
Bemessungsbetriebsstrom Ie (EF006781) -A
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) ['110', '690']V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) ['110', '690']V
Bemessungsbetriebsfrequenz (EF007024) ['50.0', '60.0']Hz
Stromerfassungsmodul (EF007501) true
Spannungserfassungsmodul (EF007492) true
Art der Anschlusstechnik (EF008220) Schienenanschluss
Spannungsart zur Betätigung (EF008242) AC
Anzahl der Ausgänge, kontaktbehaftet (EF006936) 0
Eingang für Thermistoranschluss (EF007116) false
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Schutzart (IP) (EF005474) IP00
