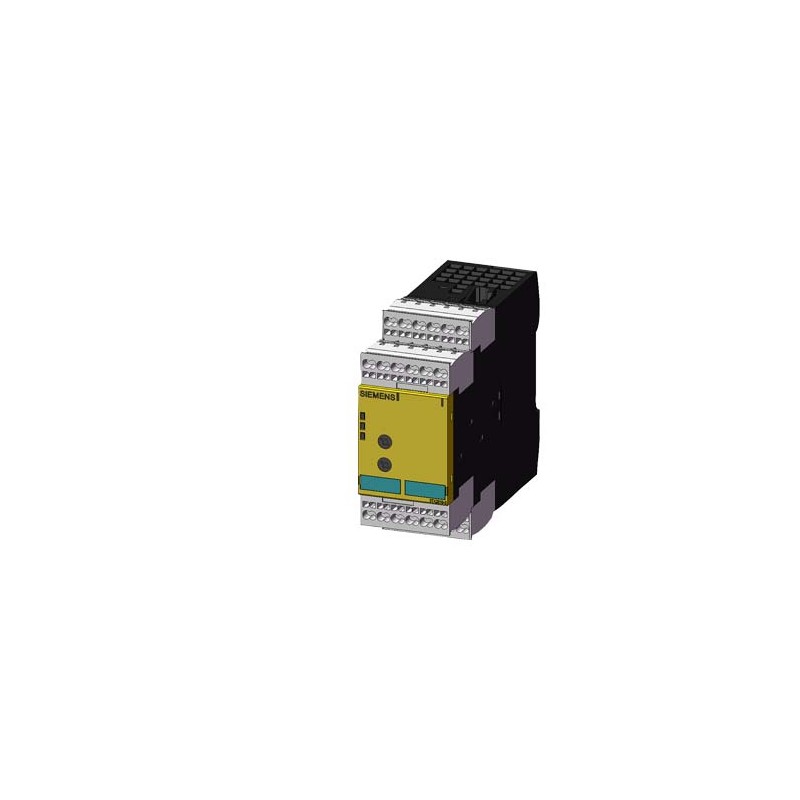

3TK2810-0BA02 SIEMENS SIRIUS Sicherheitsschaltgerät sicherheitsgerichtete Stillstandsüberwachung DC 24 V, 45.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3TK2810-0BA02 SIEMENS SIRIUS Sicherheitsschaltgerät sicherheitsgerichtete Stillstandsüberwachung DC 24 V, 45..

3TK2810-0BA02

SIEMENS

SIRIUS Sicherheitsschaltgerät sicherheitsgerichtete Stillstandsüberwachung DC 24 V, 45 mm Federzugklemme FK unverzögert: 3 S + 1 Ö FK verzögert: 0 MK: 3 Auto-Start Grundgerät max. Fehler-Kat. EN 954-1: 4 maximal erreichbarer PL nach EN 13849-1: e maximal erreichbarer SIL nach IEC 61508: 3

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

KONTROLLE UND SCHÜTZE > Endschalter und Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $993.91
Stückpreis: $993.91
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

SIRIUS Sicherheitsschaltgerät sicherheitsgerichtete Stillstandsüberwachung DC 24 V, 45 mm Federzugklemme FK unverzögert: 3 S + 1 Ö FK verzögert: 0 MK: 3 Auto-Start Grundgerät max. Fehler-Kat. EN 954-1: 4 maximal erreichbarer PL nach EN 13849-1: e maximal erreichbarer SIL nach IEC 61508: 3
Produkt-MarkennameSIRIUS
Produkt-BezeichnungStillstandswächter
Ausführung des Produktszur sicheren Stillstandsüberwachung
Allgemeine technische Daten
Schutzart IP des GehäusesIP20
Schutzart IP der AnschlussklemmeIP20
Berührungsschutz gegen elektrischen Schlagfingersicher
Isolationsspannung Bemessungswert690 V
Umgebungstemperatur
● während Lagerung-40 ... +75 °C
● während Betrieb-25 ... +60 °C
Luftdruck gemäß SN 3120590 ... 106 kPa
relative Luftfeuchte während Betrieb10 ... 95 %
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Schwingfestigkeit gemäß IEC 60068-2-610 ... 55 Hz: 0,35 mm
Schockfestigkeit8g / 10 ms
Stoßspannungsfestigkeit Bemessungswert6 000 V
EMV-StöraussendungIEC 61000-6-2, IEC 61000-6-3
Installationsumgebung bezogen auf EMVDieses Produkt ist nur für Umgebung Class A geeignet. In Haushaltsumgebung kann dieses Gerät unerwünschte Funkstörungen verursachen. In diesem Fall ist der Anwender verpflichtet, geeignete Maßnahmen durchzuführen.
Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750KT
Referenzkennzeichen gemäß DIN EN 61346-2F
Anzahl der Sensoreingänge
● 1- oder 2-kanalig1
Ausführung der Kaskadierungkeine
Ausführung der sicherheitstechnischen Verdrahtung der EingängeMesseingänge
Produkteigenschaft querschlusssicherNein
Sicherheits-Integritätslevel (SIL)
● gemäß IEC 615083
● gemäß IEC 620613
● für zeitverzögerten Freigabekreis gemäß IEC 61508SIL3
SIL-Anspruchsgrenze (Teilsystem) gemäß EN 620613
Performance Level (PL)
● gemäß ISO 13849-1e
Kategorie gemäß EN ISO 13849-14
HFT gemäß IEC 615081
Sicherheitsgerätetyp gemäß IEC 61508-2Typ B
PFHD bei hoher Anforderungsrate gemäß EN 620610,0000000015 1/h
mittlere Wahrscheinlichkeit eines Ausfalls bei Anforderung (PFDavg) bei niedriger Anforderungsrate gemäß IEC 615080,002 1/y
T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 6150820 y
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement
● als Öffner
— für Meldefunktion unverzögert schaltend2
● als Schließer
— sicherheitsgerichtet unverzögert schaltend4
— sicherheitsgerichtet verzögert schaltend0
Anzahl der Ausgänge als kontaktloses Halbleiter-Schaltelement
● sicherheitsgerichtet
— verzögert schaltend0
— unverzögert schaltend0
● für Meldefunktion
— verzögert schaltend0
— unverzögert schaltend2
Stoppkategorie gemäß DIN EN 60204-10
Eingänge
Ausführung des Eingangs
● Kaskadiereingang/betriebsmäßiges SchaltenNein
● RückführeingangJa
● StarteingangNein
Messbereich Spannung an den Messeingängen bei AC
● gemäß UL maximal600 V
● maximal690 V
Eingangswiderstand an den Messeingängen500 kΩ
einstellbarer Ansprechwert Spannung für Stillstandserkennung20 ... 400 mV
Ausgänge
Ausführung des elektrischen Anschlusses StecksockelJa
Schalthäufigkeit maximal1 200 1/h
Schaltvermögen Strom
● der Halbleiterausgänge
— für Meldefunktion bei DC-13 bei 24 V0,1 A
● der Schließkontakte der Relaisausgänge bei DC-13
— bei 24 V2 A
● der Schließkontakte der Relaisausgänge bei AC-15
— bei 115 V3 A
— bei 230 V3 A
● der Öffnungskontakte der Relaisausgänge bei DC-13
— bei 24 V2 A
● der Öffnungskontakte der Relaisausgänge bei AC-15
— bei 115 V2 A
— bei 230 V2 A
thermischer Strom des kontaktbehafteten Schaltelements maximal5 A
elektrische Lebensdauer (Schaltspiele) typisch200 000
mechanische Lebensdauer (Schaltspiele) typisch50 000 000
Ausführung des Sicherungseinsatzes für Kurzschlussschutz der Schließkontakte der Relaisausgänge erforderlichflink: 5 A
Zeiten
einstellbare Stillstandszeit0,2 ... 6 s
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung 1
● bei DC Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule
● bei DC0,9 ... 1,2
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraub- und Schnappbefestigung
Breite45 mm
Höhe138,5 mm
Tiefe120 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesFederzuganschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig2x (0,25 ... 1,5 mm²)
● feindrähtig
— mit Aderendbearbeitung2x (0,25 ... 1,5 mm²)
— ohne Aderendbearbeitung2x (0,25 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte bei AWG-Leitungen
● eindrähtig2x (24 ... 16)
● mehrdrähtig2x (20 ... 16)
Produktfunktion
Produktfunktion
● LichtschrankenüberwachungNein
● StillstandsüberwachungJa
● SchutztürüberwachungNein
● AutostartNein
● Magnetschalterüberwachung Öffner-SchließerNein
● DrehzahlüberwachungNein
● LaserscannerüberwachungNein
● überwachter StartNein
● LichtgitterüberwachungNein
● Magnetschalterüberwachung Öffner-ÖffnerNein
● NOT-AUS-FunktionNein
● TrittmattenüberwachungNein
Eignung zum Zusammenwirken PressensteuerungNein
Eignung zur Verwendung
● SicherheitsschalterJa
● Überwachung von PositionsschalternNein
● Überwachung von NOT-AUS-KreisenNein
● Überwachung von VentilenNein
● Überwachung von taktilen SensorenNein
● Überwachung von MagnetschalternNein
● sicherheitsgerichtete StromkreiseJa
Approbationen/ Zertifikate
EignungsnachweisUL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
● TÜV-ZulassungJa
● UL-ZulassungJa
● BG BIA-ZulassungJa

Downloads und Handbücher

allgemeine Produktzulassungfunktionale Sicherheit/MaschinensicherheitKonformitätserklärung

CSA

CCC

UL

EAC

Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenSonstigeRailway

spezielle Prüfbescheinigungen

Bestätigungen

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:01.04.2022
Datum:
13.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3TK2810-0BA02
ArtikelbeschreibungSIRIUS Sicherheitsschaltgerät sicherheitsgerichtete Stillstandsüberwachung DC 24 V, 45 mm Federzugklemme FK unverzögert: 3 S + 1 Ö FK verzögert: 0 MK: 3 Auto-Start Grundgerät max. Fehler-Kat. EN 954-1: 4 maximal erreichbarer PL nach EN 13849-1: e maximal erreichbarer SIL nach IEC 61508: 3
Produktfamiliemit Sonderfunktionen
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41L
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME0,386 kg
Verpackungsmaße112,00 x 127,00 x 55,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209717398
UPC754554946399
Statistische Warennummer85364190
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5837
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1439-12-15-21
UNSPSC1539-12-22-05

ETIM-Daten

ETIM: EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Wert Einheit
Ausführung (EF000010) sonstige
Geeignet zur Überwachung von Positionsschaltern (EF007270) false
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) false
Geeignet zur Überwachung von Ventilen (EF007272) false
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) false
Geeignet zur Überwachung von taktilen Sensoren (EF007271) false
Geeignet zur Überwachung von Magnetschaltern (EF007266) false
Geeignet zur Überwachung von Näherungsschaltern (EF007267) false
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Tragschienenmontage möglich (EF003972) FALSE
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['-', '-']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['-', '-']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Mit abnehmbaren Klemmen (EF003340) true
Auswertung der Eingänge (EF008245) sonstige
Mit Starteingang (EF003342) false
Mit Mutingfunktion (EF004057) false
Mit Rückführkreis (EF003343) true
Rückfallverzögerung (EF001129) ['0.2', '6.0']s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) 2
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) 0
Kategorie nach EN 954-1 (EF006782) 4
Sicherheitstyp nach IEC 61496-1 (EF004105) -
Stoppkategorie nach IEC 60204 (EF007498) 0
Performance Level nach EN ISO 13849-1 (EF007399) Level e
SIL nach IEC 61508 (EF009889) 3
Mit TÜV-Zulassung (EF004144) true
Mit Zulassung für BG BIA (EF004145) true
Mit Zulassung nach UL (EF001783) true
Breite (EF000008) 45.0mm
Höhe (EF000040) 138.5mm
Tiefe (EF000049) 120.0mm
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) -
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) -
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) -
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) -
