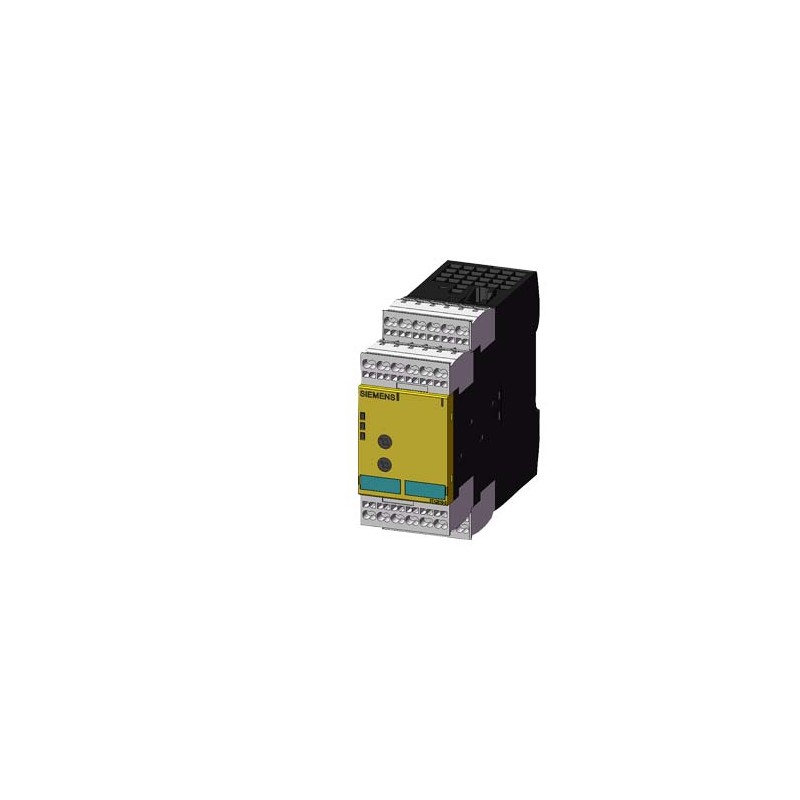

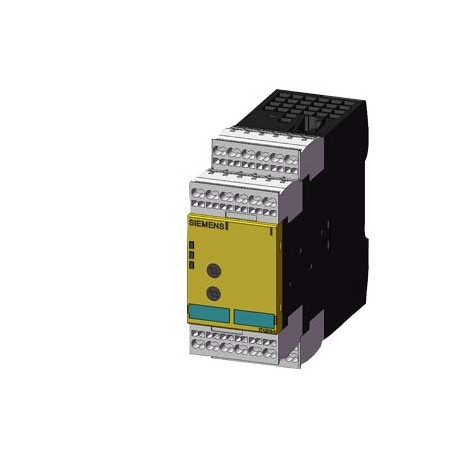

3TK2810-0BA02 SIEMENS Bloc logique de sécurité SIRIUS de sécurité Surveillance des temps d'arrêt 24 V CC, 45.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3TK2810-0BA02 SIEMENS Bloc logique de sécurité SIRIUS de sécurité Surveillance des temps d'arrêt 24 V CC, 45..

3TK2810-0BA02

SIEMENS

Bloc logique de sécurité SIRIUS de sécurité Surveillance des temps d'arrêt 24 V CC, 45 mm Bloc de jonction à bornes à ressort FK instantané : 3 NO + 1 NF FK temporisé : 0 MK : 3 Démarrage automatique appareil de base Cat. de défauts max. EN 954-1 : 4 PL maximal atteints selon EN 13849-1 : e SIL maximal atteint selon CEI 61508 : 3

Plus de détails


Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque

CONTRÔLE ET CONTACTEURS > Interrupteurs de fin de course et relais de sécurité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,003.54
Prix unitaire: $1,003.54
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Bloc logique de sécurité SIRIUS de sécurité Surveillance des temps d'arrêt 24 V CC, 45 mm Bloc de jonction à bornes à ressort FK instantané : 3 NO + 1 NF FK temporisé : 0 MK : 3 Démarrage automatique appareil de base Cat. de défauts max. EN 954-1 : 4 PL maximal atteints selon EN 13849-1 : e SIL maximal atteint selon CEI 61508 : 3
nom de marque produitSIRIUS
désignation du produitContrôleur d'immobilisation
version du produitpour une surveillance d’immobilisation sûre
Caractéristiques techniques générales
degré de protection IP du boîtierIP20
degré de protection IP de la borne de raccordementIP20
protection de contact contre les décharges électriquesavec protection des doigts
tension d'isolement valeur assignée690 V
température ambiante
● à l'entreposage-40 ... +75 °C
● en service-25 ... +60 °C
pression atmosphérique selon SN 3120590 ... 106 kPa
humidité relative en service10 ... 95 %
altitude d'implantation pour altitude au-dessus de max.2 000 m
tenue aux vibrations selon IEC 60068-2-610 … 55 Hz : 0,35 mm
tenue aux chocs8g / 10 ms
tension de tenue aux chocs valeur assignée6 000 V
émission de perturbations CEMIEC 61000-6-2, IEC 61000-6-3
environnement d'installation conforme CEMCe produit convient uniquement aux environnements de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio indésirables. Dans ce cas, l'utilisateur est tenu de mettre en œuvre des mesures appropriées.
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750KT
désignation du matériel selon EN 61346-2F
nombre d'entrées de capteur
● à 1 voie ou 2 voies1
version du cascadagesans
version du câblage selon les consignes techniques de sécurité des entréesentrée de mesures
caractéristique produit protégé contre les courts-circuits transversauxNon
niveau d'intégrité de sécurité (SIL)
● selon IEC 615083
● selon IEC 620613
● pour circuit de validation temporisé selon IEC 61508SIL3
limite de revendication SIL (sous-système) selon EN 620613
niveau de performance (PL)
● selon ISO 13849-1e
catégorie selon EN ISO 13849-14
tolérance d'erreur matérielle selon IEC 615081
type d'appareillage de sécurité selon IEC 61508-2Type B
PFHD pour niveau d'exigence élevé selon EN 620610,0000000015 1/h
probabilité moyenne d'une défaillance en cas d'exigence (PFDavg) pour niveau d'exigence faible selon CEI 615080,002 1/y
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
nombre de sorties comme élément de contacts avec contact
● en tant que contact NF
— pour fonction de signalisation à commutation instantanée2
● en tant que contact NO
— de sécurité à commutation instantanée4
— de sécurité à commutation retardée0
nombre de sorties comme bloc de contacts à semiconducteur sans contacts
● de sécurité
— à commutation retardée0
— à commutation instantanée0
● pour fonction de signalisation
— à commutation retardée0
— à commutation instantanée2
catégorie d'arrêt selon EN 60204-10
Entrées
version de l'entrée
● entrée de cascadage/manœuvre de serviceNon
● entrée de retourOui
● entrée de démarrageNon
plage de mesure de la tension sur les entrées de mesure pour AC
● selon UL max.600 V
● max.690 V
résistance d'entrée sur les entrées de mesure500 kΩ
valeur de réponse réglable de tension réglable pour détection d'arrêt20 ... 400 mV
Sorties
version du raccordement électrique socle d'embrochageOui
fréquence de manœuvres max.1 200 1/h
pouvoir de coupure courant
● des sorties à semi-conducteurs
— pour fonction de signalisation pour DC-13 pour 24 V0,1 A
● des contacts NO des sorties de relais pour DC-13
— pour 24 V2 A
● des contacts NO des sorties de relais pour AC-15
— pour 115 V3 A
— pour 230 V3 A
● des contacts NF des sorties de relais pour DC-13
— pour 24 V2 A
● des contacts NF des sorties de relais pour AC-15
— pour 115 V2 A
— pour 230 V2 A
courant thermique du élément de contacts avec contact max.5 A
durée de vie électrique (Cycles de manœuvre) typique200 000
durée de vie mécanique (cycles de manœuvre) typique50 000 000
version de la cartouche-fusible pour protection contre les courts-circuits des contacts NO des sorties de relais nécessaireà action rapide : 5 A
Temps
temps d'arrêt réglé0,2 ... 6 s
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC valeur assignée24 V
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine
● pour DC0,9 ... 1,2
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
largeur45 mm
hauteur138,5 mm
profondeur120 mm
Raccordements/ Bornes
version du raccordement électriqueraccordement par borne à ressort
type de sections de câble raccordables
● âme massive2x (0,25 ... 1,5 mm²)
● âme souple
— avec embouts2x (0,25 ... 1,5 mm²)
— sans traitement de l'embout2x (0,25 ... 1,5 mm²)
type de sections de câble raccordables pour câbles AWG
● âme massive2x (24 ... 16)
● multibrin2x (20 ... 16)
Fonction produit
fonction produit
● surveillance de barrière lumineuseNon
● surveillance d'immobilisationOui
● surveillance de protecteur mobileNon
● démarrage automatiqueNon
● surveillance d'interrupteur de position à commande magnétique contact NF-contact NONon
● surveillance de la vitesse de rotationNon
● surveillance de scanner laserNon
● démarrage surveilléNon
● surveillance de rideau lumineuxNon
● surveillance d'interrupteur de position à commande magnétique contact NF-contact NFNon
● fonction d'ARRET D'URGENCENon
● surveillance de tapis de contactNon
compatibilité d'interaction commande de presseNon
compatibilité d'utilisation
● interrupteur de sécuritéOui
● surveillance des commutateurs de positionNon
● surveillance des circuits ARRET D'URGENCENon
● surveillance des vannesNon
● surveillance des capteurs tactilesNon
● surveillance d'interrupteurs à commande magnétiqueNon
● circuits de sécuritéOui
Certificats/ homologations
certificat d'aptitudeUL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
● homologation TÜVOui
● homologation ULOui
● homologation BG BIAOui

Téléchargements et manuels

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CSA

CCC

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

Test CertificatesotherRailway

Special Test Certificate

Confirmation

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :11/04/2022
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3TK2810-0BA02
Description d'articleBloc logique de sécurité SIRIUS de sécurité Surveillance des temps d'arrêt 24 V CC, 45 mm Bloc de jonction à bornes à ressort FK instantané : 3 NO + 1 NF FK temporisé : 0 MK : 3 Démarrage automatique appareil de base Cat. de défauts max. EN 954-1 : 4 PL maximal atteints selon EN 13849-1 : e SIL maximal atteint selon CEI 61508 : 3
Famille de produitavec fonctions spéciales
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41L
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.386 kg
Dimension emballage112.00 x 127.00 x 55.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209717398
UPC754554946399
N° d'Export85364190
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5837
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1439-12-15-21
UNSPSC1539-12-22-05

Données ETIM

ETIM: EC001449 - Appareil de surveillance de circuit électrique à sécurité intrinsèque

Valeur Unité
modèle (EF000010) autre
adapté à la surveillance de commutateurs de position (EF007270) false
adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) false
adapté à la surveillance de vannes (EF007272) false
adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) false
adapté à la surveillance de capteurs tactiles (EF007271) false
adapté à la surveillance de commutateurs magnétiques (EF007266) false
adapté à la surveillance de commutateurs de proximité (EF007267) false
finition du raccordement électrique (EF003961) autre
montage possible sur barres profilées (EF003972) FALSE
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '24']V
type de tension d'actionnement (EF008242) DC
avec pinces amovibles (EF003340) true
évaluation des entrées (EF008245) autre
avec entrée de démarrage (EF003342) false
avec fonction silence (EF004057) false
avec boucle de retour (EF003343) true
retardement du déclenchement (EF001129) ['0.2', '6.0']s
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) 0
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) 0
nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) 2
nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) 0
catégorie selon EN 954-1 (EF006782) 4
type de sécurité selon IEC 61496-1 (EF004105) -
catégorie d'arrêt selon IEC 60204 (EF007498) 0
niveau de performance selon EN ISO 13849-1 (EF007399) niveau e
SIL conformément à IEC 61508 (EF009889) 3
avec homologation TÜV (EF004144) true
avec homologation BG BIA (EF004145) true
avec homologation selon UL (EF001783) true
largeur (EF000008) 45.0mm
hauteur (EF000040) 138.5mm
profondeur (EF000049) 120.0mm
nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) -
nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) -
nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) -
nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) -
