> SIEMENS>KONTROLLE UND SCHÜTZE>Befehls und Meldegeräte>3SU1401-3BA00-5AA0 SIEMENS LED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leit..
Vorheriges Produkt Nächstes Produkt

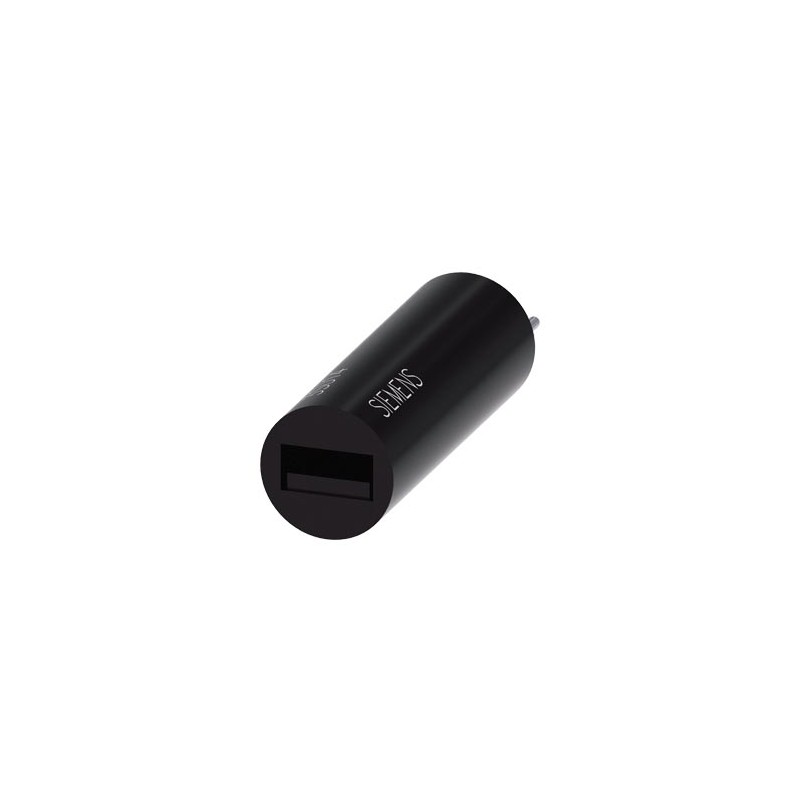

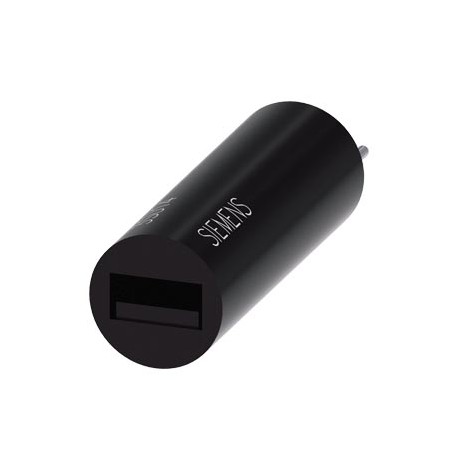

3SU1401-3BA00-5AA0 SIEMENS LED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leit.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1401-3BA00-5AA0 SIEMENS LED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leit..

3SU1401-3BA00-5AA0

SIEMENS

LED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leiterplatten

Mehr Infos


Niederspannungsschaltgeräte > Lampenfassungsblock für Befehls- und Meldegeräte

KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $19.78
Stückpreis: $19.78

Menge Preis
1+$19.78
2+$19.78
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

LED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leiterplatten
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungLED-Modul
Produkttyp-Bezeichnung3SU1
Allgemeine technische Daten
Produktbestandteil
● DiodeJa
● LampentransformatorNein
● LeuchtmittelJa
● VorwiderstandNein
Isolationsspannung Bemessungswert30 V
Verschmutzungsgrad3
Spannungsart der BetriebsspannungDC
● zur BetätigungDC
Stoßspannungsfestigkeit Bemessungswert0,8 kV
aufgenommener Strom maximal20 mA
Schutzart IP
● des GehäusesIP40
● der AnschlussklemmeIP20
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Betriebsdauer typisch100 000 h
Referenzkennzeichen gemäß IEC 81346-2:2009P
RoHS-Richtlinie (Datum)10/01/2014
Betriebsspannung 1
● bei DC Bemessungswert5 V
relative positive Toleranz der Betriebsspannung20 %
relative negative Toleranz der Betriebsspannung20 %
Steuerstromkreis/ Ansteuerung
Einschaltstrom maximal0,1 A
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesStecksockelanschluss (THT)
Leuchtmittel
Art des LeuchtmittelsLED
Farbe des Leuchtmittelsamber
Lichtstärke450 ... 1 120 mcd
Eignungsnachweis
● ATEXNein
● IECExNein
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt)
Einbau/ Befestigung/ Abmessungen
Befestigungsart
● der Module und ZubehörLeiterplatte
Höhe8,1 mm
Breite8,1 mm
Tiefe30,6 mm
Eignung zur Integration
● KunststoffgehäuseNein
● MetallgehäuseNein
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

Bestätigungen

UR

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenMarine / Schiffbau

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Marine / SchiffbauSonstige

RMRS / Russian Maritime Register

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:09.03.2022
Datum:
13.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1401-3BA00-5AA0
ArtikelbeschreibungLED-Modul mit integrierter LED, DC 5 V, amber, Lötanschluss, für Einsatz auf Leiterplatten
ProduktfamilieModule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-O-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)30 Tag(e)
Nettogewicht pro ME0,008 kg
Verpackungsmaße101,00 x 77,00 x 22,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209944275
UPC804766074677
Statistische Warennummer85414100
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-12-09
eClass7.127-37-12-09
eClass827-37-12-09
eClass927-37-12-09
eClass9.127-37-12-09
ETIM5EC000204
ETIM6EC000204
ETIM7EC000204
ETIM8EC000204
IDEA44771
UNSPSC1539-12-15-44

ETIM-Daten

ETIM: EC000204 - Lampenfassungsblock für Befehls- und Meldegeräte

Wert Einheit
Befestigungsart (EF002442) -
Anschlussart Hilfsstromkreis (EF006820) -
Trafo integriert (EF001358) false
Mit integriertem Vorwiderstand (EF001399) false
Mit Leuchtmittel (EF005905) true
Mit integrierter Diode (EF001400) true
Fassung (EF000048) ohne
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) ['-', '-']V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) ['-', '-']V
Bemessungsbetriebsspannung Ue bei DC (EF007031) ['5', '5']V
Spannungsart zur Betätigung (EF008242) DC
Leuchtmittel (EF002423) LED
Farbe des Leuchtmittels (EF001402) orange
