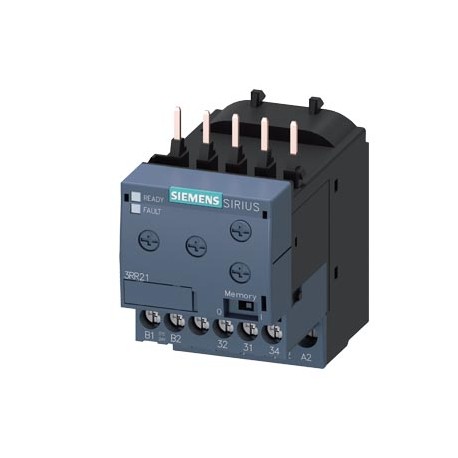

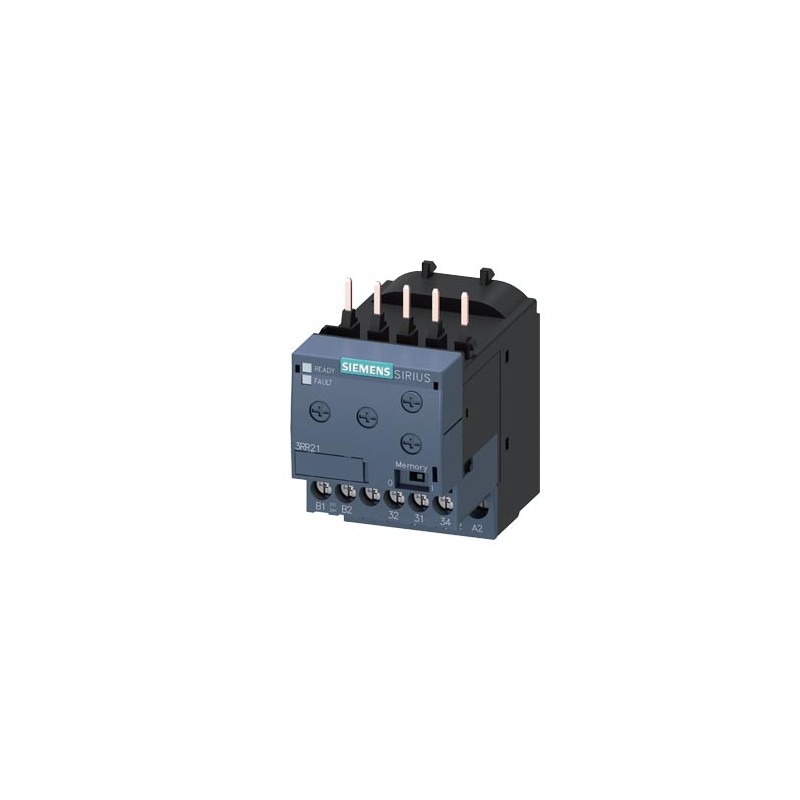

3RR2141-1AA30 SIEMENS Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S00 Basic, analog einstellbar Sc.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RR2141-1AA30 SIEMENS Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S00 Basic, analog einstellbar Sc..

3RR2141-1AA30

SIEMENS

Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S00 Basic, analog einstellbar Scheinstromüberwachung 1,6-16 A, 20-400 Hz, 2-phasig Versorgung 24 V AC/DC 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch mit oder ohne Fehlerspeicher Anlaufverzögerung 0-60 s Störspitzenausblendung 0-30 s Schalthysterese 6% Schraubanschlusstechnik

Mehr Infos


Relais > Stromüberwachungsgerät

KONTROLLE UND SCHÜTZE > Thermische Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $129.48
Stückpreis: $129.48

Menge Preis
1+$129.48
2+$112.69
3+$109.44
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Technische Daten

Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S00 Basic, analog einstellbar Scheinstromüberwachung 1,6-16 A, 20-400 Hz, 2-phasig Versorgung 24 V AC/DC 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch mit oder ohne Fehlerspeicher Anlaufverzögerung 0-60 s Störspitzenausblendung 0-30 s Schalthysterese 6% Schraubanschlusstechnik
Produkt-MarkennameSIRIUS
Produkt-BezeichnungÜberwachungsrelais
Ausführung des Produktsanalog einstellbar, 2-phasige Stromüberwachung
Produkttyp-Bezeichnung3RR2
Allgemeine technische Daten
Baugröße des Schützes kombinierbar firmenspezifischS00
Betriebsscheinleistung Bemessungswert4 VA
Isolationsspannung für Überspannungskategorie III nach IEC 60664
● bei Verschmutzungsgrad 3 Bemessungswert690 V
Stoßspannungsfestigkeit Bemessungswert6 kV
Schutzart IP
● frontseitigIP20
● der AnschlussklemmeIP20
Schockfestigkeit15g / 11 ms
Schwingfestigkeit10 ... 55 Hz / 0,35 mm
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch100 000
Referenzkennzeichen gemäß IEC 81346-2:2009K
relative Wiederholgenauigkeit2 %
RoHS-Richtlinie (Datum)10/01/2009
Versorgungsspannung
Spannungsart der VersorgungsspannungAC/DC
Versorgungsspannung 1 bei AC
● bei 50 Hz Bemessungswert24 V
● bei 60 Hz Bemessungswert24 V
Versorgungsspannung 1 bei DC Bemessungswert24 V
Versorgungsspannungsfrequenz 150 ... 60 Hz
Messkreis
Stromart zur ÜberwachungAC
einstellbarer Ansprechwert Strom
● 11,6 ... 16 A
● 21,6 ... 16 A
einstellbare Ansprechverzögerungszeit
● bei Anlauf0 ... 60 s
● bei Grenzwertüberschreitung/-unterschreitung0 ... 30 s
Genauigkeit
Temperaturdrift je °C0,1 %/°C
Kommunikation/ Protokoll
Protokoll wird unterstützt IO-Link-ProtokollNein
Art der Spannungsversorgung via IO-Link MasterNein
Hilfsstromkreis
Anzahl der Wechsler
● für Hilfskontakte1
Betriebsstrom der Hilfskontakte bei AC-15
● bei 24 V3 A
● bei 230 V3 A
● bei 400 V3 A
Betriebsstrom der Hilfskontakte bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Kontaktbelastbarkeit der Hilfskontakte gemäß ULB300 / R300
Hauptstromkreis
Betriebsleistung Bemessungswert2,5 W
Strombelastbarkeit des Halbleiterausgangs im SIO-Modus200 mA
Betriebsstrom bei 17 V minimal5 mA
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Umgebung A (Industriebereich)
EMV-Störfestigkeit gemäß IEC 60947-1Umgebung A (Industriebereich)
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für HauptstromkreisNein
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Ausführung des elektrischen Anschlusses
● für HauptstromkreisSchraubanschluss
● für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hauptkontakte1x 12, 2x (20 ... 14)
anschließbarer Leiterquerschnitt für Hauptkontakte
● eindrähtig oder mehrdrähtig0,75 ... 4 mm²
● feindrähtig mit Aderendbearbeitung0,5 ... 2,5 mm²
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— feindrähtig mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 14)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte20 ... 12
Anzugsdrehmoment bei Schraubanschluss0,8 ... 1,2 N·m
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartDirektanbau
Höhe79 mm
Breite45 mm
Tiefe80 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts6 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts6 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

Bestätigungen

CCC

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

Marine / SchiffbauSonstige

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:21.12.2020
Datum:
10.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RR2141-1AA30
ArtikelbeschreibungÜberwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S00 Basic, analog einstellbar Scheinstromüberwachung 1,6-16 A, 20-400 Hz, 2-phasig Versorgung 24 V AC/DC 1 Wechsler Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch mit oder ohne Fehlerspeicher Anlaufverzögerung 0-60 s Störspitzenausblendung 0-30 s Schalthysterese 6% Schraubanschlusstechnik
ProduktfamilieStrom- und Wirkstromüberwachung
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)60 Tag(e)
Nettogewicht pro ME0,180 kg
Verpackungsmaße86,00 x 97,00 x 56,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209787230
UPC662643853704
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5343
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-02
eClass7.127-37-18-02
eClass827-37-18-02
eClass927-37-18-02
eClass9.127-37-18-02
ETIM5EC001440
ETIM6EC001440
ETIM7EC001440
ETIM8EC001440
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001440 - Stromüberwachungsgerät

Wert Einheit
Externer Stromwandler (EF001923) -
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Mit abnehmbaren Klemmen (EF003340) true
1-Phasen-Unterstrom möglich (EF003405) false
3-Phasen-Unterstrom möglich (EF003406) false
1-Phasen-Überstrom möglich (EF003407) false
3-Phasen-Überstrom möglich (EF003408) false
1-Phasen-Fenster möglich (EF003394) false
3-Phasen-Fenster möglich (EF003395) false
Enthält Funktion Gleichspannung-Unterstrom (EF003409) false
Enthält Funktion Gleichspannung-Überstrom (EF003410) false
Funktion Gleichstrom-Fenster (EF003411) false
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['-', '24']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['-', '24']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) AC/DC
Strommessbereich (EF000417) ['1.6', '16.0']A
Min. einstellbare Ansprechverzögerungszeit (EF008190) 0s
Max. zulässige Ansprechverzögerungszeit (EF008189) 60s
Min. einstellbare Rückfallverzögerungszeit (EF008192) 0s
Max. zulässige Rückfallverzögerungszeit (EF008191) 30s
Anzahl der Kontakte als Öffner (EF008255) -
Anzahl der Kontakte als Schließer (EF008256) -
Anzahl der Kontakte als Wechsler (EF008257) -
Breite (EF000008) 45.0mm
Höhe (EF000040) 79.0mm
Tiefe (EF000049) 80.0mm
