> SIEMENS>CONTRÔLE ET CONTACTEURS>Relais thermiques>3RR2141-1AA30 SIEMENS Relais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à ré..
Produit précédent Produit suivant

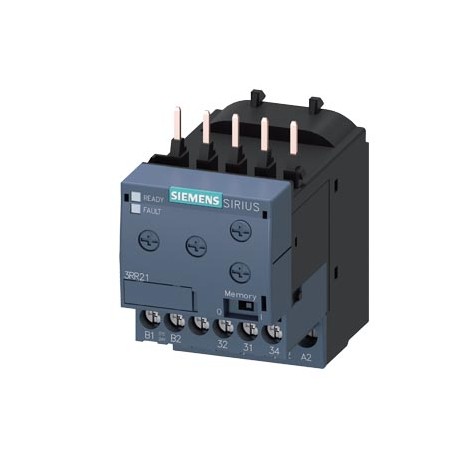

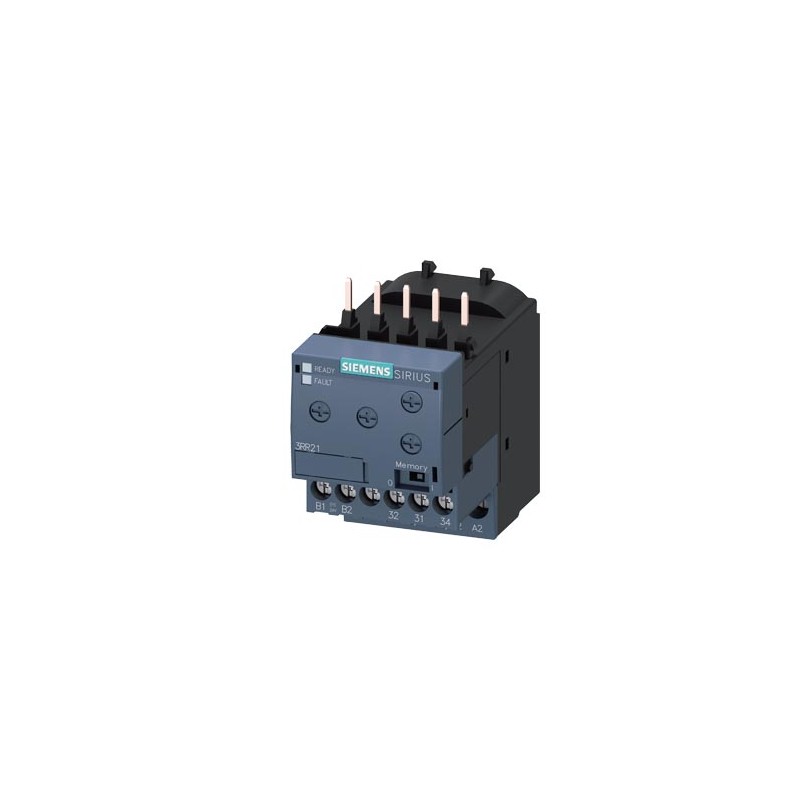

3RR2141-1AA30 SIEMENS Relais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à ré.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RR2141-1AA30 SIEMENS Relais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à ré..

3RR2141-1AA30

SIEMENS

Relais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à réglage analogique surveillance de courant apparent 1,6-16 A, 20-400 Hz, biphasé Alimentation 24 V CA/CC 1 contact inverseur Surveillance de dépassement haut/bas du courant Perte de phase, rupture de fil avec ou sans mémoire défaut Temporisation au démarrage 0-60 s Suppression des pointes de perturbation 0-30 s Hystérésis de commutation 6 % Connectique par bornes à vis

Plus de détails


Relais > Relais de surveillance de courant

CONTRÔLE ET CONTACTEURS > Relais thermiques

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $129.48
Prix unitaire: $129.48

Quantité Prix
1+$129.48
2+$112.69
3+$109.44
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données techniques

Relais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à réglage analogique surveillance de courant apparent 1,6-16 A, 20-400 Hz, biphasé Alimentation 24 V CA/CC 1 contact inverseur Surveillance de dépassement haut/bas du courant Perte de phase, rupture de fil avec ou sans mémoire défaut Temporisation au démarrage 0-60 s Suppression des pointes de perturbation 0-30 s Hystérésis de commutation 6 % Connectique par bornes à vis
nom de marque produitSIRIUS
désignation du produitRelais de surveillance
version du produitréglage analogique, surveillance du courant sur 2 phases
désignation type de produit3RR2
Caractéristiques techniques générales
taille du contacteur combinable spécifique aux entreprisesS00
puissance apparente d'emploi valeur assignée4 VA
tension d'isolement pour catégorie de surtension III selon IEC 60664
● pour degré de pollution 3 valeur assignée690 V
tension de tenue aux chocs valeur assignée6 kV
degré de protection IP
● face avantIP20
● de la borne de raccordementIP20
tenue aux chocs15g / 11 ms
tenue aux vibrations10 ... 55 Hz / 0,35 mm
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
désignation du matériel selon IEC 81346-2:2009K
précision de répétabilité relative2 %
Directive RoHS (date)10/01/2009
Tension d’alimentation
type de tension de la tension d'alimentationCA/CC
tension d'alimentation 1 pour AC
● pour 50 Hz valeur assignée24 V
● pour 60 Hz valeur assignée24 V
tension d'alimentation 1 pour DC valeur assignée24 V
fréquence de la tension d'alimentation 150 ... 60 Hz
Circuit de mesure
type de courant pour la surveillanceAC
valeur de réponse du courant réglable
● 11,6 ... 16 A
● 21,6 ... 16 A
durée de temporisation de réponse réglable
● au démarrage0 ... 60 s
● en cas de dépassement de la valeur supérieure/inférieure0 ... 30 s
Précision
dérive thermique par °C0,1 %/°C
Communication/ Protocole
protocole pris en charge protocole IO-LinkNon
type d'alimentation en tension par maître IO-LinkNon
Circuit auxiliaire
nombre d'inverseurs
● pour contacts auxiliaires1
courant d'emploi des contacts auxiliaires pour AC-15
● pour 24 V3 A
● pour 230 V3 A
● pour 400 V3 A
courant d'emploi des contacts auxiliaires pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
capacité de charge des contacts auxiliaires selon ULB300 / R300
Circuit principal
puissance d'emploi valeur assignée2,5 W
courant permanent admissible de la sortie statique en mode SIO200 mA
courant d'emploi pour 17 V min.5 mA
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
immunité aux perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
Raccordements/ Bornes
constituant du produit bornier amovible du circuit principalNon
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électrique
● pour circuit principalraccordement à vis
● pour circuits auxiliaire et de commanderaccordement à vis
type de sections de câble raccordables
● pour contacts principaux
— âme massive2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
— âme souple avec embouts2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● pour câbles AWG pour contacts principaux1 x 12, 2 x (20 ... 14)
section de câble raccordable pour contacts principaux
● âme massive ou multibrin0,75 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— âme souple avec embouts1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (20 ... 14)
numéro AWG comme section codée de câble raccordable pour contacts principaux20 ... 12
couple de serrage pour bornes à vis0,8 ... 1,2 N·m
Montage/ fixation/ dimensions
position de montageau choix
type de fixationmontage direct
hauteur79 mm
largeur45 mm
profondeur80 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté6 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté6 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :21/12/2020
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RR2141-1AA30
Description d'articleRelais de surveillance, pouvant être monté sur contacteur 3RT2, taille S00 Basic, à réglage analogique surveillance de courant apparent 1,6-16 A, 20-400 Hz, biphasé Alimentation 24 V CA/CC 1 contact inverseur Surveillance de dépassement haut/bas du courant Perte de phase, rupture de fil avec ou sans mémoire défaut Temporisation au démarrage 0-60 s Suppression des pointes de perturbation 0-30 s Hystérésis de commutation 6 % Connectique par bornes à vis
Famille de produitSurveillance de courant et de courant actif
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)60 Jour(s)
Poids Net par quantité0.180 kg
Dimension emballage86.00 x 97.00 x 56.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209787230
UPC662643853704
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5343
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-02
eClass7.127-37-18-02
eClass827-37-18-02
eClass927-37-18-02
eClass9.127-37-18-02
ETIM5EC001440
ETIM6EC001440
ETIM7EC001440
ETIM8EC001440
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001440 - Relais de surveillance de courant

Valeur Unité
transformateur de mesure de courant externe (EF001923) -
finition du raccordement électrique (EF003961) raccordement à vis
avec pinces amovibles (EF003340) true
sous-intensité de courant monophasée possible (EF003405) false
sous-intensité de courant triphasée possible (EF003406) false
surintensité de courant monophasée possible (EF003407) false
surintensité de courant triphasée possible (EF003408) false
fenêtre monophasée possible (EF003394) false
fenêtre triphasée possible (EF003395) false
contient une fonction tension continue-sous-intensité de courant (EF003409) false
contient une fonction tension continue-surintensité de courant (EF003410) false
fonction fenêtre de courant continu (EF003411) false
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '24']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '24']V
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '24']V
type de tension d'actionnement (EF008242) AC/DC
plage de mesure du courant (EF000417) ['1.6', '16.0']A
délai de temporisation du déclenchement min. réglable (EF008190) 0s
délai de temporisation du déclenchement max. admissible (EF008189) 60s
délai de retardement du déclenchement min. réglable (EF008192) 0s
délai de retardement du déclenchement max. admissible (EF008191) 30s
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant que contacts à fermeture (EF008256) -
nombre de contacts en tant qu'inverseurs (EF008257) -
largeur (EF000008) 45.0mm
hauteur (EF000040) 79.0mm
profondeur (EF000049) 80.0mm


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf 279 Mbytes
3RR2141-1AA30 3RR2141-1AA30 FR_3RR2141-1AA30.pdf 259 Kbytes 3RR2141-1AA30 3RR2141-1AA30 FR_3RR2141-1AA30.pdf
