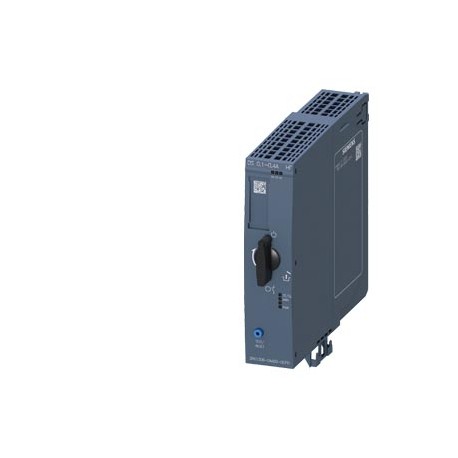

3RK1308-0AA00-0CP0 SIEMENS Direktstarter High Feature elektronisch schaltend elektronischer Überlastschutz b.. Vergrößern

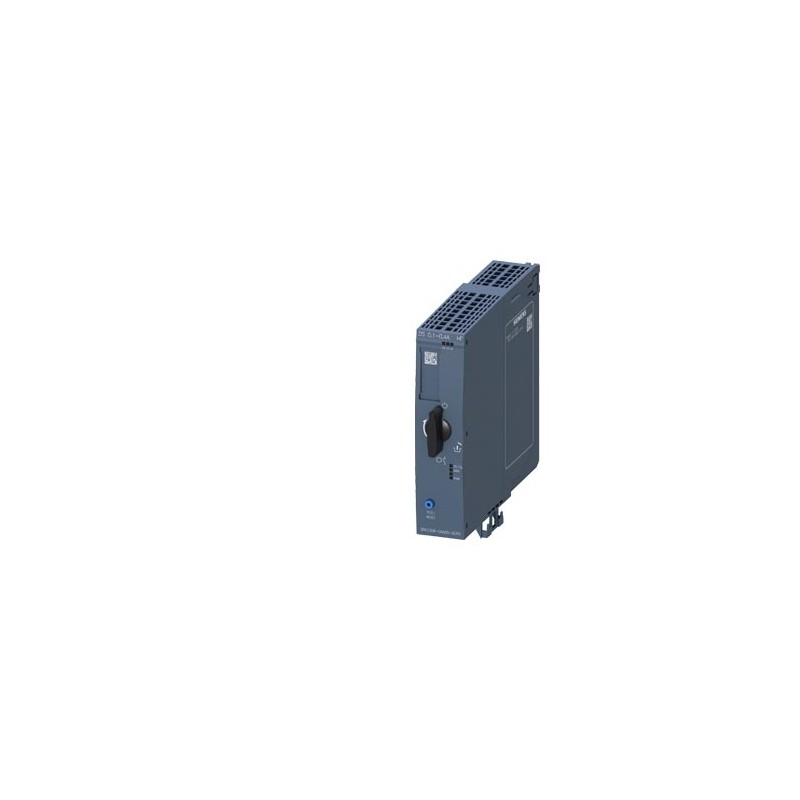

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RK1308-0AA00-0CP0 SIEMENS Direktstarter High Feature elektronisch schaltend elektronischer Überlastschutz b..

3RK1308-0AA00-0CP0

SIEMENS

Direktstarter High Feature; elektronisch schaltend; elektronischer Überlastschutz bis 0,09kW / 400V; Einstellbereich 0,1 .. 0,4A; PROFIenergy; Option: 3DI/LC-Modul

High Feature Direktstarter; elektronisches Manövrieren; elektronischer Überlastschutz bis 0,09 kW/400 V; Einstellbereich 0,1...0,4 A; PROFIenergie; Option: 3DI/LC-Modul

Mehr Infos


KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $408.72
Stückpreis: $408.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Direktstarter High Feature; elektronisch schaltend; elektronischer Überlastschutz bis 0,09kW / 400V; Einstellbereich 0,1 .. 0,4A; PROFIenergy; Option: 3DI/LC-Modul
Produkt-MarkennameSIMATIC
ProduktkategorieMotorstarter
Produkt-BezeichnungDirektstarter
Produkttyp-BezeichnungET 200SP
Allgemeine technische Daten
AuslöseklasseCLASS OFF / 5 / 10 einstellbar
Gerätevariante gemäß IEC 60947-4-23
ProduktfunktionDirektstarter
● Vor-Ort-BedienungJa
● GeräteeigenschutzJa
● remote Firmware updateJa
● für Spannungsversorgung VerpolschutzJa
Isolationsspannung Bemessungswert500 V
Verschmutzungsgrad2
ÜberspannungskategorieIII
Stoßspannungsfestigkeit Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung
● zwischen Haupt- und Hilfsstromkreis500 V
Schockfestigkeit6g / 11 ms
Schwingfestigkeit15 mm bis 6 Hz, 2g bis 500 Hz
Schalthäufigkeit maximal1 1/s
mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typisch30 000 000
Zuordnungsart1
Referenzkennzeichen gemäß IEC 81346-2:2009Q
RoHS-Richtlinie (Datum)04/15/2016
Produktfunktion
● DirektstartenJa
● WendestartenNein
Produktbestandteil Ausgang für MotorbremseNein
Produktfunktion Kurzschluss-SchutzJa
Ausführung des KurzschlussschutzesSicherung
Ausschaltvermögen Grenzkurzschlussstrom (Icu)
● bei 400 V Bemessungswert55 kA
● bei 500 V Bemessungswert55 kA
● bei 500 V gemäß UL 60947 Bemessungswert100 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) im IT-Netz
● bei 400 V Bemessungswert55 kA
● bei 500 V Bemessungswert55 kA
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1Klasse A
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6Klasse A
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-28 kV Luftentladung
leitungsgebundene HF-Störaussendung gemäß CISPR11Klasse A für Industriebereich
feldgebundene HF-Störaussendung gemäß CISPR11Klasse A für Industriebereich
Sicherheitsrelevante Kenngrößen
MTBF48 y
sicherer ZustandLastkreis offen
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher
Hauptstromkreis
Polzahl für Hauptstromkreis3
Ausführung des SchaltkontaktsHybrid
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers0,1 ... 0,4 A
Mindestlast [%]50 %; vom kleinsten einstellbaren Nennstrom
Ausführung des Motorschutzeselektronisch
Betriebsspannung Bemessungswert48 ... 500 V
relative symmetrische Toleranz der Betriebsspannung10 %
Betriebsfrequenz 1 Bemessungswert50 Hz
Betriebsfrequenz 2 Bemessungswert60 Hz
relative symmetrische Toleranz der Betriebsfrequenz5 %
relative positive Toleranz der Betriebsfrequenz5 %
relative negative Toleranz der Betriebsfrequenz5 %
Betriebsstrom bei AC bei 400 V Bemessungswert0,4 A
Strombelastbarkeit bei Anlauf maximal4 A
Betriebsleistung für Drehstrommotor bei 400 V bei 50 Hz0,06 ... 0,12 kW
Eingänge/ Ausgänge
Anzahl der Digitaleingänge4
● Anmerkung4 über 3DI/LC-Modul
Versorgungsspannung
Spannungsart der VersorgungsspannungDC
Versorgungsspannung 1 bei DC Bemessungswert
● minimal zulässig20,4 V
● maximal zulässig28,8 V
Versorgungsspannung bei DC Bemessungswert24 V
aufgenommener Strom bei Bemessungswert der Versorgungsspannung
● bei Betriebsart Standby85 mA
● während Betrieb140 mA
● bei Einschalten des Motors230 mA
Verlustleistung [W] bei Bemessungswert der Versorgungsspannung
● bei Schaltzustand AUS mit Bypass-Schaltung2 W
● bei Schaltzustand EIN mit Bypass-Schaltung3,4 W
Einschaltstromspitze bei 24 V25 A; für einen Gruppenaufbau Handbuch beachten
Dauer der Einschaltstromspitze bei 24 V0,145 ms
Reaktionszeiten
Einschaltverzögerungszeit20 ms
Ausschaltverzögerungszeit35 ... 50 ms
Leistungselektronik
Betriebsstrom
● bei 40 °C Bemessungswert0,4 A
● bei 50 °C Bemessungswert0,4 A
● bei 55 °C Bemessungswert0,4 A
● bei 60 °C Bemessungswert0,4 A
Einbau/ Befestigung/ Abmessungen
Einbaulagesenkrecht, waagrecht (Derating beachten)
Befestigungsartsteckbar in BaseUnit
Höhe142 mm
Breite30 mm
Tiefe150 mm
einzuhaltender Abstand bei Reihenmontage
● aufwärts50 mm
● abwärts50 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal4 000 m; Derating siehe Handbuch
Umgebungstemperatur
● während Betrieb-25 ... +60 °C; Derating siehe Handbuch
● während Lagerung-40 ... +70 °C
● während Transport-40 ... +70 °C
Umweltkategorie während Betrieb gemäß IEC 607213K6 (keine Eisbildung, keine Betauung), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen)
relative Luftfeuchte während Betrieb10 ... 95 %
Luftdruck gemäß SN 31205900 ... 1 060 hPa
Kommunikation/ Protokoll
Protokoll wird unterstützt
● PROFIBUS DP-ProtokollJa
● PROFINET-ProtokollJa
Produktfunktion Bus-KommunikationJa
Protokoll wird unterstützt AS-Interface-ProtokollNein
Produktfunktion
● unterstützt PROFIenergy MesswerteJa
● unterstützt PROFIenergy AusschaltenJa
Adressraumspeicher des Adressbereichs
● der Eingänge4 byte
● der Ausgänge2 byte
Ausführung des elektrischen Anschlusses der KommunikationsschnittstelleSteckkontakt zu Base Unit
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
● 1 für digitale Eingangssignaleansteckbares Modul - Zubehör
Ausführung des elektrischen Anschlusses
● für Einspeisung der HauptenergieSteckkontakt zu Base Unit
● für lastseitigen AbgangSteckkontakt zu Base Unit
● zur Einspeisung der VersorgungsspannungSteckkontakt zu Base Unit
Leitungslänge für Motor ungeschirmt maximal200 m
UL/CSA Bemessungsdaten
Volllaststrom (FLA) für 3-phasigen Drehstrommotor bei 480 V Bemessungswert0,4 A
Betriebsspannung bei AC bei 60 Hz gemäß CSA und UL Bemessungswert480 V
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

Bestätigungen

CCC

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

SonstigeGefahrgut

Bestätigungen

PROFIBUS-Zertifizierung

Transport Information

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:22.10.2021
Datum:
05.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RK1308-0AA00-0CP0
ArtikelbeschreibungDirektstarter High Feature; elektronisch schaltend; elektronischer Überlastschutz bis 0,09kW / 400V; Einstellbereich 0,1 .. 0,4A; PROFIenergy; Option: 3DI/LC-Modul
ProduktfamilieMotorstarter ET 200SP
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42D
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)20 Tag(e)
Nettogewicht pro ME0,534 kg
Verpackungsmaße73,00 x 182,00 x 170,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621067315
UPC804766990281
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3724
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 15.04.2016
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.
