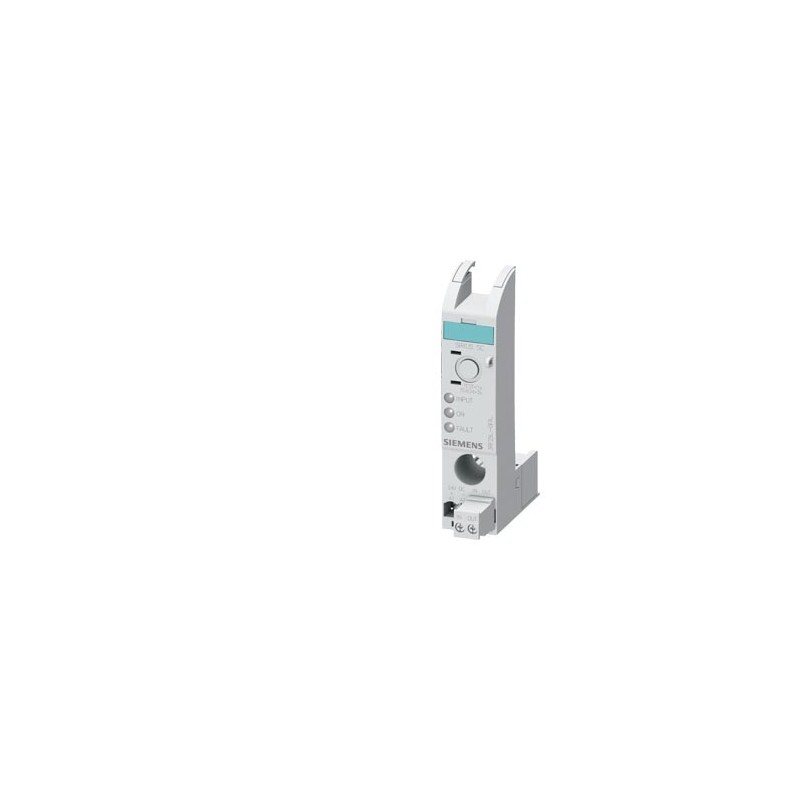

3RF2920-0FA08 SIEMENS Lastüberwachung Basis Strombereich 20 A / 40 °C Steuerspannung DC 24 V Ausgang NO für .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RF2920-0FA08 SIEMENS Lastüberwachung Basis Strombereich 20 A / 40 °C Steuerspannung DC 24 V Ausgang NO für ..

3RF2920-0FA08

SIEMENS

Lastüberwachung Basis Strombereich 20 A / 40 °C Steuerspannung DC 24 V Ausgang NO für Halbleiterrelais / Schütz

SIRIUS Halbleiter-Funktionsmodule 3RF2, Grundlastüberwachung Intensitätsbereich 20A 40 Grad C Steuerspannung 24V DC für Sirius Relais Halbleiterschütz. 3RF2.

Mehr Infos


KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $147.28
Stückpreis: $147.28
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Lastüberwachung Basis Strombereich 20 A / 40 °C Steuerspannung DC 24 V Ausgang NO für Halbleiterrelais / Schütz
Produkt-MarkennameSIRIUS
Produkt-BezeichnungLastüberwachung Basis
Hersteller-Artikelnummer
● _1 des bestellbaren Zubehörs3RF2900-0RA88
Produkt-Bezeichnung
● _1 des bestellbaren Zubehörsplombierbare Abdeckkappe
Allgemeine technische Daten
Produktfunktionfür Halbleiterrelais / -schütze 3RF2
Verlustleistung [W] bei Bemessungswert Strom ohne Laststromanteil typisch0,6 W
Isolationsspannung Bemessungswert600 V
Verschmutzungsgrad3
Schockfestigkeit gemäß IEC 60068-2-2715g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-62g
Ausführung der SchaltfunktionTransistor
Referenzkennzeichen gemäß IEC 81346-2:2009B
RoHS-Richtlinie (Datum)05/01/2012
Hauptstromkreis
Polzahl für Hauptstromkreis0
Anzahl der Schließer für Hauptkontakte0
Anzahl der Öffner für Hauptkontakte0
SpannungsartDC
Betriebsfrequenz Bemessungswert50 ... 60 Hz
relative symmetrische Toleranz der Betriebsfrequenz10 %
Betriebsstrom
● bei AC-51 Bemessungswert20 A
Derating-Temperatur40 °C
Steuerstromkreis/ Ansteuerung
SpannungsartDC
Steuerspeisespannung bei DC Bemessungswert18 ... 30 V
Steuerspeisespannung 1
● bei DC Bemessungswert24 V
● bei DC24 V
Steuerspeisespannung bei DC Endwert für Signal<0>-Erkennung5 V
Steuerstrom bei minimaler Steuerspeisespannung
● bei DC2 mA
Steuerstrom bei DC Bemessungswert25 mA
Hilfsstromkreis
Anzahl der Öffner für Hilfskontakte0
Anzahl der Schließer für Hilfskontakte0
Anzahl der Wechsler für Hilfskontakte0
Einbau/ Befestigung/ Abmessungen
Befestigungsartaufsteckbar
● ReiheneinbauJa
Höhe101,5 mm
Breite22,5 mm
Tiefe67 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
● für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hilfs- und Steuerkontakte
— eindrähtig1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— feindrähtig mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— feindrähtig ohne Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● bei AWG-Leitungen für Hilfs- und Steuerkontakte1x (AWG 20 ... 12)
Anzugsdrehmoment für Hilfs- und Steuerkontakte bei Schraubanschluss0,5 ... 0,6 N·m
Anzugsdrehmoment [lbf·in] für Hilfs- und Steuerkontakte bei Schraubanschluss4,5 ... 5,3 lbf·in
Ausführung des Gewindes der Anschlussschraube der Hilfs- und SteuerkontakteM3
Abisolierlänge der Leitung für Hilfs- und Steuerkontakte7 mm
Sicherheitsrelevante Kenngrößen
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal1 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-55 ... +80 °C
Elektromagnetische Verträglichkeit
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV / 5 kHz Verhaltenskriterium 2
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV Verhaltenskriterium 2
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV Verhaltenskriterium 2
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6140 dBuV im Frequenzbereich 0,15 ... 80 MHz, Verhaltenskriterium 1
elektrostatische Entladung gemäß IEC 61000-4-24 kV Kontaktentladung / 8 kV Luftentladung, Verhaltenskriterium 2
leitungsgebundene HF-Störaussendung gemäß CISPR11Klasse A für Industriebereich
feldgebundene HF-Störaussendung gemäß CISPR11Klasse B für Wohn-, Geschäfts- und Gewerbebereich
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)Konformitätserklärung

CSA

Bestätigungen

UL

EAC

RCM

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenSonstige

Typprüfbescheinigung/Werkszeugnis

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:17.03.2021
Datum:
02.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RF2920-0FA08
ArtikelbeschreibungLastüberwachung Basis Strombereich 20 A / 40 °C Steuerspannung DC 24 V Ausgang NO für Halbleiterrelais / Schütz
ProduktfamilieFunktionsmodule SIRIUS 3RF29
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)60 Tag(e)
Nettogewicht pro ME0,047 kg
Verpackungsmaße29,00 x 99,00 x 107,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209581067
UPC754554863207
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3726
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleititanzirkonoxid

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-92-01
eClass7.127-37-92-01
eClass827-37-92-01
eClass927-37-92-01
eClass9.127-37-92-01
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1432-12-17-02

ETIM-Daten

ETIM: EC000066 - Leistungsschütz zum Schalten von Wechselstrom

Wert Einheit
Anschlussart Hauptstromkreis (EF006819) -
Bemessungsbetriebsleistung NEMA (EF011960) -kW
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['18', '30']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 20A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) -A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) -A
Geeignet für Reiheneinbau (EF001126) true
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 0
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) -kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) -kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
