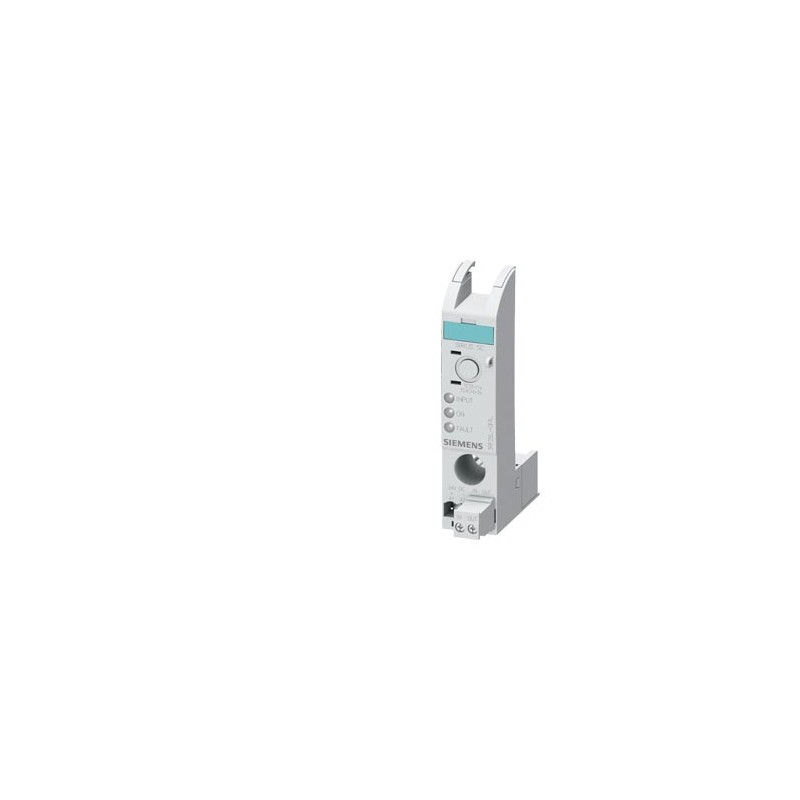

3RF2920-0FA08
SIEMENS
1
surveillance de la charge Base plage de courant 20 A / 40 °C tension de commande 24 V CC sortie NO pour relais à semiconducteur / contacteur
CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
surveillance de la charge Base plage de courant 20 A / 40 °C tension de commande 24 V CC sortie NO pour relais à semiconducteur / contacteur | ||||||||||||||||||||||||||
nom de marque produit | SIRIUS | |||||||||||||||||||||||||
désignation du produit | version de base surveillance de charge | |||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||
● _1 des accessoires à commander | 3RF2900-0RA88 | |||||||||||||||||||||||||
désignation du produit | ||||||||||||||||||||||||||
● _1 des accessoires à commander | capot plombable | |||||||||||||||||||||||||
Caractéristiques techniques générales | ||||||||||||||||||||||||||
fonction produit | pour relais / contacteurs statiques 3RF2 | |||||||||||||||||||||||||
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique | 0,6 W | |||||||||||||||||||||||||
tension d'isolement valeur assignée | 600 V | |||||||||||||||||||||||||
degré de pollution | 3 | |||||||||||||||||||||||||
tenue aux chocs selon IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
tenue aux vibrations selon IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
version de la fonction de commutation | transistor | |||||||||||||||||||||||||
désignation du matériel selon IEC 81346-2:2009 | B | |||||||||||||||||||||||||
Directive RoHS (date) | 05/01/2012 | |||||||||||||||||||||||||
Circuit principal | ||||||||||||||||||||||||||
nombre de pôles pour circuit principal | 0 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts principaux | 0 | |||||||||||||||||||||||||
nombre de contacts NF pour contacts principaux | 0 | |||||||||||||||||||||||||
type de tension | DC | |||||||||||||||||||||||||
fréquence de service valeur assignée | 50 ... 60 Hz | |||||||||||||||||||||||||
tolérance symétrique relative de la fréquence d'emploi | 10 % | |||||||||||||||||||||||||
courant d'emploi | ||||||||||||||||||||||||||
● pour AC-51 valeur assignée | 20 A | |||||||||||||||||||||||||
température de déclassement | 40 °C | |||||||||||||||||||||||||
Circuit de commande/ Commande | ||||||||||||||||||||||||||
type de tension | DC | |||||||||||||||||||||||||
tension d'alimentation de commande pour DC valeur assignée | 18 ... 30 V | |||||||||||||||||||||||||
tension d'alimentation de commande 1 | ||||||||||||||||||||||||||
● pour DC valeur assignée | 24 V | |||||||||||||||||||||||||
● pour DC | 24 V | |||||||||||||||||||||||||
tension d'alimentation de commande pour DC valeur finale de reconnaissance du signal <0> | 5 V | |||||||||||||||||||||||||
courant de commande pour tension min. d'alimentation de commande | ||||||||||||||||||||||||||
● pour DC | 2 mA | |||||||||||||||||||||||||
courant de commande pour DC valeur assignée | 25 mA | |||||||||||||||||||||||||
Circuit auxiliaire | ||||||||||||||||||||||||||
nombre de contacts NF pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
nombre d'inverseurs pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
Montage/ fixation/ dimensions | ||||||||||||||||||||||||||
type de fixation | emboîtable | |||||||||||||||||||||||||
● montage en série | Oui | |||||||||||||||||||||||||
hauteur | 101,5 mm | |||||||||||||||||||||||||
largeur | 22,5 mm | |||||||||||||||||||||||||
profondeur | 67 mm | |||||||||||||||||||||||||
Raccordements/ Bornes | ||||||||||||||||||||||||||
version du raccordement électrique | ||||||||||||||||||||||||||
● pour circuits auxiliaire et de commande | raccordement à vis | |||||||||||||||||||||||||
type de sections de câble raccordables | ||||||||||||||||||||||||||
● pour contacts auxiliaires et de commande | ||||||||||||||||||||||||||
— âme massive | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— âme souple avec embouts | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— âme souple sans traitement de l'embout | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
● pour câbles AWG pour contacts auxiliaires et de commande | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
couple de serrage pour contacts auxiliaires et de commande pour bornes à vis | 0,5 ... 0,6 N·m | |||||||||||||||||||||||||
couple de serrage [lbf·in] pour contacts auxiliaires et de commande pour bornes à vis | 4,5 ... 5,3 lbf·in | |||||||||||||||||||||||||
version du filetage de la vis de raccordement des contacts auxiliaires et de commande | M3 | |||||||||||||||||||||||||
longueur de dénudage du câble pour contacts auxiliaires et de commande | 7 mm | |||||||||||||||||||||||||
Sécurité | ||||||||||||||||||||||||||
degré de protection IP face avant selon IEC 60529 | IP20 | |||||||||||||||||||||||||
protection contre les contacts face avant selon IEC 60529 | protégé contre les contacts avec les doigts en cas de contact vertical par l'avant | |||||||||||||||||||||||||
Conditions ambiantes | ||||||||||||||||||||||||||
altitude d'implantation pour altitude au-dessus de max. | 1 000 m | |||||||||||||||||||||||||
température ambiante | ||||||||||||||||||||||||||
● en service | -25 ... +60 °C | |||||||||||||||||||||||||
● à l'entreposage | -55 ... +80 °C | |||||||||||||||||||||||||
Compatibilité électromagnétique | ||||||||||||||||||||||||||
perturbation par conduction | ||||||||||||||||||||||||||
● par salves selon IEC 61000-4-4 | 2 kV / 5 kHz critère de comportement 2 | |||||||||||||||||||||||||
● surge conducteur-terre selon IEC 61000-4-5 | 2 kV critère de comportement 2 | |||||||||||||||||||||||||
● surge conducteur-conducteur selon IEC 61000-4-5 | 1 kV critère de comportement 2 | |||||||||||||||||||||||||
● champs rayonnés haute fréquence selon IEC 61000-4-6 | 140 dBuV dans la plage de fréquences de 0,15 ... 80 MHz, critère de comportement 1 | |||||||||||||||||||||||||
décharge électrostatique selon IEC 61000-4-2 | Décharge au contact 4 kV / décharge dans l'air 8 kV, critère de comportement 2 | |||||||||||||||||||||||||
émission de perturbations HF conduites selon CISPR11 | Classe A pour locaux industriels | |||||||||||||||||||||||||
émission de perturbations HF rayonnées selon CISPR11 | Classe B pour locaux résidentiels et tertiaires | |||||||||||||||||||||||||
Certificats/ homologations | ||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Autres informations | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||
dernière modification : | 17/03/2021 | |||||||||||||||||||||||||
Date 11/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
Produit | ||||||||||||||||||||||||||||||||||
Numéro d'article | 3RF2920-0FA08 | |||||||||||||||||||||||||||||||||
Description d'article | surveillance de la charge Base plage de courant 20 A / 40 °C tension de commande 24 V CC sortie NO pour relais à semiconducteur / contacteur | |||||||||||||||||||||||||||||||||
Famille de produit | Modules de fonction SIRIUS 3RF29 | |||||||||||||||||||||||||||||||||
Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
Données Prix | ||||||||||||||||||||||||||||||||||
Groupe de prix | 41C | |||||||||||||||||||||||||||||||||
Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||
Informations Livraison | ||||||||||||||||||||||||||||||||||
Caractéristiques d'exportation | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Délai Appro Fsseur (hors transport) | 60 Jour(s) | |||||||||||||||||||||||||||||||||
Poids Net par quantité | 0.047 kg | |||||||||||||||||||||||||||||||||
Dimension emballage | 29.00 x 99.00 x 107.00 | |||||||||||||||||||||||||||||||||
Unité de mesure de l'emballage | MM | |||||||||||||||||||||||||||||||||
Quantité | 1 Pc | |||||||||||||||||||||||||||||||||
Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||
Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||
EAN | 4011209581067 | |||||||||||||||||||||||||||||||||
UPC | 754554863207 | |||||||||||||||||||||||||||||||||
N° d'Export | 85364900 | |||||||||||||||||||||||||||||||||
Rubrique catalogue (PDF) | CC-IC10 | |||||||||||||||||||||||||||||||||
Groupe de produit | 3726 | |||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||
Pays d'origine | Rep.Tchèque | |||||||||||||||||||||||||||||||||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.05.2012 | |||||||||||||||||||||||||||||||||
Classe de produit | A: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel) | |||||||||||||||||||||||||||||||||
Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||
Classification | ||||||||||||||||||||||||||||||||||
|
Valeur | Unité | |
---|---|---|
type de raccordement du circuit principal (EF006819) | - | |
puissance de fonctionnement nominale NEMA (EF011960) | - | kW |
tension d'alimentation de courant nominal Us CC (EF003980) | ['18', '30'] | V |
type de tension d'actionnement (EF008242) | DC | |
courant de fonctionnement nominal CA-1, 400 V (EF001393) | 20 | A |
courant de fonctionnement nominal CA-3, 400 V (EF001392) | - | A |
courant de fonctionnement nominal CA-4, 400 V (EF008495) | - | A |
adapté à un montage sur rail (EF001126) | true | |
nombre de contacts auxiliaires à fermeture (EF001376) | 0 | |
nombre de contacts auxiliaires à ouverture (EF001377) | 0 | |
nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 | |
nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 0 | |
puissance de fonctionnement nominale CA-4, 400 V (EF008496) | - | kW |
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) | - | kW |
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) | - | V |
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) | - | V |
