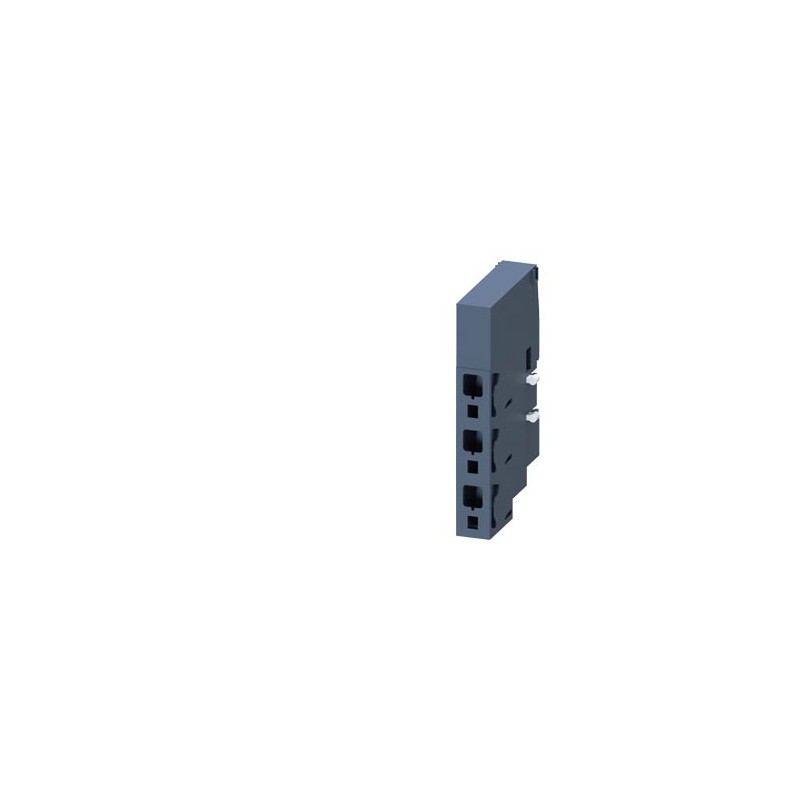

3RA6830-5AC SIEMENS Einspeisung links oder rechts Anschluss Hauptstromkreis: Federzuganschluss Anschlussklem.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RA6830-5AC SIEMENS Einspeisung links oder rechts Anschluss Hauptstromkreis: Federzuganschluss Anschlussklem..

3RA6830-5AC

SIEMENS

Einspeisung links oder rechts Anschluss Hauptstromkreis: Federzuganschluss Anschlussklemme maximal 25 mm2

Mehr Infos


Niederspannungsschaltgeräte > Sockel für Leistungsschalter

KONTROLLE UND SCHÜTZE > SIRIUS Kompaktabzweig Wendestarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002043 - Sockel für Leistungsschalter

Wert Einheit
Bemessungsstrom In (EF008250) 63A
Polzahl (EF001391) 3
Ausführung als Sammelschienenadapter (EF006965) false
Ausführung als Einbaugerät (EF006954) true
Anschlussart Hauptstromkreis (EF006819) Federzuganschluss


Einspeisung links oder rechts Anschluss Hauptstromkreis: Federzuganschluss Anschlussklemme maximal 25 mm2
Allgemeine technische Daten
Produkt-MarkennameSIRIUS
Produkt-BezeichnungEinspeisung links oder rechts
Schutzart IPIP20
Verschmutzungsgrad3
Aufstellungshöhe bei Höhe über NN maximalm2 000
Umgebungstemperatur
● während Transport°C-55 ... +80
● während Lagerung°C-55 ... +80
● während Betrieb°C-20 ... +60
Schwingfestigkeitf = 4 bis 5,8 Hz; d = 15 mm; f = 5,8 bis 500 Hz; a = 2 m / s2 10 Zyklen
SchockfestigkeitHalbsinus a = 6 m/s2 bei 10 ms; 3 pos. und 3 neg. Schock in allen Achsen
Referenzkennzeichen gemäß DIN EN 61346-2W
Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750W
Hauptstromkreis
Betriebsstrom bei AC bei 400 V BemessungswertA63
Betriebsspannung bei AC-3 Bemessungswert maximalV690
Einbau/ Befestigung/ Abmessungen
BefestigungsartSchraub- und Schnappbefestigung
Breitemm27
Höhemm154
Tiefemm107
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses für HauptstromkreisFederzuganschluss
Abisolierlänge für Hauptkontaktemm23
anschließbarer Leiterquerschnitt für Einspeisung für Hauptkontakte bei Nutzung der oberen Klemmstelle
● eindrähtigmm²4 ... 35
● mehrdrähtigmm²4 ... 35
● feindrähtig mit Aderendbearbeitungmm²4 ... 25
● feindrähtig ohne Aderendbearbeitungmm²6 ... 25
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Einspeisung für Hauptkontakte
● bei Nutzung der oberen Klemmstelle10 ... 3
Art der anschließbaren Leiterquerschnitte für Einspeisung für Hauptkontakte bei Nutzung der oberen Klemmstelle
● eindrähtig4 ... 35 mm²
● mehrdrähtig4 ... 35 mm²
● feindrähtig mit Aderendbearbeitung4 ... 25 mm²
● feindrähtig ohne Aderendbearbeitung6 ... 25 mm²
Art der anschließbaren Leiterquerschnitte bei AWG-Leitungen für Einspeisung für Hauptkontakte
● bei Nutzung der oberen Klemmstelle10 ... 3
Approbationen/ Zertifikate
allgemeine Produkt­zulassungEMV (Elektro­magnetische Verträglichkeit)Konformitäts­erklärungPrüf­bescheinigungen

UL

EAC

RCM

EG/EU-Konformitätsbescheinigung

Sonstige

Typprüfbescheinigung/Werkszeugnis

Schiffbau

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

sonstiges

Bestätigungen

Sicherheitsrelevante Kenngrößen
Berührungsschutz gegen elektrischen Schlagfingersicher
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:27.06.2020


Produkt
Artikelnummer3RA6830-5AC
ArtikelbeschreibungEinspeisung links oder rechts Anschluss Hauptstromkreis: Federzuganschluss Anschlussklemme maximal 25 mm2
ProduktfamilieEinspeisesystem für 3RA6
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe42F / 42F
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk2 Tag(e)
Nettogewicht pro ME0,001 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße138,00 x 160,00 x 60,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209725348
UPC662643360684
Statistische Warennummer85369010
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5340
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-22
eClass7.127-37-04-22
eClass827-37-04-22
eClass927-37-04-22
eClass9.127-37-04-22
ETIM4EC002043
ETIM5EC002043
ETIM6EC002043
ETIM7EC002043
IDEA44604
UNSPSC1432-15-17-05
UNSPSC1539-12-14-32
