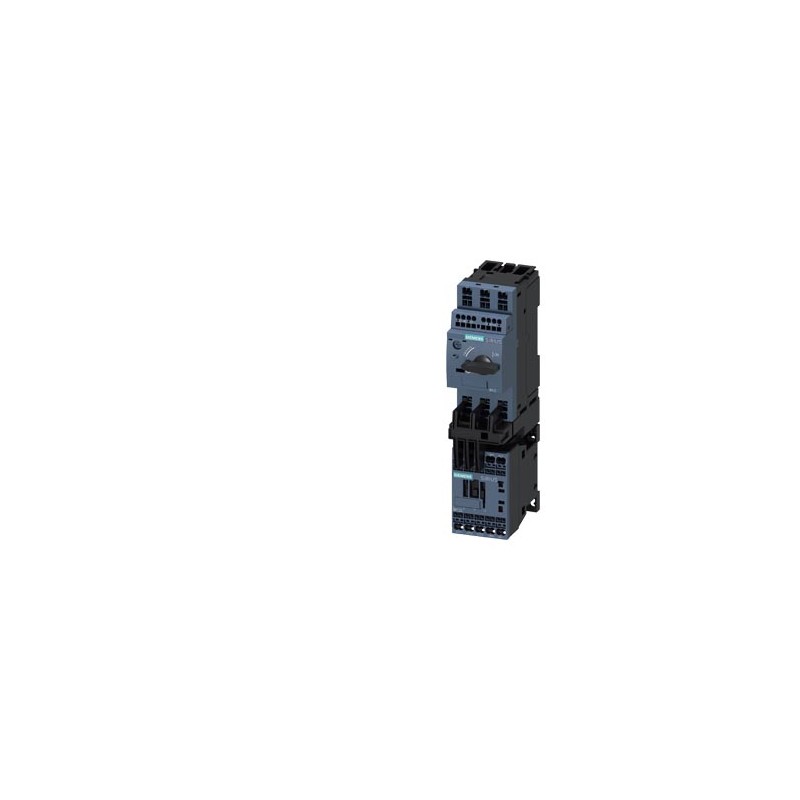

3RA2115-1AE15-1FB4
SIEMENS
1
Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 1,10...1,60 A DC 24 V Federzuganschluss für Hutschienenmontage (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) mit Diode (integriert)
SICHERUNGSLOSE LASTABZWEIGUNG START., 400 V AC, BAUGRÖSSE S00 1,10...1,60 BIS 24 V DC-FEDERKLEMMEN FÜR STANDARDSCHIENENMONTAGE, (ERFÜLLT AUCH T. VON KOORD. 1) ART DER KOORD. 2, IQ = 150 KA 1 NO (SCHÜTZ) MIT DIODE (INTEGRIERT). Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.
KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 1,10...1,60 A DC 24 V Federzuganschluss für Hutschienenmontage (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) mit Diode (integriert) | ||||||||||||||||||||||||||||||||||||||
Produkt-Markenname | SIRIUS | |||||||||||||||||||||||||||||||||||||
Produkt-Bezeichnung | Direktstarter | |||||||||||||||||||||||||||||||||||||
Ausführung des Produkts | für Hutschiene oder Schraubbefestigung | |||||||||||||||||||||||||||||||||||||
Produkttyp-Bezeichnung | 3RA21 | |||||||||||||||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||||||||||||||
● des mitgelieferten Schützes | 3RT2015-2FB41 | |||||||||||||||||||||||||||||||||||||
● des mitgelieferten Leistungsschalters | 3RV2011-1AA25 | |||||||||||||||||||||||||||||||||||||
● des mitgelieferten Verbindungsbausteins | 3RA2911-2AA00 | |||||||||||||||||||||||||||||||||||||
Allgemeine technische Daten | ||||||||||||||||||||||||||||||||||||||
Baugröße des Leistungsschalters | S00 | |||||||||||||||||||||||||||||||||||||
Baugröße des Verbraucherabzweigs | S00 | |||||||||||||||||||||||||||||||||||||
Verlustleistung [W] bei Bemessungswert Strom | ||||||||||||||||||||||||||||||||||||||
● bei AC bei warmem Betriebszustand je Pol | 2,6 W | |||||||||||||||||||||||||||||||||||||
● ohne Laststromanteil typisch | 4 W | |||||||||||||||||||||||||||||||||||||
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert | 690 V | |||||||||||||||||||||||||||||||||||||
Stoßspannungsfestigkeit Bemessungswert | 6 kV | |||||||||||||||||||||||||||||||||||||
Schutzart NEMA | sonstige | |||||||||||||||||||||||||||||||||||||
Schockfestigkeit gemäß IEC 60068-2-27 | 6g / 11 ms | |||||||||||||||||||||||||||||||||||||
mechanische Lebensdauer (Schaltspiele) des Schützes typisch | 30 000 000 | |||||||||||||||||||||||||||||||||||||
Zuordnungsart | 2 | |||||||||||||||||||||||||||||||||||||
Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU | Ex II (2) GD | |||||||||||||||||||||||||||||||||||||
Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EU | DMT 02 ATEX F 001 | |||||||||||||||||||||||||||||||||||||
Referenzkennzeichen gemäß IEC 81346-2:2019 | Q | |||||||||||||||||||||||||||||||||||||
Umgebungsbedingungen | ||||||||||||||||||||||||||||||||||||||
Umgebungstemperatur | ||||||||||||||||||||||||||||||||||||||
● während Betrieb | -20 ... +60 °C | |||||||||||||||||||||||||||||||||||||
● während Lagerung | -50 ... +80 °C | |||||||||||||||||||||||||||||||||||||
● während Transport | -50 ... +80 °C | |||||||||||||||||||||||||||||||||||||
Temperaturkompensation | -20 ... +60 °C | |||||||||||||||||||||||||||||||||||||
relative Luftfeuchte während Betrieb | 10 ... 95 % | |||||||||||||||||||||||||||||||||||||
Hauptstromkreis | ||||||||||||||||||||||||||||||||||||||
Polzahl für Hauptstromkreis | 3 | |||||||||||||||||||||||||||||||||||||
Ausführung des Schaltkontakts | elektromechanisch | |||||||||||||||||||||||||||||||||||||
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers | 1,1 ... 1,6 A | |||||||||||||||||||||||||||||||||||||
Betriebsspannung | ||||||||||||||||||||||||||||||||||||||
● Bemessungswert | 690 V | |||||||||||||||||||||||||||||||||||||
● bei AC-3 Bemessungswert maximal | 690 V | |||||||||||||||||||||||||||||||||||||
● bei AC-3e Bemessungswert maximal | 690 V | |||||||||||||||||||||||||||||||||||||
Betriebsfrequenz Bemessungswert | 50 ... 60 Hz | |||||||||||||||||||||||||||||||||||||
Betriebsstrom | ||||||||||||||||||||||||||||||||||||||
● bei AC-3 bei 400 V Bemessungswert | 1,6 A | |||||||||||||||||||||||||||||||||||||
● bei AC-3e bei 400 V Bemessungswert | 1,6 A | |||||||||||||||||||||||||||||||||||||
Betriebsleistung | ||||||||||||||||||||||||||||||||||||||
● bei AC-3 | ||||||||||||||||||||||||||||||||||||||
— bei 400 V Bemessungswert | 550 W | |||||||||||||||||||||||||||||||||||||
● bei AC-3e | ||||||||||||||||||||||||||||||||||||||
— bei 400 V Bemessungswert | 550 kW | |||||||||||||||||||||||||||||||||||||
Steuerstromkreis/ Ansteuerung | ||||||||||||||||||||||||||||||||||||||
Spannungsart der Steuerspeisespannung | DC | |||||||||||||||||||||||||||||||||||||
Steuerspeisespannung bei DC | ||||||||||||||||||||||||||||||||||||||
● Bemessungswert | 24 V | |||||||||||||||||||||||||||||||||||||
● Bemessungswert | 24 ... 24 V | |||||||||||||||||||||||||||||||||||||
Halteleistung der Magnetspule bei DC | 4 W | |||||||||||||||||||||||||||||||||||||
Hilfsstromkreis | ||||||||||||||||||||||||||||||||||||||
Produkterweiterung Hilfsschalter | Ja | |||||||||||||||||||||||||||||||||||||
Anzahl der Öffner für Hilfskontakte | 1 | |||||||||||||||||||||||||||||||||||||
Anzahl der Schließer für Hilfskontakte | 1 | |||||||||||||||||||||||||||||||||||||
Schutz-/ Überwachungsfunktion | ||||||||||||||||||||||||||||||||||||||
Auslöseklasse | CLASS 10 | |||||||||||||||||||||||||||||||||||||
Ausführung des Überlastauslösers | thermisch (Bimetall) | |||||||||||||||||||||||||||||||||||||
Ansprechwert Strom des unverzögerten Kurzschlussauslösers | 21 A | |||||||||||||||||||||||||||||||||||||
UL/CSA Bemessungsdaten | ||||||||||||||||||||||||||||||||||||||
Volllaststrom (FLA) für 3-phasigen Drehstrommotor | ||||||||||||||||||||||||||||||||||||||
● bei 480 V Bemessungswert | 1,6 A | |||||||||||||||||||||||||||||||||||||
● bei 600 V Bemessungswert | 1,6 A | |||||||||||||||||||||||||||||||||||||
abgegebene mechanische Leistung [hp] | ||||||||||||||||||||||||||||||||||||||
● für 1-phasigen Drehstrommotor | ||||||||||||||||||||||||||||||||||||||
— bei 230 V Bemessungswert | 0,1 hp | |||||||||||||||||||||||||||||||||||||
● für 3-phasigen Drehstrommotor | ||||||||||||||||||||||||||||||||||||||
— bei 220/230 V Bemessungswert | 0,5 hp | |||||||||||||||||||||||||||||||||||||
— bei 460/480 V Bemessungswert | 1 hp | |||||||||||||||||||||||||||||||||||||
— bei 575/600 V Bemessungswert | 1 hp | |||||||||||||||||||||||||||||||||||||
Kurzschluss-Schutz | ||||||||||||||||||||||||||||||||||||||
Produktfunktion Kurzschluss-Schutz | Ja | |||||||||||||||||||||||||||||||||||||
Ausführung des Kurzschlussauslösers | magnetisch | |||||||||||||||||||||||||||||||||||||
bedingter Kurzschlussstrom (Iq) | ||||||||||||||||||||||||||||||||||||||
● bei 400 V gemäß IEC 60947-4-1 Bemessungswert | 150 000 A | |||||||||||||||||||||||||||||||||||||
Einbau/ Befestigung/ Abmessungen | ||||||||||||||||||||||||||||||||||||||
Einbaulage | senkrecht | |||||||||||||||||||||||||||||||||||||
Befestigungsart | Schraub- und Schnappbefestigung auf Hutschiene 35 mm | |||||||||||||||||||||||||||||||||||||
Höhe | 198 mm | |||||||||||||||||||||||||||||||||||||
Breite | 45 mm | |||||||||||||||||||||||||||||||||||||
Tiefe | 97 mm | |||||||||||||||||||||||||||||||||||||
einzuhaltender Abstand | ||||||||||||||||||||||||||||||||||||||
● zu geerdeten Teilen | ||||||||||||||||||||||||||||||||||||||
— vorwärts | 20 mm | |||||||||||||||||||||||||||||||||||||
— rückwärts | 0 mm | |||||||||||||||||||||||||||||||||||||
— aufwärts | 50 mm | |||||||||||||||||||||||||||||||||||||
— seitwärts | 20 mm | |||||||||||||||||||||||||||||||||||||
— abwärts | 10 mm | |||||||||||||||||||||||||||||||||||||
● zu spannungsführenden Teilen | ||||||||||||||||||||||||||||||||||||||
— vorwärts | 20 mm | |||||||||||||||||||||||||||||||||||||
— rückwärts | 0 mm | |||||||||||||||||||||||||||||||||||||
— aufwärts | 50 mm | |||||||||||||||||||||||||||||||||||||
— abwärts | 10 mm | |||||||||||||||||||||||||||||||||||||
— seitwärts | 20 mm | |||||||||||||||||||||||||||||||||||||
Anschlüsse/ Klemmen | ||||||||||||||||||||||||||||||||||||||
Ausführung des elektrischen Anschlusses | ||||||||||||||||||||||||||||||||||||||
● für Hauptstromkreis | Federzuganschluss | |||||||||||||||||||||||||||||||||||||
● für Hilfs- und Steuerstromkreis | Federzuganschluss | |||||||||||||||||||||||||||||||||||||
Sicherheitsrelevante Kenngrößen | ||||||||||||||||||||||||||||||||||||||
Berührungsschutz frontseitig gemäß IEC 60529 | fingersicher bei senkrechter Berührung von vorne | |||||||||||||||||||||||||||||||||||||
Kommunikation/ Protokoll | ||||||||||||||||||||||||||||||||||||||
Protokoll wird unterstützt | ||||||||||||||||||||||||||||||||||||||
● PROFINET IO-Protokoll | Nein | |||||||||||||||||||||||||||||||||||||
● PROFIsafe-Protokoll | Nein | |||||||||||||||||||||||||||||||||||||
Protokoll wird unterstützt AS-Interface-Protokoll | Nein | |||||||||||||||||||||||||||||||||||||
Approbationen/ Zertifikate | ||||||||||||||||||||||||||||||||||||||
Downloads und Handbücher | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
Weitere Informationen | ||||||||||||||||||||||||||||||||||||||
Siemens hat beschlossen, sich aus dem russischen Markt zurückzuziehen (siehe hier). | ||||||||||||||||||||||||||||||||||||||
Siemens arbeitet an der Erneuerung der aktuellen EAC-Zertifikate. Bitte erkundigen Sie sich nach dem Status der Gültigkeit der EAC-Zertifizierung, wenn Sie beabsichtigen, diese Produkte in einen EAC-relevanten Markt (mit Ausnahme von Russland oder Weißrussland) zu importieren oder anzubieten. | ||||||||||||||||||||||||||||||||||||||
Informationen zur Verpackung | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Kataloge, Broschüren,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (Online-Bestellsystem) | ||||||||||||||||||||||||||||||||||||||
CAx-Online-Generator | ||||||||||||||||||||||||||||||||||||||
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…) | ||||||||||||||||||||||||||||||||||||||
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …) | ||||||||||||||||||||||||||||||||||||||
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom | ||||||||||||||||||||||||||||||||||||||
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit) | ||||||||||||||||||||||||||||||||||||||
letzte Änderung: | 17.04.2023 | |||||||||||||||||||||||||||||||||||||
Datum: 29.06.2023 | Änderungen vorbehalten © Copyright Siemens 2023 |
Produkt | ||||||||||||||||||||||||||||||||||
Artikelnummer | 3RA2115-1AE15-1FB4 | |||||||||||||||||||||||||||||||||
Artikelbeschreibung | Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 1,10...1,60 A DC 24 V Federzuganschluss für Hutschienenmontage (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) mit Diode (integriert) | |||||||||||||||||||||||||||||||||
Produktfamilie | Verbraucherabzweige SIRIUS 3RA2 | |||||||||||||||||||||||||||||||||
Produktstatus | PM300:Aktives Produkt | |||||||||||||||||||||||||||||||||
Preisinformationen | ||||||||||||||||||||||||||||||||||
Preisgruppe | 41D | |||||||||||||||||||||||||||||||||
Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
Metallfaktor | LCO----- | |||||||||||||||||||||||||||||||||
Lieferinformationen | ||||||||||||||||||||||||||||||||||
Exportkennzeichen | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Regellieferzeit ab Werk (Arbeitstage) | 60 Tag(e) | |||||||||||||||||||||||||||||||||
Nettogewicht pro ME | 0,780 kg | |||||||||||||||||||||||||||||||||
Verpackungsmaße | 118,00 x 212,00 x 63,00 | |||||||||||||||||||||||||||||||||
Verpackungsmaße Einheit | MM | |||||||||||||||||||||||||||||||||
Mengeneinheit (ME) | 1 Stück | |||||||||||||||||||||||||||||||||
Verpackungsmenge | 1 | |||||||||||||||||||||||||||||||||
Zusätzliche Produktinformationen | ||||||||||||||||||||||||||||||||||
EAN | 4047621009094 | |||||||||||||||||||||||||||||||||
UPC | Nicht verfügbar | |||||||||||||||||||||||||||||||||
Statistische Warennummer | 85364900 | |||||||||||||||||||||||||||||||||
Listenkennzeichen (LKZ) | CC-IC10 | |||||||||||||||||||||||||||||||||
Fabrikategruppe | 5348 | |||||||||||||||||||||||||||||||||
Geschäftsbereichskennzahl | R711 | |||||||||||||||||||||||||||||||||
Ursprungsland | Deutschland | |||||||||||||||||||||||||||||||||
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Nicht verfügbar | |||||||||||||||||||||||||||||||||
Produktklasse | A: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden. | |||||||||||||||||||||||||||||||||
WEEE (2012/19/EU) Rücknahmepflicht | Ja | |||||||||||||||||||||||||||||||||
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| |||||||||||||||||||||||||||||||||
Relevante PDF Kataloge | ||||||||||||||||||||||||||||||||||
Klassifizierungen | ||||||||||||||||||||||||||||||||||
|
Wert | Einheit | |
---|---|---|
Unterstützt Protokoll für Data-Highway (EF003058) | - | |
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) | - | °C |
Unterstützt Protokoll für sonstige Bussysteme (EF003062) | - | |
Unterstützt Protokoll für ASI (EF003051) | - | |
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | - | |
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) | - | V |
Schutzart (NEMA) (EF011959) | - | |
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) | - | kW |
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) | - | kW |
Unterstützt Protokoll für PROFIsafe (EF007526) | - | |
Unterstützt Protokoll für PROFINET CBA (EF007524) | - | |
Unterstützt Protokoll für EtherNet/IP (EF007521) | - | |
Temperaturkompensierter Überlastschutz (EF009604) | - | |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) | - | A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) | - | A |
Unterstützt Protokoll für TCP/IP (EF003050) | - | |
Unterstützt Protokoll für DeviceNet (EF003059) | - | |
Unterstützt Protokoll für LON (EF003017) | - | |
Anzahl der Befehlsstellen (EF001372) | - | |
Unterstützt Protokoll für PROFINET IO (EF007525) | - | |
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) | - | V |
Bemessungssteuerspeisespannung Us bei DC (EF003980) | - | V |
Unterstützt Protokoll für SERCOS (EF006657) | - | |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | - | |
Unterstützt Protokoll für SafetyBUS p (EF007527) | - | |
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) | - | kW |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) | - | A |
Unterstützt Protokoll für PROFIBUS (EF003052) | - | |
Unterstützt Protokoll für CAN (EF003053) | - | |
Unterstützt Protokoll für Modbus (EF003057) | - | |
Unterstützt Protokoll für SUCONET (EF003060) | - | |
Externer Reset möglich (EF003426) | - | |
Unterstützt Protokoll für INTERBUS-Safety (EF006662) | - | |
Unterstützt Protokoll für DeviceNet Safety (EF007520) | - | |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) | - | A |
Geeignet für NOT-AUS (EF001433) | - | |
Tragschienenmontage möglich (EF003972) | - | |
Unterstützt Protokoll für Foundation Fieldbus (EF007522) | - | |
Unterstützt Protokoll für INTERBUS (EF003054) | - | |
Art des Motorstarters (EF009598) | sonstige | |
Mit Kurzschlussauslöser (EF006691) | true | |
Spannungsart zur Betätigung (EF008242) | DC / DC | |
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 0.55 | kW |
Bemessungsbetriebsstrom Ie (EF001443) | 1.5 | A |
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 1.5 | A |
Überlastauslöser Stromeinstellung (EF002336) | ['1.1', '1.6'] | A |
Anzahl der Hilfskontakte als Schließer (EF001376) | 1 | |
Anzahl der Hilfskontakte als Öffner (EF001377) | 1 | |
Auslöseklasse (EF006668) | CLASS 10 | |
Anschlussart Hauptstromkreis (EF006819) | Federzuganschluss | |
Mit Trafo (EF000278) | false | |
Zuordnungsart nach IEC 60947-4-3 (EF012390) | Klasse 2 | |
Anzahl der Leuchtmelder (EF001965) | 0 | |
Mit Sicherung (EF006693) | false | |
Schutzart (IP) (EF005474) | IP20 | |
Breite (EF000008) | 45.0 | mm |
Höhe (EF000040) | 198.0 | mm |
Tiefe (EF000049) | 97.0 | mm |
Titel: | Größe: | Typ: |
---|---|---|
PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes | |
3RA2115-1AE15-1FB4 3RA2115-1AE15-1FB4 DE_3RA2115-1AE15-1FB4.pdf | 252 Kbytes |
Es gibt keine Produktbewertungenvor.
Wertung: | |
Name: | |
E-Mail : | |
Betreff: | |
Text: | |
Haben Sie dieses Produkt empfehlen zu kaufen? | |
Bewertung abgeben |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
