> SIEMENS>ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE>Lasttrennschalter>3KL6230-1AB02 SIEMENS Lasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu 800A, Ue 690V, 3-polig, ..
Vorheriges Produkt Nächstes Produkt

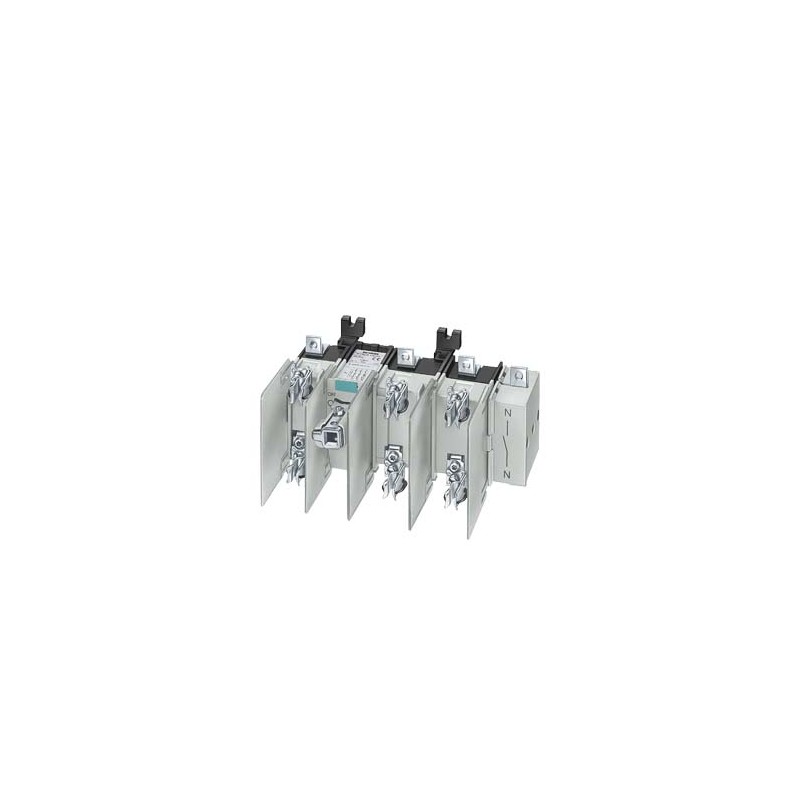

3KL6230-1AB02 SIEMENS Lasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu 800A, Ue 690V, 3-polig, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3KL6230-1AB02 SIEMENS Lasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu 800A, Ue 690V, 3-polig, ..

3KL6230-1AB02

SIEMENS

Lasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu=800A, Ue=690V, 3-polig, UR

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: 3KF5380-0MF11 3KF5380-0MF11

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ETIM: EC000216 - Lasttrennschalter

Wert Einheit
Bemessungskurzzeitstromfestigkeit Icw (EF007050) -kA
Schaltleistung bei 400 V (EF009166) -kW
Bemessungsbetriebsspannung (EF001435) -V
Farbe des Betätigungselements (EF007167) -
Ausführung als Wendeschalter (EF009408) -
Anzahl der Schalter (EF005586) -
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) -A
Schutzart (NEMA) (EF011959) -
Ausführung als Hauptschalter (EF006981) true
Ausführung als Wartungs-/Reparaturschalter (EF006986) true
Ausführung als Sicherheitsschalter (EF006985) true
Ausführung als NOT-AUS-Einrichtung (EF006959) false
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690V
Bemessungsdauerstrom Iu (EF001389) 800.0A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 800A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 400.0kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) false
Motorantrieb integriert (EF006697) false
Spannungsauslöser optional (EF007491) false
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung (EF007243) FALSE
Geeignet für Frontbefestigung 4-Loch (EF007247) false
Geeignet für Frontbefestigung Zentral (EF007248) false
Geeignet für Verteilereinbau (EF007262) false
Geeignet für Zwischenbau (EF007264) false
Ausführung des Betätigungselements (EF006976) sonstige
Verriegelbar (EF006281) true
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP00
Bedingter Bemessungskurzschlussstrom Iq (EF001444) -kA
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) -kW


Lasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu=800A, Ue=690V, 3-polig, UR
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungLasttrennschalter
Ausführung des Produktsmit Sicherungen 3KL
AusführungGrundausführung ohne Handgriff
Ausführungsartfür Aufbau und Einbau
Ausführung des BetätigungselementsHandantrieb
Ausführung des Lastschalters / LeistenformNein
Ausführung des Schaltantriebs / MotorantriebNein
Polzahl3
Baugröße der Trennlasche3 und 2
SicherungssystemNH-Sicherung
Isolationsspannung / Bemessungswert1 000 V
Stoßspannungsfestigkeit / Bemessungswert8 000 V
Versorgungsspannung
SpannungsartAC/DC
Betriebsspannung
● bei AC / bei 50/60 Hz / Bemessungswert690 V
● bei DC / Bemessungswert440 V
Schutzart und Schutzklasse
Schutzart IPIP00
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol75 W
Strom
Betriebsstrom / bei AC-21 / Bemessungswert800 A
Dauerstrom / Bemessungswert800 A
Durchlassstrom / I2 t / maximal zulässig / bei Gebrauchskategorie / AC-22 B / bei 400 V10 500 000 A²·s
Hauptstromkreis
Polzahl / für Hauptstromkreis3
Betriebsleistung
● bei AC-23 A / bei 400 V / bei 50/60 Hz / Bemessungswert400 000 W
● bei AC-23 A / bei 500 V / Bemessungswert400 000 W
● bei AC-23 A / bei 690 V / bei 50/60 Hz / Bemessungswert500 000 W
Betriebsstrom / Bemessungswert800 A
Betriebsstrom Ie / maximal / bei Gebrauchskategorie
● AC-21 A / bei 400 V800 A
● AC-21 A / bei 500 V800 A
● AC-21 B / bei 400 V800 A
● AC-21 B / bei 500 V800 A
● AC-22 A / bei 400 V800 A
● AC-22 A / bei 500 V800 A
● AC-22 B / bei 400 V800 A
● AC-22 B / bei 500 V800 A
Hilfsstromkreis
Anzahl der Wechsler / für Hilfskontakte0
Anzahl der Öffner / für Hilfskontakte0
Anzahl der Schließer / für Hilfskontakte0
Produktausstattung / VerriegelungJa
Kurzschluss
Bedingter Bemessungskurzschlussstrom Iq
● 400V50 kA
● 500V50 kA
● bei Gebrauchskategorie / AC-21 A / bei 400 V50 kA
● bei Gebrauchskategorie / AC-21 A / bei 500 V50 kA
● bei Gebrauchskategorie / AC-21 B / bei 400 V50 kA
● bei Gebrauchskategorie / AC-21 B / bei 500 V50 kA
● bei Gebrauchskategorie / AC-22 A / bei 400 V50 kA
● bei Gebrauchskategorie / AC-22 A / bei 500 V50 kA
● bei Gebrauchskategorie / AC-22 B / bei 400 V50 kA
● bei Gebrauchskategorie / AC-22 B / bei 500 V50 kA
Anschlüsse
anschließbarer Leiterquerschnitt / für Hauptkontakte
● mehrdrähtig / maximal480 mm²
Anschlussart, HauptstromkreisFlachanschluss, M12
Ausführung des elektrischen Anschlusses
● für HauptstromkreisFlachanschluss, M12
Mechanischer Aufbau
Höhe270 mm
Breite345 mm
Tiefe240 mm
EinbauartFESTEINBAU
BefestigungsartAuf- und Einbau
Befestigungsart
● Frontmontage mit 4-Loch BefestigungNein
● Frontmontage mit ZentralbefestigungNein
● Schienen-MontageNein
Einbaulagebeliebig
Umgebungsbedingungen
Umgebungstemperatur / während Betrieb
● minimal-25 °C
● maximal55 °C
Umgebungstemperatur / während Lagerung
● minimal-50 °C
● maximal80 °C
Approbationen Zertifikate
EignungsnachweisUR
Referenzkennzeichen
● gemäß DIN EN 61346-2Q
allgemeine Produkt­zulassungKonformitäts­erklärungPrüf­bescheinigungenSchiffbausonstiges

CCC

UR

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

LR (Lloyds Register)

Umweltbestätigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)


Produkt
Artikelnummer3KL6230-1AB02
ArtikelbeschreibungLasttrennschalter mit Sicherung für NH-Sicherungen Gr. 3/2 Iu=800A, Ue=690V, 3-polig, UR
ProduktfamilieBestelldatenübersicht
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 31.08.2018
Hinweis
Nachfolgerhinweis: 3KF5380-0MF11, andere Abmessungen, einige abweichende technische Werte.
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe12S / 1CL
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk15 Tag(e)
Nettogewicht pro ME16,120 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße370,00 x 370,00 x 290,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209552326
UPC754554952765
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5853
GeschäftsbereichskennzahlP360
UrsprungslandGreat Britain
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieErfüllt
ProduktklasseD: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KL6230-1AB02 3KL6230-1AB02 DE_3KL6230-1AB02.pdf 150 Kbytes 3KL6230-1AB02 3KL6230-1AB02 DE_3KL6230-1AB02.pdf
