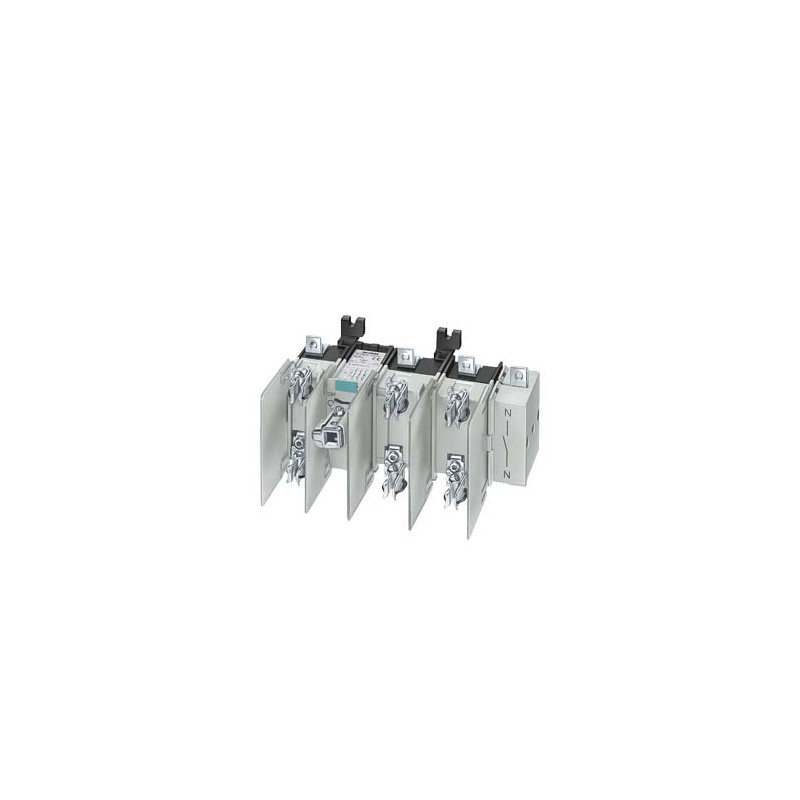

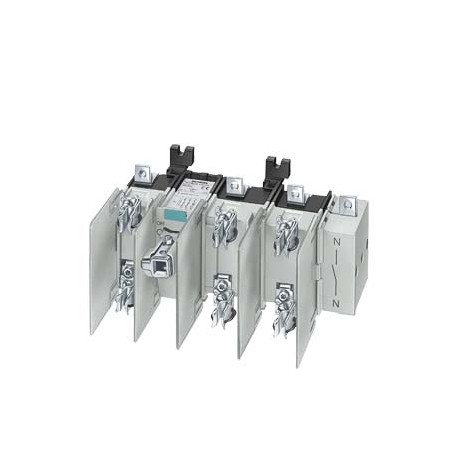

3KL6230-1AB02 SIEMENS Sezionatore sottocarico con fusibile per fusibili NH gr. 3/2 Iu 800 A, Ue 690V, a 3 po.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KL6230-1AB02 SIEMENS Sezionatore sottocarico con fusibile per fusibili NH gr. 3/2 Iu 800 A, Ue 690V, a 3 po..

3KL6230-1AB02

SIEMENS

Sezionatore sottocarico con fusibile per fusibili NH gr. 3/2 Iu=800 A, Ue=690V, a 3 poli, UR

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: 3KF5380-0MF11 3KF5380-0MF11

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
resistenza a corrente di breve durata Icw (EF007050) -kA
potenza di interruzione a 400 V (EF009166) -kW
tensione d’esercizio nominale (EF001435) -V
colore dell’elemento di azionamento (EF007167) -
esecuzione come invertitore (EF009408) -
numero di interruttori (EF005586) -
corrente nominale permanente per AC-21, 400 V (EF009165) -A
tipo di protezione (NEMA) (EF011959) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 800.0A
corrente nominale permanente a AC-23, 400V (EF011777) 800A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 400.0kW
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
esecuzione dell’elemento di azionamento (EF006976) altri
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW


Sezionatore sottocarico con fusibile per fusibili NH gr. 3/2 Iu=800 A, Ue=690V, a 3 poli, UR
Versione
marca del prodottoSENTRON
esecuzioneModello base senza maniglia
Tipo di esecuzioneper montaggio e installazione
dell'elemento di comandocomando manuale
Esecuzione dell'interruttore sottocarico / Forma verticaleNo
Esecuzione del comando di commutazione / Comando motorizzatoNo
numero di poli3
Grandezza costruttiva del coltello sezionatore3 e 2
Sistema di fusibilifusibile NH
Tensione di isolamento / valore nominale1 000 V
Tensione di tenuta a impulso / valore nominale8 000 V
Tensione di alimentazione
Tipo di tensioneAC/DC
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale690 V
● con DC / valore nominale440 V
Classe di protezione
grado di protezione IPIP00
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo75 W
Elettricità
Corrente di impiego / con AC-21 / valore nominale800 A
Corrente permanente / valore nominale800 A
Corrente diretta / I2 t / massimo ammesso / per categoria di utilizzo / AC-22 B / per 400 V10 500 000 A²·s
Circuito principale
Numero di poli / per circuito principale3
Potenza di impiego
● con AC-23 A / con 400 V / a 50/60 Hz / valore nominale400 000 W
● con AC-23 A / con 500 V / valore nominale400 000 W
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale500 000 W
Corrente di impiego / valore nominale800 A
Corrente di esercizio Ie / per categoria di utilizzo
● AC-21 A / per 400 V800 A
● AC-21 A / per 500 V800 A
● AC-21 B / per 400 V800 A
● AC-21 B / per 500 V800 A
● AC-22 A / per 400 V800 A
● AC-22 A / per 500 V800 A
● AC-22 B / per 400 V800 A
● AC-22 B / per 500 V800 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
dotazione del prodotto / interbloccoSì
Cortocircuito
Corrente di cortocircuito di dimensionamento condizionata Iq
● 400V50 kA
● 500V50 kA
● per categoria di utilizzo / AC-21 A/ per 400 V50 kA
● per categoria di utilizzo / AC-21 A/ per 500 V50 kA
● per categoria di utilizzo / AC-21 B / per 400 V50 kA
● per categoria di utilizzo / AC-21 B / per 500 V50 kA
● per categoria di utilizzo / AC-22 A/ per 400 V50 kA
● per categoria di utilizzo / AC-22 A/ per 500 V50 kA
● per categoria di utilizzo / AC-22 B / per 400 V50 kA
● per categoria di utilizzo / AC-22 B / per 500 V50 kA
Connessioni
Sezione di conduttore collegabile / per contatti principali
● multifilare / max.480 mm²
Progettazione meccanica
altezza270 mm
larghezza345 mm
profondità240 mm
Tipo di montaggioESECUZIONE FISSA
tipo di fissaggiosuperficie e incasso
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreNo
posizione di montaggioa piacere
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
certificato di idoneitàUR
codice di riferimento
● secondo EN 61346-2Q
General Product ApprovalDeclaration of ConformityTest CertificatesShipping Approvalother

CCC

UR

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KL6230-1AB02
DescrizioneSezionatore sottocarico con fusibile per fusibili NH gr. 3/2 Iu=800 A, Ue=690V, a 3 poli, UR
Famiglia ProdottoFissaggio su piastra di fondo
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 31.08.18
Note
3KF5380-0MF11, different dimensions, some deviating technical values.
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto16,120 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo370,00 x 370,00 x 290,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209552326
UPC754554952765
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5853
Group CodeP360
Paese d'origineGran Bretagna
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classD: Prodotti fabbricati su ordinazione e con psecifiche del clienti. Il materiale non riutilizzabile ne è possibile un reso.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33
