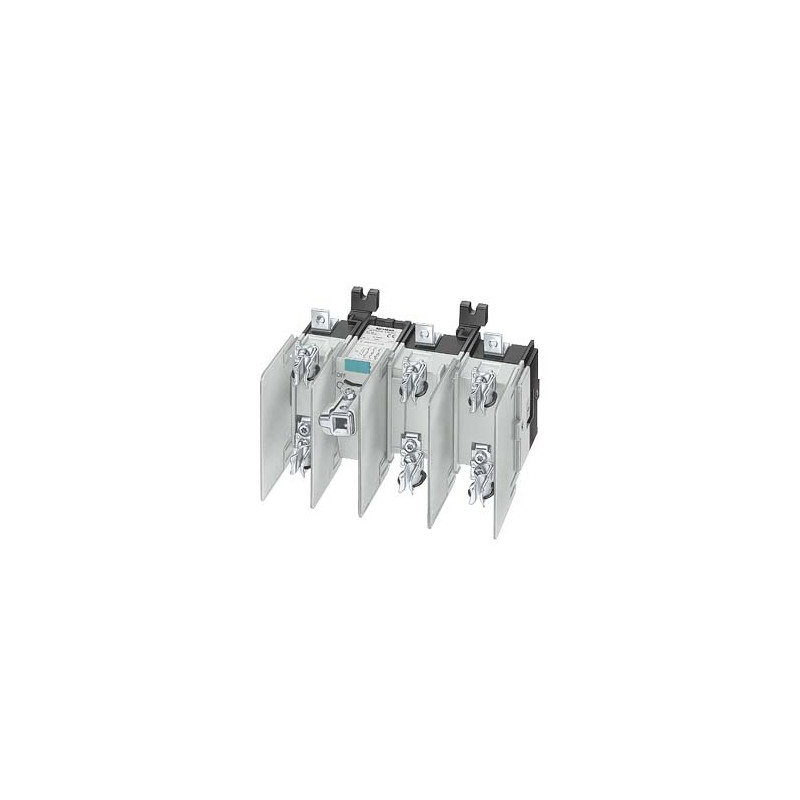

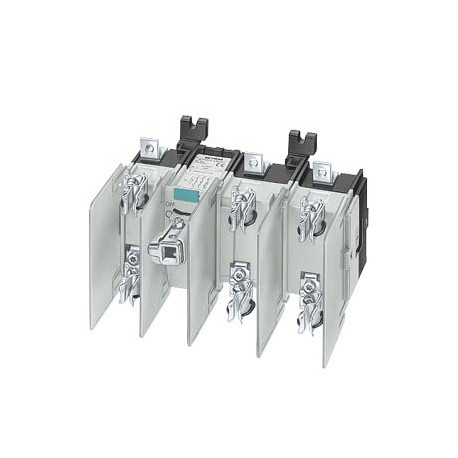

3KL5730-1AB01 SIEMENS Lasttrennschalter mit Sicherung in neuem Design Iu 400A, Ue 690V, 3-polig für NH-Siche.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3KL5730-1AB01 SIEMENS Lasttrennschalter mit Sicherung in neuem Design Iu 400A, Ue 690V, 3-polig für NH-Siche..

3KL5730-1AB01

SIEMENS

Lasttrennschalter mit Sicherung in neuem Design Iu=400A, Ue=690V, 3-polig für NH-Sicherung Gr. 1 und 2 Grundausführung ohne 8UC6 Handgriff und Welle

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Lasttrennschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: 3KF4340-0MF11 3KF4340-0MF11

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ETIM: EC000216 - Lasttrennschalter

Wert Einheit
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) -A
Schutzart (NEMA) (EF011959) -
Schaltleistung bei 400 V (EF009166) -kW
Bemessungsbetriebsspannung (EF001435) -V
Ausführung als Wendeschalter (EF009408) -
Farbe des Betätigungselements (EF007167) -
Bemessungskurzzeitstromfestigkeit Icw (EF007050) -kA
Anzahl der Schalter (EF005586) -
Ausführung als Hauptschalter (EF006981) true
Ausführung als Wartungs-/Reparaturschalter (EF006986) true
Ausführung als Sicherheitsschalter (EF006985) true
Ausführung als NOT-AUS-Einrichtung (EF006959) true
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690V
Bemessungsdauerstrom Iu (EF001389) 400.0A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 400A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 200.0kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) false
Motorantrieb integriert (EF006697) false
Spannungsauslöser optional (EF007491) false
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung (EF007243) FALSE
Geeignet für Frontbefestigung 4-Loch (EF007247) false
Geeignet für Frontbefestigung Zentral (EF007248) false
Geeignet für Verteilereinbau (EF007262) false
Geeignet für Zwischenbau (EF007264) false
Ausführung des Betätigungselements (EF006976) sonstige
Verriegelbar (EF006281) true
Anschlussart Hauptstromkreis (EF006819) sonstige
Schutzart (IP), frontseitig (EF003118) IP00
Bedingter Bemessungskurzschlussstrom Iq (EF001444) -kA
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) -kW


Lasttrennschalter mit Sicherung in neuem Design Iu=400A, Ue=690V, 3-polig für NH-Sicherung Gr. 1 und 2 Grundausführung ohne 8UC6 Handgriff und Welle
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungLasttrennschalter
Ausführung des Produktsmit Sicherungen 3KL
AusführungGrundausführung ohne Handgriff
Ausführungsartfür Aufbau und Einbau
Ausführung des BetätigungselementsHandantrieb
Ausführung des Lastschalters / LeistenformNein
Ausführung des Schaltantriebs / MotorantriebNein
Polzahl3
Baugröße der Trennlasche2 und 1
SicherungssystemNH-Sicherung
Isolationsspannung / Bemessungswert1 000 V
Stoßspannungsfestigkeit / Bemessungswert8 000 V
Versorgungsspannung
SpannungsartAC/DC
Betriebsspannung
● bei AC / bei 50/60 Hz / Bemessungswert690 V
● bei DC / Bemessungswert440 V
Schutzart und Schutzklasse
Schutzart IPIP00
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol28,7 W
Strom
Betriebsstrom / bei AC-21 / Bemessungswert400 A
Dauerstrom / Bemessungswert400 A
Durchlassstrom / I2 t / maximal zulässig / bei Gebrauchskategorie / AC-22 B / bei 400 V1 000 000 A²·s
Hauptstromkreis
Polzahl / für Hauptstromkreis3
Betriebsleistung
● bei AC-23 A / bei 400 V / bei 50/60 Hz / Bemessungswert200 000 W
● bei AC-23 A / bei 500 V / Bemessungswert200 000 W
● bei AC-23 A / bei 690 V / bei 50/60 Hz / Bemessungswert280 000 W
Betriebsstrom / Bemessungswert400 A
Betriebsstrom Ie / maximal / bei Gebrauchskategorie
● AC-21 A / bei 400 V400 A
● AC-21 A / bei 500 V400 A
● AC-21 B / bei 400 V400 A
● AC-21 B / bei 500 V400 A
● AC-22 A / bei 400 V400 A
● AC-22 A / bei 500 V400 A
● AC-22 B / bei 400 V400 A
● AC-22 B / bei 500 V400 A
Hilfsstromkreis
Anzahl der Wechsler / für Hilfskontakte0
Anzahl der Öffner / für Hilfskontakte0
Anzahl der Schließer / für Hilfskontakte0
Produktausstattung / VerriegelungJa
Kurzschluss
Bedingter Bemessungskurzschlussstrom Iq
● 400V80 kA
● 500V80 kA
● bei Gebrauchskategorie / AC-21 A / bei 400 V80 kA
● bei Gebrauchskategorie / AC-21 A / bei 500 V80 kA
● bei Gebrauchskategorie / AC-21 B / bei 400 V80 kA
● bei Gebrauchskategorie / AC-21 B / bei 500 V80 kA
● bei Gebrauchskategorie / AC-22 A / bei 400 V80 kA
● bei Gebrauchskategorie / AC-22 A / bei 500 V80 kA
● bei Gebrauchskategorie / AC-22 B / bei 400 V80 kA
● bei Gebrauchskategorie / AC-22 B / bei 500 V80 kA
Anschlüsse
anschließbarer Leiterquerschnitt / für Hauptkontakte
● mehrdrähtig / maximal240 mm²
Anschlussart, HauptstromkreisFlachanschluss, M10
Ausführung des elektrischen Anschlusses
● für HauptstromkreisFlachanschluss, M10
Mechanischer Aufbau
Höhe160 mm
Breite247 mm
Tiefe209 mm
EinbauartFESTEINBAU
BefestigungsartAuf- und Einbau
Befestigungsart
● Frontmontage mit 4-Loch BefestigungNein
● Frontmontage mit ZentralbefestigungNein
● Schienen-MontageNein
Einbaulagebeliebig
Umgebungsbedingungen
Umgebungstemperatur / während Betrieb
● minimal-25 °C
● maximal55 °C
Umgebungstemperatur / während Lagerung
● minimal-50 °C
● maximal80 °C
Approbationen Zertifikate
EignungsnachweisUR
Referenzkennzeichen
● gemäß DIN EN 61346-2Q
allgemeine Produkt­zulassungKonformitäts­erklärungPrüf­bescheinigungenSchiffbau

CCC

UR

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

BV / Bureau Veritas

LR (Lloyds Register)

sonstiges

Sonstige

Umweltbestätigung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)


Produkt
Artikelnummer3KL5730-1AB01
ArtikelbeschreibungLasttrennschalter mit Sicherung in neuem Design Iu=400A, Ue=690V, 3-polig für NH-Sicherung Gr. 1 und 2 Grundausführung ohne 8UC6 Handgriff und Welle
ProduktfamilieBestelldatenübersicht
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 31.08.2018
Hinweis
Nachfolgerhinweis: 3KF4340-0MF11, andere Abmessungen, einige abweichende technische Werte.
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe12S / 1CL
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk15 Tag(e)
Nettogewicht pro ME5,390 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße209,00 x 309,00 x 252,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209448537
UPC754554657547
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5853
GeschäftsbereichskennzahlP360
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieErfüllt
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
IDEA45293
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33
