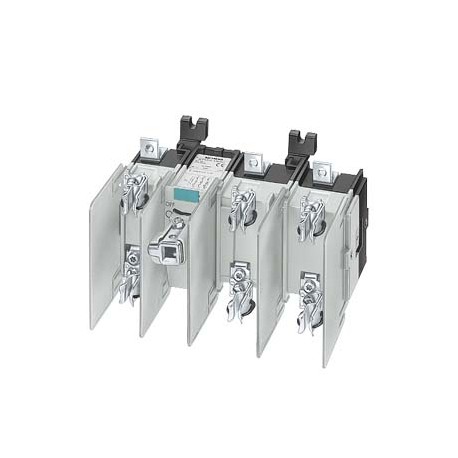

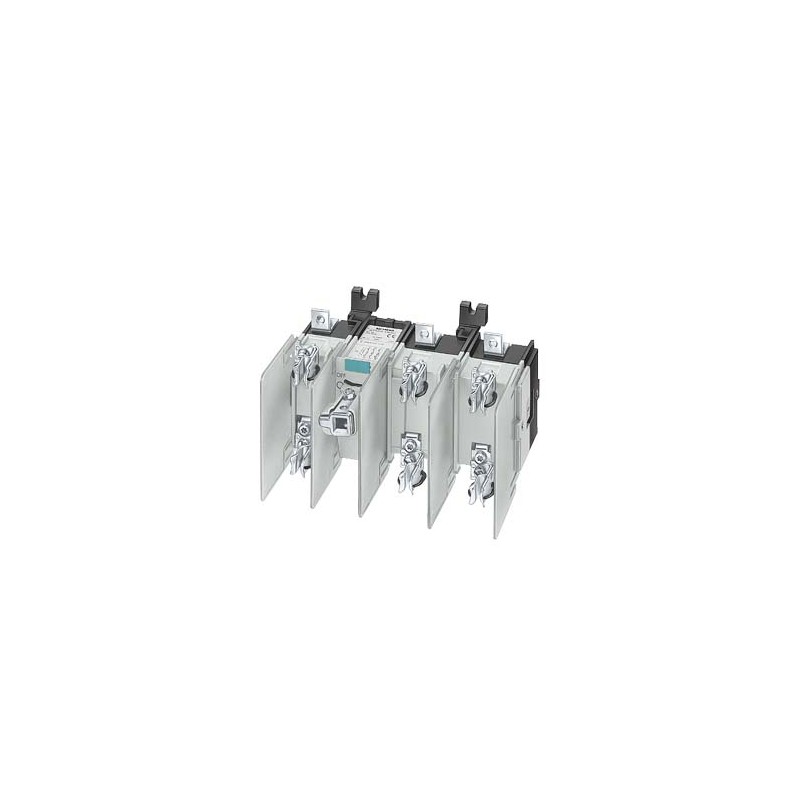

3KL5730-1AB01 SIEMENS Sezionatore sottocarico con fusibile con nuovo design Iu 400A, Ue 690V, a 3 poli per f.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KL5730-1AB01 SIEMENS Sezionatore sottocarico con fusibile con nuovo design Iu 400A, Ue 690V, a 3 poli per f..

3KL5730-1AB01

SIEMENS

Sezionatore sottocarico con fusibile con nuovo design Iu=400A, Ue=690V, a 3 poli per fusibile NH gr. 1 e 2 esecuzione base senza maniglia 8UC6 e albero

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: 3KF4340-0MF11 3KF4340-0MF11

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
corrente nominale permanente per AC-21, 400 V (EF009165) -A
tipo di protezione (NEMA) (EF011959) -
potenza di interruzione a 400 V (EF009166) -kW
tensione d’esercizio nominale (EF001435) -V
esecuzione come invertitore (EF009408) -
colore dell’elemento di azionamento (EF007167) -
resistenza a corrente di breve durata Icw (EF007050) -kA
numero di interruttori (EF005586) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 400.0A
corrente nominale permanente a AC-23, 400V (EF011777) 400A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 200.0kW
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
esecuzione dell’elemento di azionamento (EF006976) altri
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) altri
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW


Sezionatore sottocarico con fusibile con nuovo design Iu=400A, Ue=690V, a 3 poli per fusibile NH gr. 1 e 2 esecuzione base senza maniglia 8UC6 e albero
Versione
marca del prodottoSENTRON
esecuzioneModello base senza maniglia
Tipo di esecuzioneper montaggio e installazione
dell'elemento di comandocomando manuale
Esecuzione dell'interruttore sottocarico / Forma verticaleNo
Esecuzione del comando di commutazione / Comando motorizzatoNo
numero di poli3
Grandezza costruttiva del coltello sezionatore2 e 1
Sistema di fusibilifusibile NH
Tensione di isolamento / valore nominale1 000 V
Tensione di tenuta a impulso / valore nominale8 000 V
Tensione di alimentazione
Tipo di tensioneAC/DC
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale690 V
● con DC / valore nominale440 V
Classe di protezione
grado di protezione IPIP00
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo28,7 W
Elettricità
Corrente di impiego / con AC-21 / valore nominale400 A
Corrente permanente / valore nominale400 A
Corrente diretta / I2 t / massimo ammesso / per categoria di utilizzo / AC-22 B / per 400 V1 000 000 A²·s
Circuito principale
Numero di poli / per circuito principale3
Potenza di impiego
● con AC-23 A / con 400 V / a 50/60 Hz / valore nominale200 000 W
● con AC-23 A / con 500 V / valore nominale200 000 W
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale280 000 W
Corrente di impiego / valore nominale400 A
Corrente di esercizio Ie / per categoria di utilizzo
● AC-21 A / per 400 V400 A
● AC-21 A / per 500 V400 A
● AC-21 B / per 400 V400 A
● AC-21 B / per 500 V400 A
● AC-22 A / per 400 V400 A
● AC-22 A / per 500 V400 A
● AC-22 B / per 400 V400 A
● AC-22 B / per 500 V400 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
dotazione del prodotto / interbloccoSì
Cortocircuito
Corrente di cortocircuito di dimensionamento condizionata Iq
● 400V80 kA
● 500V80 kA
● per categoria di utilizzo / AC-21 A/ per 400 V80 kA
● per categoria di utilizzo / AC-21 A/ per 500 V80 kA
● per categoria di utilizzo / AC-21 B / per 400 V80 kA
● per categoria di utilizzo / AC-21 B / per 500 V80 kA
● per categoria di utilizzo / AC-22 A/ per 400 V80 kA
● per categoria di utilizzo / AC-22 A/ per 500 V80 kA
● per categoria di utilizzo / AC-22 B / per 400 V80 kA
● per categoria di utilizzo / AC-22 B / per 500 V80 kA
Connessioni
Sezione di conduttore collegabile / per contatti principali
● multifilare / max.240 mm²
Progettazione meccanica
altezza160 mm
larghezza247 mm
profondità209 mm
Tipo di montaggioESECUZIONE FISSA
tipo di fissaggiosuperficie e incasso
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreNo
posizione di montaggioa piacere
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
certificato di idoneitàUR
codice di riferimento
● secondo EN 61346-2Q
General Product ApprovalDeclaration of ConformityTest CertificatesShipping Approval

CCC

UR

EC/EU-Declaration of Conformity

Special Test Certificate

BV / Bureau Veritas

LR (Lloyds Register)

other

Miscellaneous

Environmental Confirmations

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KL5730-1AB01
DescrizioneSezionatore sottocarico con fusibile con nuovo design Iu=400A, Ue=690V, a 3 poli per fusibile NH gr. 1 e 2 esecuzione base senza maniglia 8UC6 e albero
Famiglia ProdottoFissaggio su piastra di fondo
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 31.08.18
Note
3KF4340-0MF11, different dimensions, some deviating technical values.
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto5,390 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo209,00 x 309,00 x 252,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209448537
UPC754554657547
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5853
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
IDEA45293
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KL5730-1AB01 3KL5730-1AB01 IT_3KL5730-1AB01.pdf 154 Kbytes 3KL5730-1AB01 3KL5730-1AB01 IT_3KL5730-1AB01.pdf
