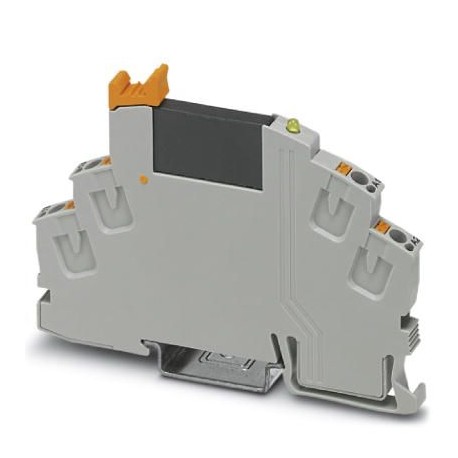

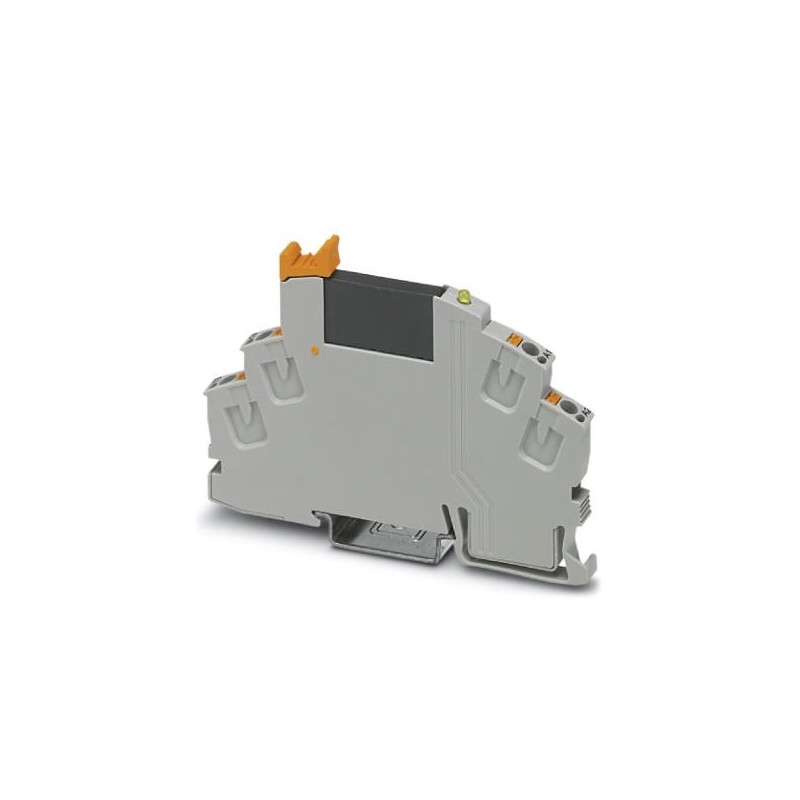

RIF-0-OPT-24DC/24DC/2 2905293 PHOENIX CONTACT Solid-State-Relaismodul
RIF-0-OPT-24DC/24DC/2
2905293
PHOENIX_CONTACT
Solid-State-Relaismodul
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2905293 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 336 (C-5-2017) |
| GTIN | 4046356945417 |
| Gewicht pro Stück (exklusive Verpackung) | 23,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 24,490 g |
| Zolltarifnummer | 85364110 |
| Herkunftsland | HU (Ungarn) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
|---|---|
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Schaltschwelle "0"-Signal bezogen auf UC | < 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UC | > 0,8 |
| Einschaltzeit typisch | 20 µs |
| Ausschaltzeit typisch | 300 µs |
| Statusanzeige | LED gelb |
| Schutzbenennung | Freilaufdiode |
| Übertragungsfrequenz | 300 Hz |
| Verlustleistung bei Nennbedingung | 0,2 W |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 33 V DC |
|---|---|
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 15 A (10 ms) |
| Überspannungsbegrenzung | > 33 V |
| Spannungsabfall bei max. Grenzdauerstrom | < 200 mV |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz |
Anschlussdaten 1
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 24 ... 16 |
Anschlussdaten 2
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 24 ... 16 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kVeff(50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | DIN EN 50178 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 4 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
