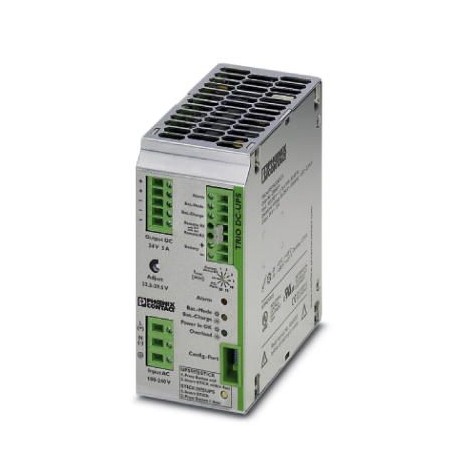

TRIO-UPS/1AC/24DC/ 5 2866611 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
TRIO-UPS/1AC/24DC/ 5
2866611
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2866611 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 300 (C-4-2017) |
| GTIN | 4046356311809 |
| Gewicht pro Stück (exklusive Verpackung) | 1.147,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.147,000 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 55 °C Derating: 2,5%/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
Eingangsdaten
| Eingangsnennspannungsbereich | 100 V AC ... 240 V AC |
|---|---|
| Eingangsspannungsbereich AC | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5%V) |
| Eingangsspannungsbereich DC | 100 V DC ... 350 V DC (UL508: 100 ... 250 V) |
| Pufferzeit | einstellbar: 0,5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 min; 20 min; PC-Mode |
| Stromaufnahme | 1,1 A (max. 230 V AC) |
| 1,8 A (max. 120 V AC) | |
| Einschaltstrombegrenzung/I²t | < 1,3 A2s |
| Netzausfallüberbrückung | siehe Diagramm |
| Einschaltzeit typisch | 150 ms (230 V AC) |
| 200 ms (120 V AC) | |
| Leistungsfaktor (cos phi) | ca. 0,5 |
| Schutzbeschaltung | Transientenüberspannungsschutz Varistor |
| Eingangssicherung, eingebaut | 6,3 A (träge, intern) |
Ausgangsdaten
| Nennausgangsspannung | 24 V DC |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 22,5 V DC ... 29,5 V DC (Netzbetrieb; im Pufferbetrieb abhängig von der Batteriespannung 27,9 V DC ... 19,2 V DC) |
| Nennausgangsstrom (IN) | 5 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Ausgangsstrombegrenzung | max. 6 A (Netzbetrieb) |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| Wirkungsgrad | > 88 % (230 V AC, Netzbetrieb) |
| > 86 % (120 V AC, Netzbetrieb) | |
| > 86 % (Batteriebetrieb) | |
| Restwelligkeit | < 10 mVSS |
| Schaltspitzen Nennlast | < 25 mVSS |
| Parallelschaltbarkeit | ja, 2 |
| Überspannungsschutz gegen interne Überspannungen | < 35 V DC |
| Rückspeisefestigkeit | 35 V DC |
Allgemein
| IQ Technology | nein |
|---|---|
| Nettogewicht | 1,1 kg |
| Speichermedium | extern, Akku 1,3 Ah / 3,4 Ah / 7,2 Ah / 12 Ah |
| Betriebsart | |
| Isolationsspannung Eingang/Ausgang | 4 kV (Typprüfung) |
| 2 kV (Stückprüfung) | |
| Schutzklasse | I |
| MTBF (IEC 61709, SN 29500) | |
| > 596000 h (40 °C) | |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Anschlussdaten Signalisierung
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Schraubengewinde | M3 |
Ladevorgang
| Ladekennlinie | I/U-Kennlinie |
|---|---|
| Batterie-Präsenzprüfung / Zeitintervall | 60 s |
| Ladestrom | 0,2 A ... 1,5 A (voreingestellt 1,0 A) |
| Ladeschlussspannung | 25 V DC ... 30 V DC (voreingestellt 27,6 V DC) |
| Temperaturkompensation | 0 mV/K ... 200 mV/K (voreingestellt 42 mV/K) |
| Batteriequalitätsprüfung | 4 h ... 200 h (voreingestellt 12 h) |
| Tiefentladeschutz | 18 V DC ... 21 V DC (voreingestellt 19,2 V DC) |
| Alarm-Meldeschwelle | 18 V DC ... 30 V DC (voreingestellt 20.4 V DC) |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 55011 (EN 55022) |
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 6 kV |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 2 GHz |
| Prüffeldstärke | 10 V/m |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 10 kHz ... 80 MHz |
| Spannung | 10 V |
| Normen/Bestimmungen | EN 61000-4-11 |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Schutzkleinspannung | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen Betriebsmitteln | EN 50178 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Schiffbau-Zulassung | DNV GL (EMC B) |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Bahn-Anwendungen | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
