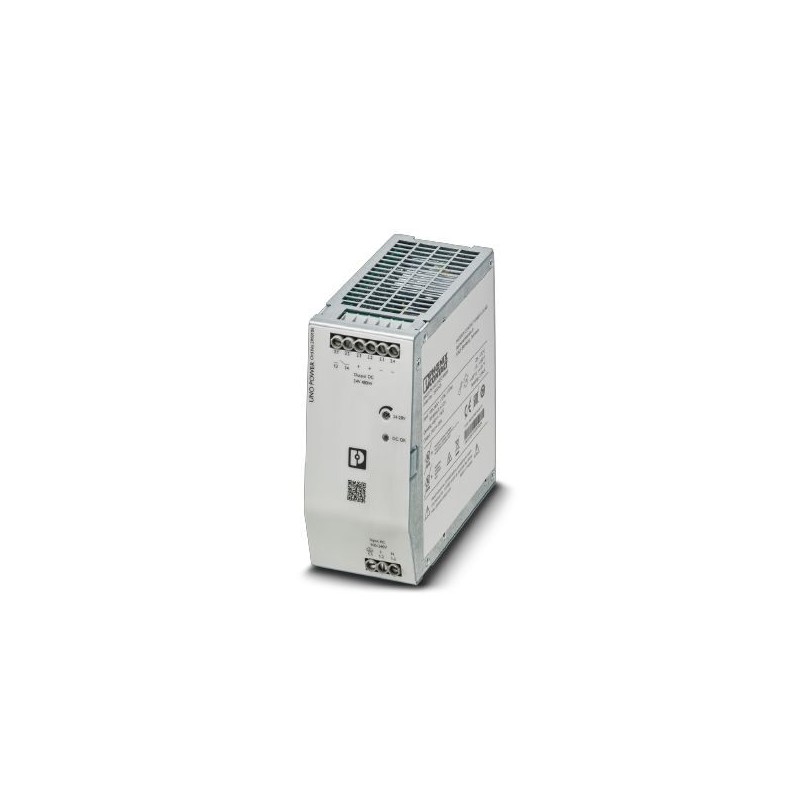

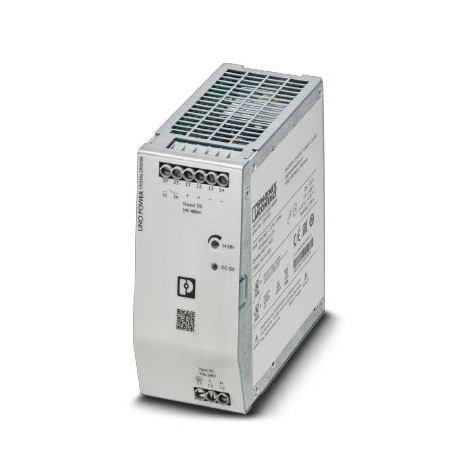

UNO2-PS/1AC/24DC/480W 2910105 PHOENIX CONTACT Primäre Schaltnetzteile, UNO-STROM, Schraubverbindung, DIN-Sch.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UNO2-PS/1AC/24DC/480W 2910105 PHOENIX CONTACT Primäre Schaltnetzteile, UNO-STROM, Schraubverbindung, DIN-Sch..

UNO2-PS/1AC/24DC/480W

2910105

PHOENIX_CONTACT

Primäre Schaltnetzteile, UNO-STROM, Schraubverbindung, DIN-Schiene-Montage, Eingang: 1-Phase, Ausgangs: 24 V DC / 20 A, verstellbar von 24 V DC ... 28 V Gleichstrom

Primäre Schaltnetzteile, UNO-STROM, Schraubverbindung, Schienenmontage, Eingang: 1-Phase, Ausgang: 24 VDC / 20 A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $286.33
Stückpreis: $286.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Wichtige Geschäftsdaten

Bestellschlüssel2910105
Verpackungseinheit1 Stk.
Seite "Katalog"Seite 268 (C-4-2019)
AGB4055626456652
Gewicht pro Stück (ohne Verpackung)1.240.000 g
Benutzerdefinierte Tarifnummer85044030
HerkunftslandTH (Thailand)

Zeichnungen

Block diagram

Blockdiagramm

Diagram

Diagramm

Diagram

Diagramm

Diagram

Diagramm

Diagram

Diagramm

Dimensional drawing

Maßzeichnung

Dimensional drawing

Maßzeichnung

Schematic diagram

Schematisches Diagramm

Zurück zum Seitenanfang

Dimensionen

Breite59 mm
Höhe130 mm
Tiefe125 mm
Installationsabstand rechts/links (aktiv, passiv)0 mm / 0 mm (PAus≥50 %)
Installationsabstand von oben und unten (aktiv, passiv)30 mm / 30 mm (PAus≥50 %)
Zurück zum Seitenanfang

Umgebungsbedingungen

SchutzgradIP20
Entflammbarkeitsklasse nach UL 94V0 ()
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 55 °C Abwertung: 2,5 %/K)
Umgebungstemperatur (Start-Typ getestet)-40 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zulässige relative Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, nicht kondensierend)
Klimaklasse3K3 (im Verhältnis EN 60721)
Grad der Verschmutzung2
Einbauhöhe≤ 3000 m (> 2000 m, Derating: 10 %/1000 m)
Zurück zum Seitenanfang

Allgemein

Nettogewicht1 kg
UmweltschutzrichtlinieRoHS-Richtlinie 2011/65/EU
Elektro- und Elektronik-Altgeräte
Erreichen
EffizienzTyp. 93 % (120 V AC)
Typ. 94,6 % (230 V AC)
MTBF (IEC 61709, SN 29500)> 900000 h (25 °C)
> 530.000 h (40 °C)
> 280000 h (55 °C)
Isolationsspannung Eingang/Ausgang4 kV AC (Typprüfung)
3 kV AC (Stückprüfung)
Eingang Isolationsspannung / PE3,5 kV AC (Typprüfung)
2,4 kV AC (Routineprüfung)
SchutzgradIP20
SchutzklasseIch
WohnmaterialAluminium (AlMg3) / Stahlblech, verzinkt
Material der FußverriegelungStahlblech, verzinkt
Montagepositionhorizontale DIN-Schiene NS 35, EN 60715
Montageanleitungausrichtbar: 0 mm horizontal, 30 mm vertikal
Zurück zum Seitenanfang

Standards

EMV-Anforderungen an die StörfestigkeitEN 61000-6-2
NormbezeichnungSicherheit von Stromversorgungseinheiten bis zu 1100 V (Isolationsabstände)
Normen/VorschriftenDIN EN 61558-2-16
NormbezeichnungElektrische Sicherheit
Normen/VorschriftenIEC 61010-2-201 (SELV)
NormbezeichnungAusstattung von Hochspannungsanlagen mit elektronischen Geräten
Normen/VorschriftenEN 50178/VDE 0160 (PELV)
NormbezeichnungSicherheit für Mess-, Steuer-, Regel- und Laborgeräte
Normen/VorschriftenIEC 61010-1
NormbezeichnungSicherheits-Extra-Niederspannung
Normen/VorschriftenIEC 61010-1 (SELV)
IEC 61010-2-201 (PELV)
NormbezeichnungSichere Isolation
Normen/VorschriftenIEC 61558-2-16
IEC 61010-2-201
NormbezeichnungBegrenzung von Oberschwingungsströmen
Normen/VorschriftenEN 61000-3-2
NormbezeichnungAnforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche
Normen/VorschriftenSEMI F47 - 0706 (185 V AC)
Zurück zum Seitenanfang

EMV-Daten

Elektromagnetische VerträglichkeitKonformität mit EMV-Richtlinie 2014/30/EU
NiederspannungsrichtlinieKonformität mit der Niederspannungsrichtlinie 2014/35/EG
Leitungsgebundene GeräuschemissionEN 55016
EN 61000-6-3 (Klasse B)
GeräuschemissionEN 55016
EN 61000-6-3 (Klasse B)
OberschwingungsströmeEN 61000-3-2
EN 61000-3-2 (Baureihe A)
Elektrostatische EntladungEN 61000-4-2
Kontaktentladung6 kV (Prüfstufe 3)
Entladung in der Luft8 kV (Prüfstufe 3)
Elektromagnetisches HF-FeldEN 61000-4-3
Frequenzbereich80 MHz ... 1 GHz
Stärke des Prüffeldes10 V/m (Prüfstufe 3)
Frequenzbereich1 GHz ... 2 GHz
Stärke des Prüffeldes10 V/m (Prüfstufe 3)
Frequenzbereich2 GHz ... 3 GHz
Stärke des Prüffeldes10 V/m (Prüfstufe 3)
KommentareKriterium A
Schnelle Transienten (Burst)EN 61000-4-4
Eingabe4 kV (Prüfstufe 4 - asymmetrisch)
Ausgabe2 kV (Prüfstufe 3 - asymmetrisch)
KommentareKriterium A
Stoßspannungsbelastung (Surge)EN 61000-4-5
Eingabe2 kV (Prüfstufe 3 - symmetrisch)
4 kV (Prüfstufe 4 - asymmetrisch)
Ausgabe1 kV (Prüfstufe 2 - symmetrisch)
2 kV (Prüfstufe 3 - asymmetrisch)
KommentareKriterium A
Leitungsgebundene InterferenzenEN 61000-4-6
Frequenzbereich0,15 MHz ... 80 MHz
Spannung10 V (Prüfstufe 3)
KommentareKriterium A
SpannungseinbrücheEN 61000-4-11
Spannung230 V AC
Frequenz50 Hz
Spannungseinbruch70 %
Anzahl der Perioden25 / 30 Perioden
KommentareKriterium A
Spannungseinbruch40 %
Anzahl der Perioden12 Perioden
ZusatztextTeststufe 2
KommentareKriterium A
Spannungseinbruch0 %
Anzahl der Perioden1 Periode
ZusatztextTeststufe 2
KommentareKriterium B
Kriterium ANormales Betriebsverhalten innerhalb der vorgegebenen Grenzen.
Kriterium BVorübergehende Beeinträchtigung des Betriebsverhaltens, die durch das Gerät selbst korrigiert wird.
Zurück zum Seitenanfang

Einhaltung von Umweltprodukten

REACh SVHCLeitung 7439-92-1
China RoHSUmweltfreundlicher Nutzungszeitraum = 25;
Details zu Gefahrstoffen finden Sie im Reiter "Downloads", Kategorie "Herstellererklärung"
Zurück zum Seitenanfang

Klassifizierungen

eCl@ss

eCl@ss 10.0.127040701
eCl@ss 11.027040701
eCl@ss 8.027049002
eCl@ss 9.027040701
Zurück zum Seitenanfang

Etim

ETIM 5,0EC002540
ETIM 6,0EC002540
ETIM 7.0EC002540
Zurück zum Seitenanfang

ETIM for 2910105 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) 24 V
Max. Ausgangsstrom 1 (EF008284) 20 A
Ausgangsspannung einstellbar (EF007002) Ja
Nennwert Ausgangsspannung 1 (EF009393) 24 V
Nennwert Ausgangsstrom 1 (EF009396) 20 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 85 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 85 V
Ausgangsspannung geregelt (EF003092) Ja
Leistungsabgabe (EF003034) 480 W
Stabilisiert (EF005302) Ja
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Nein
Geeignet für Reiheneinbau (EF001126) Nein
Einbauhöhe (EF000332) 130 mm
Direktmontage möglich (EF005689) Nein
Breite (EF000008) 59 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 129 mm
Geeignet für Sicherheitsfunktionen (EF001597) Ja
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
