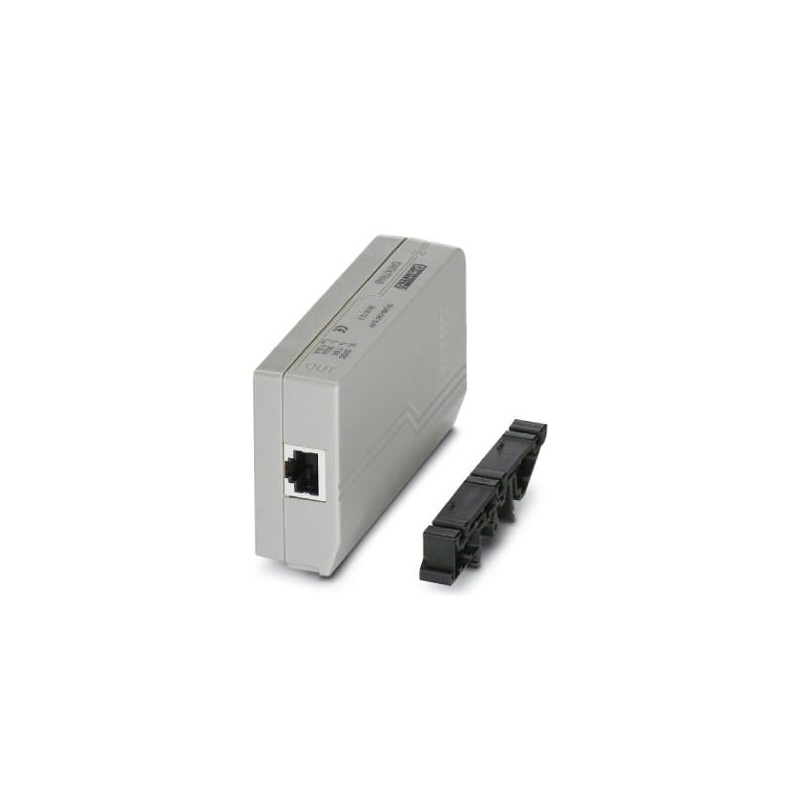

D-LAN-CAT.5-FP 2800723 PHOENIX CONTACT Überspannungsfeinschutz gem. Class D (CAT.5), für Token Ring, ISDN, D.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D-LAN-CAT.5-FP 2800723 PHOENIX CONTACT Überspannungsfeinschutz gem. Class D (CAT.5), für Token Ring, ISDN, D..

D-LAN-CAT.5-FP

2800723

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Überspannungsfeinschutz gem. Class D (CAT.5), für Token Ring, ISDN, DS1, Ethernet und Power over Ethernet (PoE) "Mode A" und "Mode B". RJ45-Zwischenstecker mit separater Erdungsleitung und Rastfuß für Tragschienen NS 35.

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for information technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$84.54
3+$79.20
6+$76.77
9+$75.60
12+$75.01
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe110 mm
Breite28 mm
Tiefe60 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
SchutzartIP20

Allgemein

Material GehäuseABS
Brennbarkeitsklasse nach UL 94V0
Farbegrau
Normen für Luft- und KriechstreckenIEC 60664
MontageartAnschlussspezifisches Zwischenstecken und Tragschiene 35 mm
BauformZwischenstecker zur Tragschienenmontage
Polzahl8
WirkungsrichtungLine-Line & Line-Ground/Shield

Schutzschaltung

IEC PrüfklasseB2
C1
VDE AnforderungsklasseB2
C1
Höchste Dauerspannung UC± 5 V DC
Höchste Dauerspannung UC (Ader-Ader)± 5 V DC (± 57 V DC / PoE+)
Nennstrom IN≤ 1,5 A (25 °C)
Betriebswirkstrom IC bei UC≤ 600 µA
Nennableitstoßstrom In (8/20)µs (Ader-Ader)350 A
Nennableitstoßstrom In (8/20)µs (Ader-Erde)350 A
Nennimpulsstrom Ian (10/700)µs (Ader-Ader)≤ 25 A
Nennimpulsstrom Ian (10/700)µs (Ader-Erde)≤ 25 A
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike≤ 25 V
≤ 90 V (PoE)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 750 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch≤ 25 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 750 V
Restspannung bei In (Ader-Ader)≤ 35 V (C1 - 350 A)
≤ 110 V (C1 - 350 A)
Restspannung bei In (Ader-Erde)≤ 700 V (C1 - 350 A)
Schutzpegel Up (Ader-Ader)≤ 20 V (B2 - 1 kV / 25 A)
≤ 90 V (B2 - 1 kV / 25 A - PoE)
≤ 35 V (C1 - 700 V / 350 A)
≤ 110 V (C1 - 700 V / 350 A - PoE)
Schutzpegel Up (Ader-Erde)≤ 700 V (B2 - 1 kV / 25 A)
≤ 700 V (C1 - 700 V / 350 A)
Ansprechzeit tA (Ader-Ader)≤ 1 ns
Ansprechzeit tA (Ader-Erde)≤ 100 ns
Einfügungsdämpfung aE, sym.≤ 1 dB (100 MHz/100 Ω)
Nahnebensprechdämpfung≤ 63,3 dB (1 MHz/100 Ω)
≤ 43,6 dB (16 MHz/100 Ω)
≤ 30,1 dB (100 MHz/100 Ω)
Grenzfrequenz fg (3dB), sym. im 100 Ohm-System> 100 MHz
Kapazität (Ader-Ader)typ. 15 pF (f= 1 MHz / VR= 0 V)
Kapazität (Ader-Erde)typ. 5 pF (f= 1 MHz / VR= 0 V)
Stoßstromfestigkeit (Ader-Ader)B2 (1 kV / 25 A)
C1 (700 V / 350 A)
Stoßstromfestigkeit (Ader-Erde)B2 (1 kV/25 A)
C1 (700 V / 350 A)

Anschlussdaten

AnschlussartRJ45
Anschlussart INRJ45-Buchse
Anschlussart OUTRJ45-Buchse

Anschluss Potenzialausgleich

AnschlussartKabelanschluss

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2800723-D-LAN-CAT.5-FP English 116 Kbytes PHOENIX CONTACT-2800723-D-LAN-CAT.5-FP
