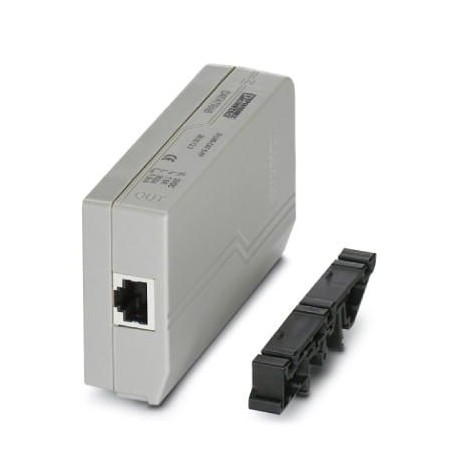

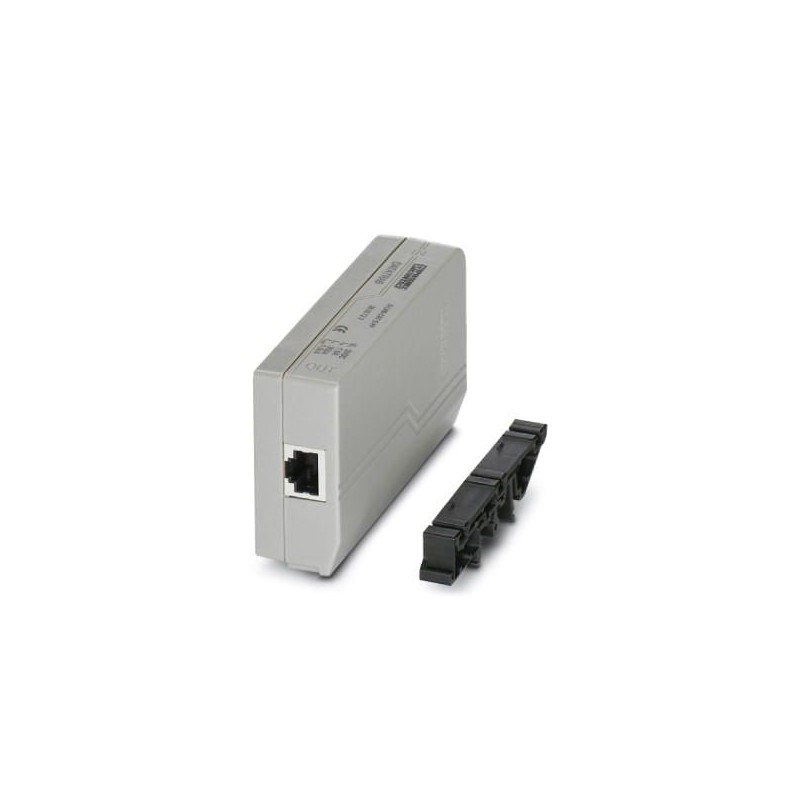

D-LAN-CAT.5-FP 2800723 PHOENIX CONTACT Dispositif de protection antisurtension
D-LAN-CAT.5-FP
2800723
PHOENIX_CONTACT
Dispositif de protection antisurtension
Protection contre les surtensions légères pour les réseaux de données jusqu’à 1 GBit/s. Utilisation sur Ethernet, Power over Ethernet (PoE, Mode A et Mode B), Token Ring, ISDN et DS1. Adaptateur RJ45 avec ligne de mise à la terre séparée et pied de fixation pour rail DIN NS 35.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800723 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 143 (C-4-2017) |
| GTIN | 4046356730273 |
| Poids par pièce (hors emballage) | 0,090 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | ABS |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | gris |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664 |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 8 |
| Sens de l'action | Line-Line & Line-Ground/Shield |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| Classe de protection VDE | B2 |
| C1 | |
| Tension permanente maximale UC | ± 5 V DC |
| Tension permanente maximale (brins-brins) | ± 5 V DC (± 57 V DC / PoE+) |
| Intensité nominale IN | ≤ 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 600 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 350 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | ≤ 25 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | ≤ 25 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 25 V |
| ≤ 90 V (PoE) | |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 750 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 25 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 750 V |
| Tension résiduelle pour In(fil-fil) | ≤ 35 V (C1 - 350 A) |
| ≤ 110 V (C1 - 350 A) | |
| Tension résiduelle pour In(fil-terre) | ≤ 700 V (C1 - 350 A) |
| Niveau de protection Up(fil-fil) | ≤ 20 V (B2 - 1 kV / 25 A) |
| ≤ 90 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 35 V (C1 - 700 V / 350 A) | |
| ≤ 110 V (C1 - 700 V / 350 A - PoE) | |
| Niveau de protection Up(fil-terre) | ≤ 700 V (B2 - 1 kV / 25 A) |
| ≤ 700 V (C1 - 700 V / 350 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | ≤ 1 dB (100 MHz/100 Ω) |
| Diaphonie entre appareils proches | ≤ 63,3 dB (1 MHz/100 Ω) |
| ≤ 43,6 dB (16 MHz/100 Ω) | |
| ≤ 30,1 dB (100 MHz/100 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | > 100 MHz |
| Capacité (fil-fil) | typ. 15 pF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | typ. 5 pF (f=1 MHz / VR= 0 V) |
| Résistance aux courants de choc (fil-fil) | B2 - 1 kV / 25 A |
| C1 - 700 V / 350 A | |
| Résistance aux courants de choc (fil-terre) | B2 - 1 kV / 25 A |
| C1 - 700 V / 350 A |
Caractéristiques de raccordement
| Type de raccordement | RJ45 |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ45 |
| Type de raccordement OUT | Connecteur femelle RJ45 |
Normes et spécifications
| Normes/prescriptions | IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
