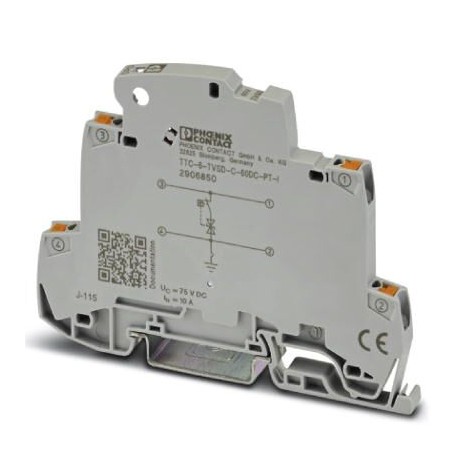

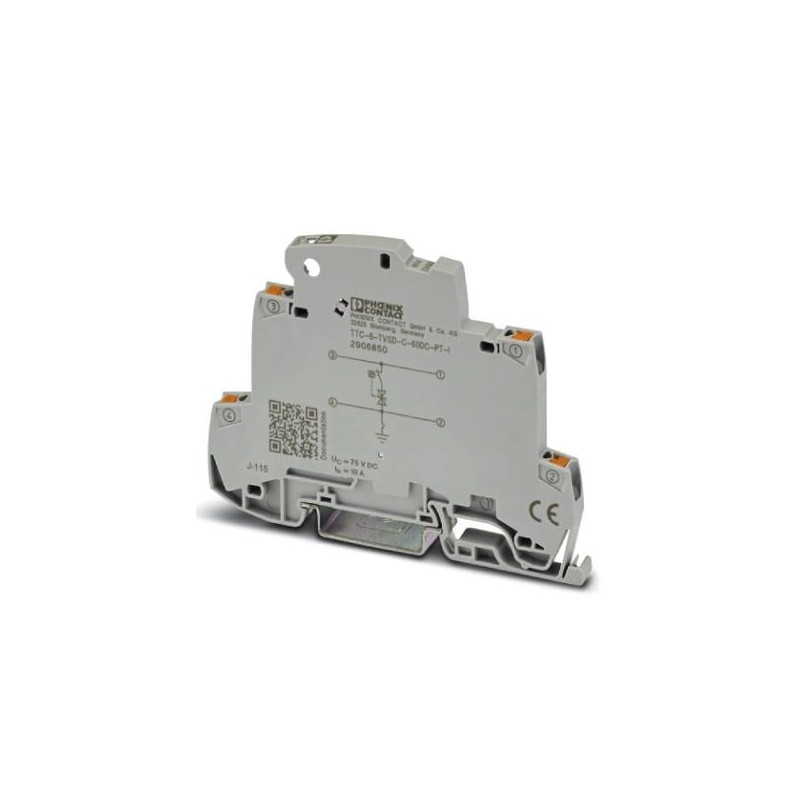

TTC-6-TVSD-C-60DC-PT-I 2906850 PHOENIX CONTACT Überspannungs-Feinschutz mit integrierter Statusanzeige für e.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TTC-6-TVSD-C-60DC-PT-I 2906850 PHOENIX CONTACT Überspannungs-Feinschutz mit integrierter Statusanzeige für e..

TTC-6-TVSD-C-60DC-PT-I

2906850

PHOENIX_CONTACT

Überspannungs-Feinschutz mit integrierter Statusanzeige für eine Signalader mit geerdetem Bezugspotenzial.

Mehr Infos


Trabtech (TT)

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $25.46
Stückpreis: $25.46

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2906850
Verpackungseinheit1 STK
VerkaufsschlüsselK1 - Überspannungsschutz
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 148 (C-4-2019)
GTIN4055626137063
Gewicht pro Stück (exklusive Verpackung)27,000 g
Gewicht pro Stück (inklusive Verpackung)27,700 g
Zolltarifnummer85363010
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm

Maßzeichnung

Maßzeichnung

Schaltplan

Schaltplan

Zurück nach oben

Maße

Höhe92 mm
Breite6,2 mm
Tiefe69,5 mm (inkl. Tragschiene 7,5 mm)
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Höhenlage≤ 4000 m (amsl (über normal Null))
SchutzartIP20 (mit Enddeckel)
Zurück nach oben

Allgemein

Material GehäusePBT
Brennbarkeitsklasse nach UL 94V-0
Farbeverkehrsgrau A RAL 7042
MontageartTragschiene: 35 mm
BauformTragschienenmodul einteilig
WirkungsrichtungLine-Earth Ground
Zurück nach oben

Schutzschaltung

IEC-PrüfklasseC3
Nennspannung UN60 V DC
Höchste Dauerspannung UC75 V DC
53 V AC
Bemessungsstrom10 A (60 °C)
Betriebswirkstrom ICbei UC≤ 5 µA
Schutzleiterstrom IPE≤ 5 µA
Nennableitstoßstrom In(8/20)µs (Ader-Erde)60 A
Schutzpegel Up(Ader-Erde)≤ 110 V (C3 - 12 A)
Ansprechzeit tA (Ader-Erde)≤ 1 ns
Einfügungsdämpfung aE, asym.typ. 0,3 dB (≤ 1,2 MHz / 150 Ω)
Grenzfrequenz fg (3dB), asym. (PE) im 150 Ohm-Systemtyp. 4 MHz
Kapazität (Ader-Erde)0,6 nF
Widerstand pro Pfad≤ 100 mΩ
Meldung Überspannungsschutz defektoptisch
Stoßstromfestigkeit (Ader-Erde)C3 - 12 A
Zurück nach oben

Anschlussdaten

AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt AWG24 ... 12
Zurück nach oben

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013
Zurück nach oben

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027140201
eCl@ss 4.127130801
eCl@ss 5.027130801
eCl@ss 5.127130801
eCl@ss 6.027130800
eCl@ss 7.027130807
eCl@ss 8.027130807
eCl@ss 9.027130807
Zurück nach oben

ETIM

ETIM 2.0EC000943
ETIM 3.0EC000943
ETIM 4.0EC000943
ETIM 5.0EC000943
ETIM 6.0EC000943
ETIM 7.0EC000943
Zurück nach oben

UNSPSC

UNSPSC 6.0130212010
UNSPSC 7.090139121610
UNSPSC 1139121610
UNSPSC 12.0139121610
UNSPSC 13.239121620
UNSPSC 18.039121620
UNSPSC 19.039121620
UNSPSC 20.039121620
UNSPSC 21.039121620
Zurück nach oben

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf 27 Mbytes
