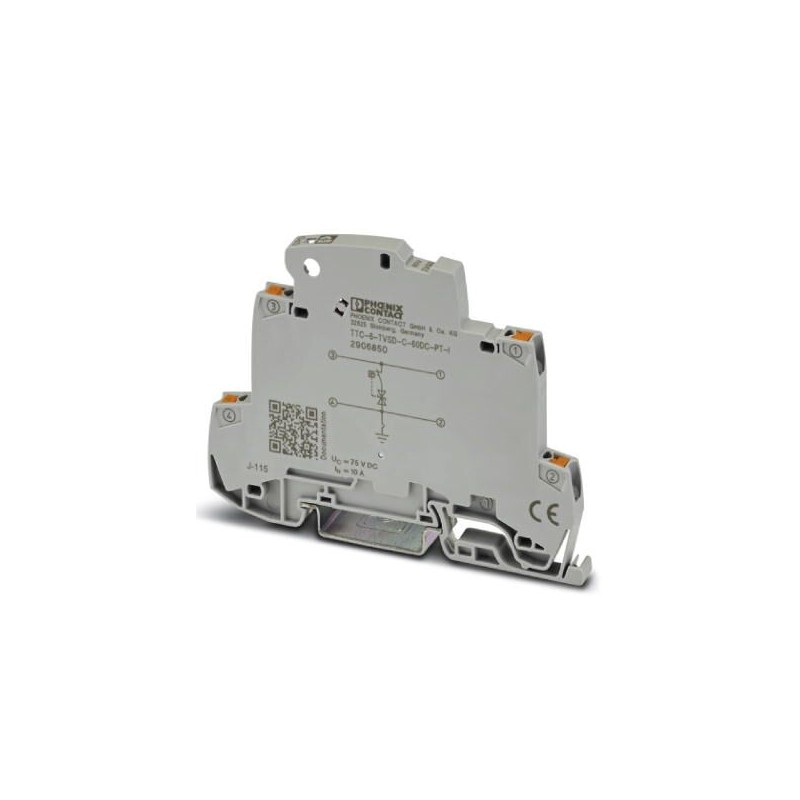

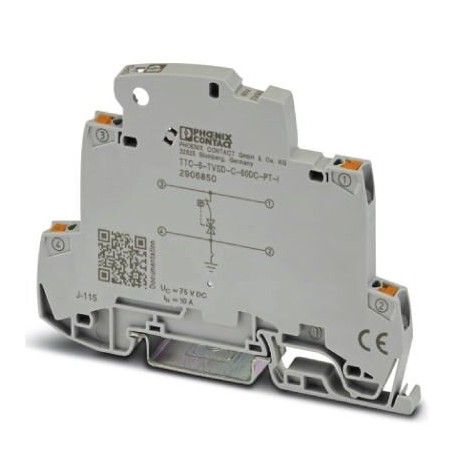

TTC-6-TVSD-C-60DC-PT-I 2906850 PHOENIX CONTACT Protection antisurtension précise avec indicateur d'état inté..
TTC-6-TVSD-C-60DC-PT-I
2906850
PHOENIX_CONTACT
Protection antisurtension précise avec indicateur d'état intégré pour un fil de signal avec potentiel de référence relié à la terre.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2906850 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 148 (C-4-2019) |
| GTIN | 4055626137063 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Haut de la page
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 (avec flasque d'extrémité) |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | gris signalisation A RAL 7042 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés monobloc |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C3 |
|---|---|
| Tension nominale UN | 60 V DC |
| Tension permanente maximale UC | 75 V DC |
| 53 V AC | |
| Courant de référence | 10 A (60 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 60 A |
| Niveau de protection Up(fil-terre) | ≤ 110 V (C3 - 12 A) |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 1,2 MHz / 150 Ω) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 4 MHz |
| Capacité (fil-terre) | 0,6 nF |
| Résistance par circuit | ≤ 100 mΩ |
| Message protection antisurtension défectueuse | optique |
| Résistance aux courants de choc (fil-terre) | C3 - 12 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
