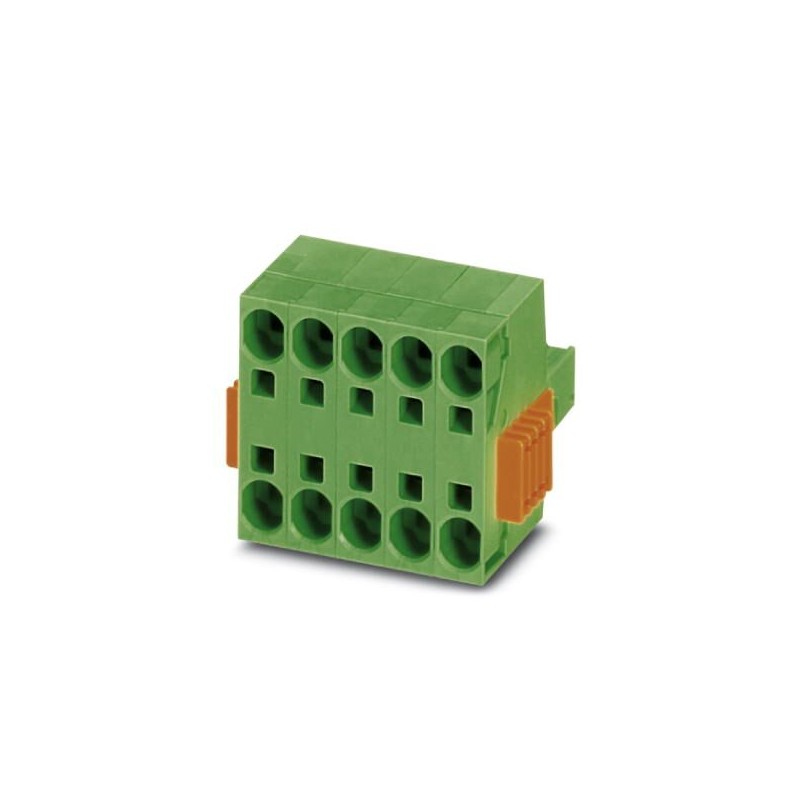

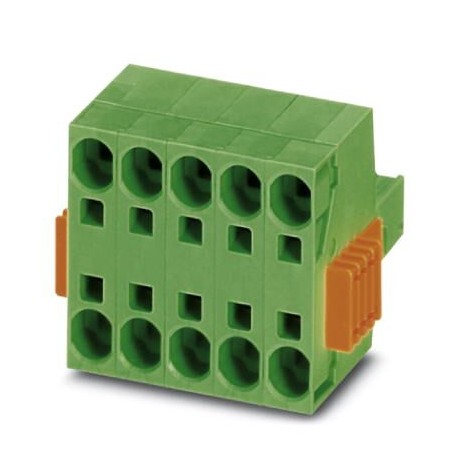

TSPC 5/ 3-STCL-7,62BKCPBDWH-93 1018040 PHOENIX CONTACT Printed-circuit-board-Steckverbinder TSPC 5/ 3-STCL-7..
TSPC 5/ 3-STCL-7,62BKCPBDWH-93
1018040
PHOENIX_CONTACT
10
Printed-circuit-board-Steckverbinder - TSPC 5/ 3-STCL-7,62 BKCPBDWH-93 - 1018040
Steckverbinder für Leiterplatte, Nennquerschnitt: 6 mm², Farbe: schwarz, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole: 3, Anzahl der Anschlüsse: 6, Artikelfamilie: TSPC 5/.. -STCL, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 5, Verriegelung: Clip-Lock, Befestigungsart: Click & Lock Verriegelungsklemme, Verpackungsart: boxed
Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Polzahl: 3, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Farbe: schwarz, Kontaktoberfläche: Zinn
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1018040 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 10 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626502335 |
| Gewicht pro Stück (exklusive Verpackung) | 28,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 28,040 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | IN (Indien) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattensteckverbinder |
|---|---|
| Stecksystem | POWER COMBICON 5 |
| Kontaktart | Buchse (female) |
| Artikelfamilie | TSPC 5/..-STCL |
| Rastermaß | 7,62 mm |
| Polzahl | 3 |
| Anschlussart | Push-in-Federanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 6 |
| Anzahl der Potenziale | 3 |
Elektrische Kenndaten
| Nennstrom | 41 A |
|---|---|
| Nennspannung | 1000 V |
| Bemessungsspannung | 1000 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Anschlussvermögen
| Anschlussart | Push-in-Federanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,2 mm² ... 10 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 6 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 15 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Farbe Gehäuse | schwarz (9005) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 41,45 mm |
| Breite [ w ] | 30,86 mm |
| Höhe [ h ] | 35,05 mm |
| Rastermaß | 7,62 mm |
| Maß a | 15,24 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 10 |
| Benennung Verpackungseinheiten | Stück |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
