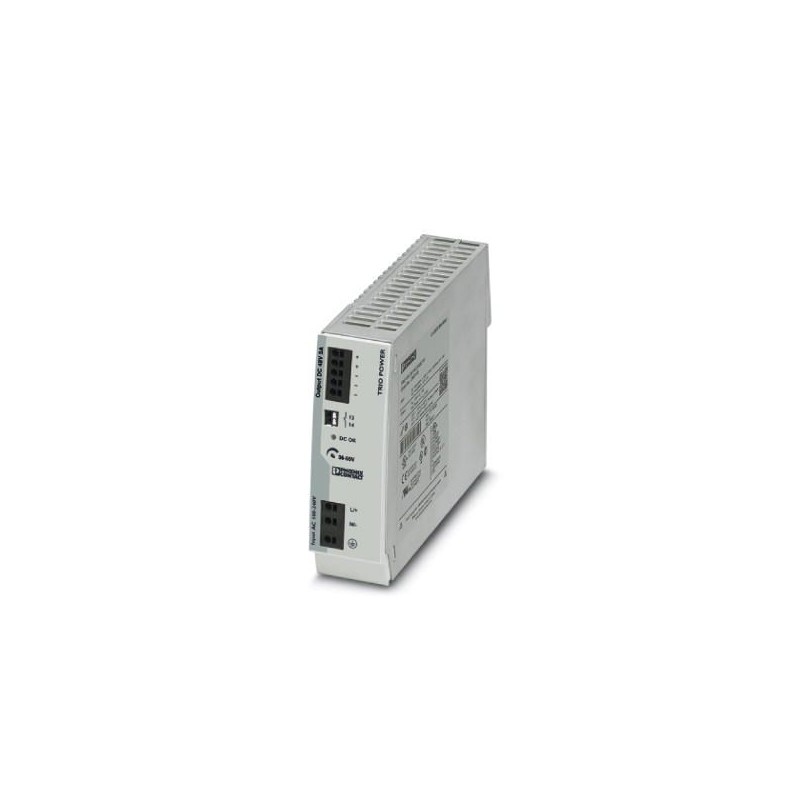

TRIO-PS-2G/1AC/48DC/5 2903159 PHOENIX CONTACT Stromversorgung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TRIO-PS-2G/1AC/48DC/5 2903159 PHOENIX CONTACT Stromversorgung

TRIO-PS-2G/1AC/48DC/5

2903159

PHOENIX_CONTACT

Stromversorgung

Primär getaktetes TRIO-Netzteil für die Hutschienenmontage, Eingang: 1 phasig, Ausgang: 48 V DC / 5 A, Dynamic Boost, werkzeuglose Schnellanschlusstechnik für starre und flexible Kabel mit Aderendhülse

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $329.42
Stückpreis: $329.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2903159
Verpackungseinheit1 STK
VerkaufsschlüsselH1 - Stromversorgungen
KatalogseiteSeite 225 (C-4-2017)
GTIN4055626255422
Gewicht pro Stück (exklusive Verpackung)1.120,000 g
Gewicht pro Stück (inklusive Verpackung)1.120,000 g
Zolltarifnummer85044030
HerkunftslandCN (China)

Maße

Breite42 mm
Höhe130 mm
Tiefe160 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Startup type tested)-40 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
Klimaklasse3K3 (nach EN 60721)
Verschmutzungsgrad2
Aufstellhöhe≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)

Eingangsdaten

Eingangsnennspannungsbereich100 V AC ... 240 V AC
110 V DC ... 250 V DC
Eingangsspannungsbereich100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC ±10 %
Spannungsfestigkeit maximal≤ 300 V AC 15 s
Frequenzbereich AC50 Hz ... 60 Hz ±10 %
Ableitstrom gegen PE< 3,5 mA
Stromaufnahme2,9 A (100 V AC)
2,3 A (120 V AC)
1,2 A (230 V AC)
1,2 A (240 V AC)
Nennleistungsaufnahme285,7 VA
Netzausfallüberbrückungtyp. 15 ms (120 V AC)
typ. 15 ms (230 V AC)
Eingangssicherung6,3 A (intern (Geräteschutz))
Auswahl geeigneter Sicherungen6 A ... 16 A (Charakteristik B, C, D, K)
Leistungsfaktor (cos phi)0,91

Ausgangsdaten

Nennausgangsspannung48 V DC ±1 %
Einstellbereich der Ausgangsspannung (USet)36 V DC ... 55 V DC (> 48 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN)5 A
Dynamischer Boost (IDyn.Boost)7,5 A (5 s)
Derating> 60 °C ... 70 °C (2,5 % / K)
Parallelschaltbarkeitja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeitja
Rückspeisefestigkeit≤ 60 V DC
Schutz gegen Überspannung am Ausgang≤ 60 V DC
Regelabweichung< 1 % (Laständerung statisch 10 % ... 90 %)
< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit< 20 mVSS(bei Nennwerten)
Ausgangsleistung240 W
Schaltspitzen Nennlast< 15 mVSS
Verlustleistung Leerlauf maximaltyp. 4 W (120 V AC)
typ. 4,1 W (230 V AC)
Verlustleistung Nennlast maximaltyp. 24,5 W (120 V AC)
typ. 20,1 W (230 V AC)
Kurzschlussstrom< 7 A DC (dauerhaft)

Allgemein

Nettogewicht0,9 kg
Wirkungsgradtyp. 90,5 % (120 V AC)
typ. 91 % (230 V AC)
Isolationsspannung Eingang/Ausgang3 kV AC (Typprüfung)
1,5 kV AC (Stückprüfung)
SchutzklasseI (im geschlossenen Schaltschrank)
SchutzartIP20
MTBF (IEC 61709, SN 29500)> 2000000 h (25 °C)
> 1200000 h (40 °C)
> 620000 h (60 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: horizontal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikal 50 mm

Anschlussdaten Eingang

AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge10 mm

Anschlussdaten Ausgang

AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge8 mm

Anschlussdaten Signalisierung

AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörabstrahlungEN 55011 (EN 55022)
StörfestigkeitStörfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
Normen/BestimmungenEN 61000-4-2
Kontaktentladung4 kV (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-3
Frequenzbereich80 MHz ... 1 GHz
Prüffeldstärke10 V/m (Prüfschärfegrad 3)
Frequenzbereich1,4 GHz ... 2 GHz
Prüffeldstärke3 V/m (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-4
BemerkungKriterium B
Normen/BestimmungenEN 61000-6-3
EN 61000-4-6
Frequenzbereich0,15 MHz ... 80 MHz
Spannung10 V (Prüfschärfegrad 3)
Leitungsgeführte StöraussendungEN 55016 EN 61000-6-4 (Klasse A)
Normen/BestimmungenEN 61000-4-11
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2014/35/EU
Norm - Elektrische SicherheitIEC 60950-1/VDE 0805 (SELV)
Norm - SchutzkleinspannungIEC 60950-1 (SELV) und EN 60204-1 (PELV)
Norm - Sichere TrennungDIN VDE 0100-410
Norm - Begrenzung Netz-OberschwingungsströmeEN 61000-3-2
UL-ZulassungenUL Listed UL 508
UL/C-UL Recognized UL 60950-1
Schock18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)DNV GL CG-0339 / Klasse B
Resonanzsuche 2 Hz - 100 Hz, 90 Min. in Resonanz,
2 Hz - 25 Hz, Amplitude ±1,6 mm,
25 Hz - 100 Hz, Beschleunigung 4g
Bahn-AnwendungenEN 50121-4
Überspannungskategorie (EN 60950-1)II
Überspannungskategorie (EN 62477-1)III

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen


ETIM for 2903159 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) AC/DC
1. Ausgangsspannung (EF006792) 36 V
Max. Ausgangsstrom 1 (EF008284) 7.5 A
Ausgangsspannung einstellbar (EF007002) Ja
Nennwert Ausgangsspannung 1 (EF009393) 48 V
Nennwert Ausgangsstrom 1 (EF009396) 5 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 100 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 100 V
Bemessungsversorgungsspannung DC (EF007078) 110 V
Ausgangsspannung geregelt (EF003092) Ja
Leistungsaufnahme (EF000346) 285.7 VA
Leistungsabgabe (EF003034) 240 W
Stabilisiert (EF005302) Ja
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Nein
Geeignet für Reiheneinbau (EF001126) Nein
Einbauhöhe (EF000332) 130 mm
Direktmontage möglich (EF005689) Nein
Breite (EF000008) 42 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 160 mm
Geeignet für Sicherheitsfunktionen (EF001597) Ja
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
