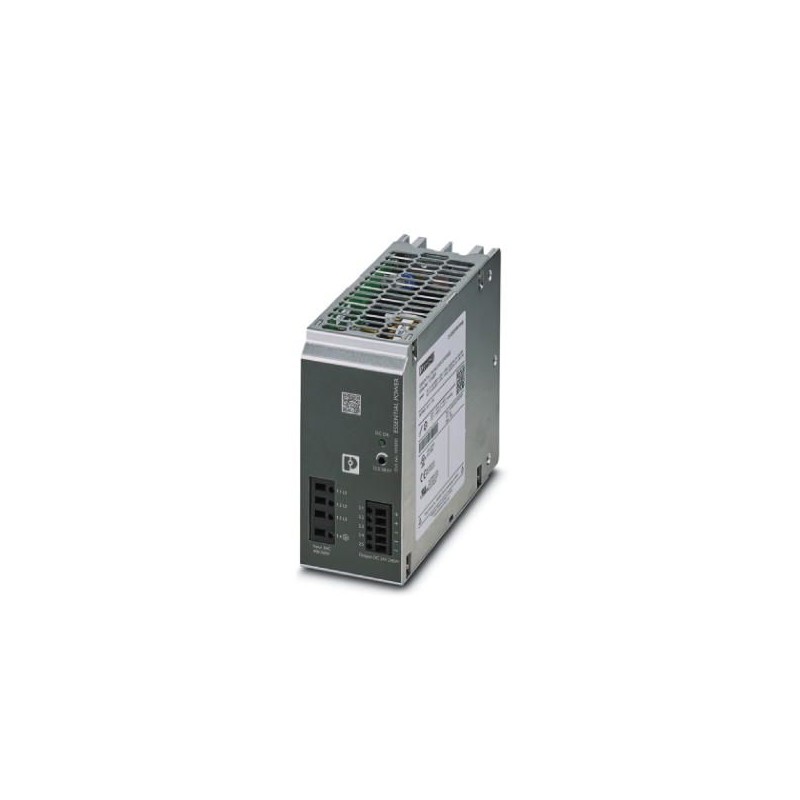

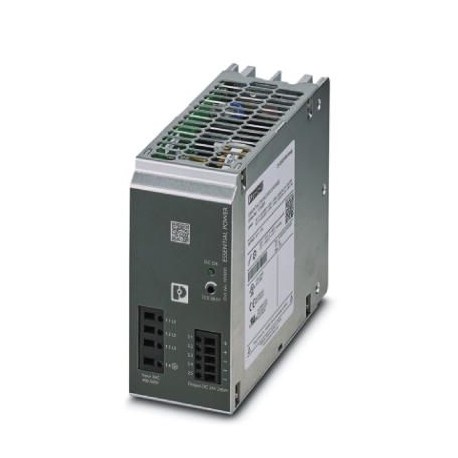

ESSENTIAL-PS/3AC/24DC/240W/EE 1018291 PHOENIX CONTACT Netzteil
ESSENTIAL-PS/3AC/24DC/240W/EE
1018291
PHOENIX_CONTACT
Netzteil
Primäres Schaltnetzteil in der ESSENTIAL-Edition für die Hutschienenmontage, Eingang: dreiphasig, Ausgang: 24 V DC/240 W
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million achtzehn tausend zwei hundert eins und neunzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626502632 |
| Gewicht pro Stück (exklusive Verpackung) | 0.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 55 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
Input-Daten
| Nominal input voltage range | 2x / 3x AC 400 V ... 500 V AC |
|---|---|
| Input voltage range | 3x 320 V AC ... 575 V AC |
| 2x 360 V AC ... 575 V AC (für 2-Phasen-Betrieb) | |
| AC-Frequenzbereich | 45 Hz ... 65 Hz |
| Ableitstrom zum PE | < 3,5 mA |
| Stromaufnahme | 3x 0,6 A (400 V AC) |
| 3x 0,5 A (480 V AC) | |
| Inrush surge current | < 15 A |
| Netz-Pufferung | > 20 ms bei 3x 400 V AC) |
| Wahl der geeigneten Leistungsschalter | 6 A ... 16 A |
| Power Faktor (cos phi) | 0.59 |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 22.5 V-DC - ... mit 29,5 V DC (> 24 V DC, Konstante Kapazität beschränkt) |
| Nominal output current (IN) | 10 A (UAUS= 24 V DC) |
| Derating | 55 °C ... 70 °C (2,5%/K) |
| Die Parallelschaltung | Ja, zur Redundanz und erhöhte Kapazität |
| Anschluss in Serie | ja |
| Feedback-Widerstand | 35 V DC |
| Schutz gegen überspannung am Ausgang | < 35 V DC |
| Max. Kapazitive Last | Unbegrenzte |
| Aktive Strombegrenzung | ca. 15 A |
| Regelabweichung | < 1 % (änderung in der Last, statisch 10 % ... 90 %) |
| < 2 % (änderung in der Last, dynamisch 10 % ... 90 %) | |
| < 0.1 % (änderung der Eingangsspannung ±10 %) | |
| Restwelligkeit | < 10 mVPP |
| Ausgangsleistung | 240 W |
| Typische Reaktionszeit | < 1 s |
| Peak Schaltspannung Nennlast | < 30 mVPP |
| Maximale Verlustleistung im Leerlauf-Zustand | 7.5 W |
| Verlustleistung Nennlast max. | 34 W |
Allgemeine
| Netto-Gewicht | 1,1 kg |
|---|---|
| Betriebsspannung Anzeige | Grüne LED |
| Effizienz | 88.5 % (bei 400-V-AC-und Sollwerte) |
| Isolationsspannung-Eingang/Ausgang | 3 kV AC (Typprüfung) |
| 1,5 kV AC (routine test) | |
| Isolationsspannung Ausgang / PE | 500 V DC |
| Schutz-Klasse | I (mit PE-Anschluss) |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 700000 h |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Abisolierlänge | 9 mm |
| Gewinde | M2,5 |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 9 mm |
| Gewinde | M2,5 |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Test Feldstärke | 3 V/m |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Normen/Vorschriften | EN 61000-4-11 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der LV-Richtlinie 2006/95/EG |
| Norm - Elektrische Sicherheit | EN 60950-1 |
| Standard – Safety extra-low voltage | EN 60950-1 (SELV) |
| UL-Zulassungen | UL/C-UL listed UL 508 |
| Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2.3 g, 90 min. | |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannung dips | SEMI F47 - 0706 (200 V AC) |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC |
| 1. Ausgangsspannung (EF006792) | 22.5 V |
| Max. Ausgangsstrom 1 (EF008284) | 10 A |
| Ausgangsspannung einstellbar (EF007002) | Ja |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 10 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 320 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 400 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 284.4 VA |
| Leistungsabgabe (EF003034) | 240 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbauhöhe (EF000332) | 130 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 60 mm |
| Höhe (EF000040) | 130 mm |
| Tiefe (EF000049) | 152.5 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
