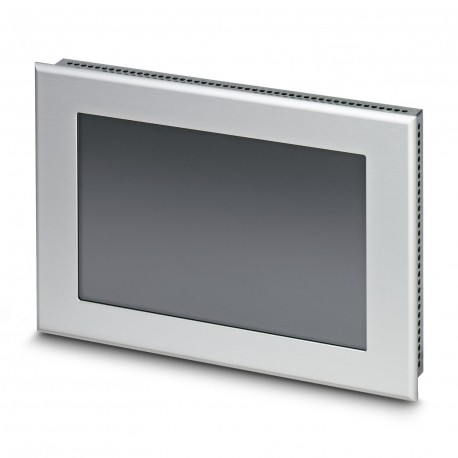

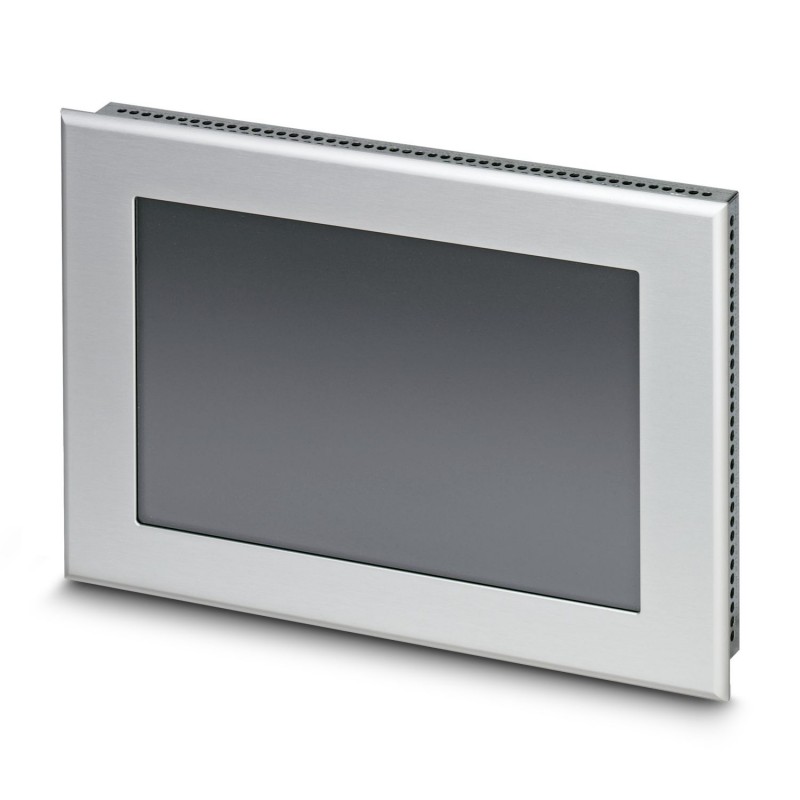

TP090STW/100610001 S00071 2401665 PHOENIX CONTACT Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display (analog-res.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TP090STW/100610001 S00071 2401665 PHOENIX CONTACT Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display (analog-res..

TP090STW/100610001 S00071

2401665

PHOENIX_CONTACT

Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display (analog-resistiv (Polyester)), 800 x 480 Pixel (WVGA), 16,7 Mio. Farben, Arm

Touchpanel mit 22,9 cm / 9"-TFT-Display (analog-resistiv (Polyester)), 800 x 480 Pixeln (WVGA), 16,7 Millionen Farben, Arm® Cortex-A8®, 800 MHz, 2x USB Host 2.0, 1x COM (RS-232), 1x COM (RS-422/485), 1x Ethernet (10/100 Mbit/s), RJ45, Windows® Embedded Compact 7 und Anwendersoftware: TSvisIT. (Bussystem: DualCAN)

Mehr Infos


Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display (analog-resistiv (Polyester)), 800 x 480 Pixel (WVGA), 16,7 Mio. Farben, Arm®Cortex®-A8, 800 MHz, 2x USB Host 2.0, 1x COM (RS-232), 1x COM (RS-422/485), 1x Ethernet (10/100 MBit/s), RJ45, Windows®Embedded Compact 7 und Anwendersoftware: TSvisIT. (Bussystem: DualCAN)

Kaufmännische Daten

Bestellschlüssel2401665
Verpackungseinheit1 STK
VerkaufsschlüsselP1 - HMIs + Industrie-PC
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4055626375038
Gewicht pro Stück (exklusive Verpackung)1,300 kg
Gewicht pro Stück (inklusive Verpackung)1,300 kg
Zolltarifnummer84714100
HerkunftslandDE (Deutschland)

Maße

Außenmaß Breite, Höhe, Tiefe260 mm x 172 mm x 5 mm (Abmessungen der Frontplatte)
Einbaumaß Breite, Höhe, Tiefe252 mm x 164 mm x 54 mm (Montageausschnitt, Tiefe mit Bus falls Bus System im Gerät vorhanden)

Display

Display22,9 cm / 9"-TFT
Bildschirmauflösung800 x 480 Pixel (WVGA)
Touch-Technologieanalog-resistiv (Polyester)
Helligkeit800 cd/m² typisch (regelbar)
HintergrundbeleuchtungLED
MTBF Hintergrundbeleuchtung70000 h
Farben16,7 Mio. Farben
Ablesewinkel links85 °
Ablesewinkel rechts85 °
Ablesewinkel oben85 °
Ablesewinkel unten85 °

Rechner Daten

ProzessorArm®Cortex®-A8, 800 MHz
BetriebssystemWindows®Embedded Compact 7
AnwendersoftwareTSvisIT
Arbeitsspeicher1 MB SRAM
512 MB LPDDR RAM
DatenspeicherNAND-Flash, 1 GB
Netzwerk1x Ethernet (10/100 MBit/s), RJ45
Schnittstellen2x USB Host 2.0
1x COM (RS-232)
1x COM (RS-422/485)
BussystemDualCAN
Steckplätze1x SD
EchtzeituhrJa
Lebensdauer Batterie5 Jahre (typ.)

Allgemein

SonderausstattungIntegriertes akustisches Signal (Buzzer)
Material FrontplatteAluminium (natur eloxiert)
Material GehäuseStahlblech verzinkt
MontageartFronteinbau
Gewicht1300 g

Umgebungsbedingungen

SchutzartIP65 (frontseitig), IP20 (rückseitig)
NEMA 4X
Umgebungstemperatur (Betrieb)0 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)20 % ... 85 %
Vibration (Betrieb)1g, nach EN 60068-2-6
Schock15g, nach IEC 60068-2-27

Geräteversorgung

Netzteil24 V DC ±20 %

Normen und Bestimmungen

Schock15g, nach IEC 60068-2-27
Vibration (Betrieb)1g, nach EN 60068-2-6

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 15 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

eCl@ss

eCl@ss 5.127330200
eCl@ss 6.027242300
eCl@ss 7.027242302
eCl@ss 8.027242302
eCl@ss 9.027330201

ETIM

ETIM 5.0EC001412
ETIM 6.0EC001412
ETIM 7.0EC001412
