PHOENIX_CONTACTKontrollsystemeRFC 480S PN 4TX 2404577 PHOENIX CONTACT Safety controller

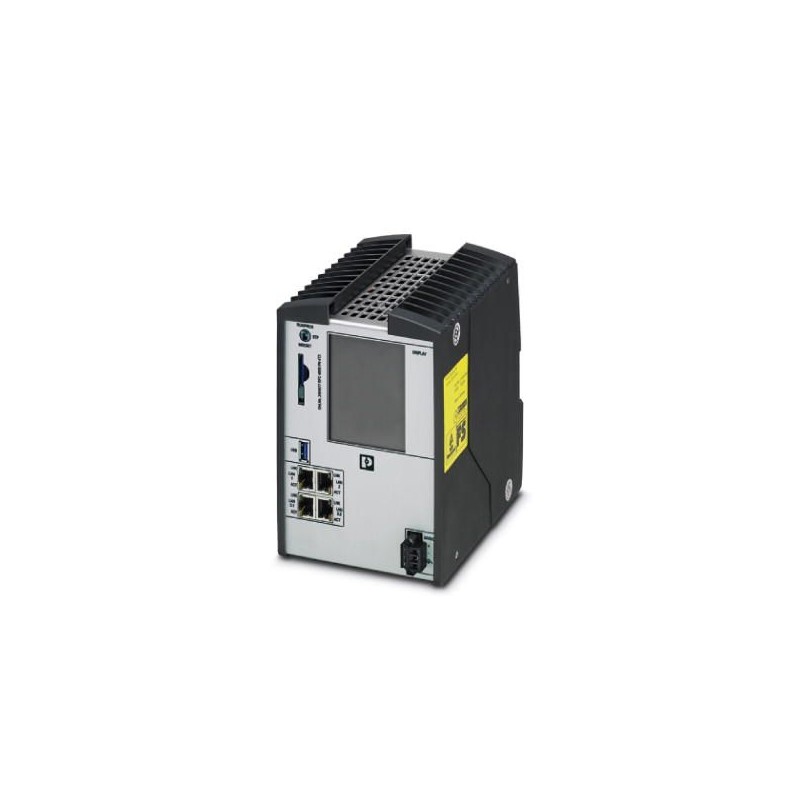

PHOENIX_CONTACT RFC 480S PN 4TX 2404577 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

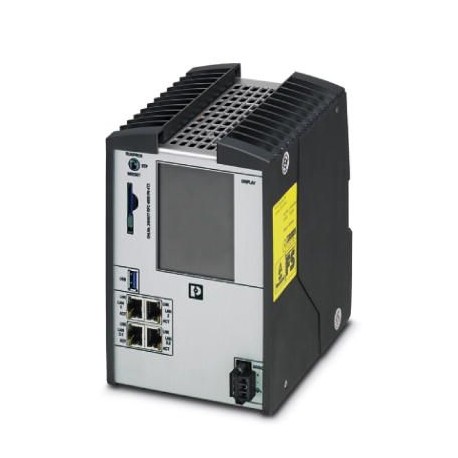

RFC 480S PN 4TX 2404577 PHOENIX CONTACT Safety controller

Artikel-Nr.: RFC 480S PN 4TX

Code: 2404577

Hersteller: PHOENIX_CONTACT

Beschreibung:

Safety controller
Remote-Feldregler mit 4x 10/100/1000 Ethernet, PROFINET-Controller mit integrierter PROFIsafe-Sicherheitssteuerung, PROFINET-Gerät, Schutzart IP20, steckbarer Parametrierspeicher

Kategorien:

  • PHOENIX_CONTACT > Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyZwei Millionen vier hundert vier tausend fünf hundert sieben und siebzig
Verpackungseinheit1 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626443966
Gewicht pro Stück (exklusive Verpackung)3,249.000 g
Custom tariff numberFünf und achtzig Millionen drei hundert eins und siebzig tausend eins und neunzig
HerkunftslandDE (Deutschland)

Hinweis

Nutzung EinschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im download-Bereich

Abmessungen

Breite122 mm
Höhe182 mm
Tiefe173 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C ... 55 °C (ab 40 °C-nur mit fan-Modul)
Umgebungstemperatur (Lagerung/transport)-25 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nicht kondensierend)
Zulässige Luftfeuchtigkeit (Lagerung/transport)5 % ... 95 % (nicht kondensierend)
Luftdruck (Betrieb)80 kPa ... 108 kPa (bis zu 3000 m über dem Meeresspiegel)
Luftdruck (Lagerung/transport)58 hPa ... 108 kPa (bis zu 4500 m über NN)

Mechanische Konstruktion

Format122 x 182 x 173 mm (B x H x T, ohne Lüfter)
122 x 220 x 173 mm (B x H x T, mit Lüfter)
Gewicht2840 g
Hinweis zu Gewichtsangabenohne fan-Modul
Diagnose-Anzeigeja
Controller-RedundanzKeine
Safety-Funktionja

Daten-Schnittstellen

SchnittstelleUSB
AnzahlEins
Verbindungs-MethodeUSB Typ A, Stecker
SchnittstelleEthernet
AnzahlVier
Verbindungs-MethodeRJ45-Buchse
Übertragungsgeschwindigkeit10/100/1000 Mbit / s (100 Mbit / s (LAN 3.1 und LAN 3.2), 1000 Mbit / s (LAN 1, LAN 2))

IEC-61131-Laufzeitsystem

Engineering-toolPC WORX
Programm-Speichertyp. 16 Mbyte
Massenspeicher32 Mbyte
Remanente Massenspeicher2 Mbyte
Anzahl der control-AufgabenSechzehn
Echtzeit-UhrIntegriert (Batterie-backup)

Netzteil

Netzteil-AnschlussSchraube Reihenklemmen, plug-in
Typische Stromaufnahme1 A
Versorgungsspannung24 V DC
VersorgungsspannungsbereichMit 19,2 V DC ... 30 V DC (einschließlich welligkeit)
Verlustleistungmax. 24 W

Feldbus-Funktion

Anzahl der unterstützten Gerätemax. 256

Allgemeine Daten

ProzessorIntel®Core™ i5-6300U 2x 2.4 GHz (Dual-Core)
BetriebssystemWindows®Embedded Compact 7

Normen und Vorschriften

Vibration (Betrieb)1g (gemäß EN 60068-2-6/IEC 60068-2-6)
Schock (Betrieb)20 G (nach EN 60068-2-27/IEC 60068-2-27)

Environmental Product Compliance

REACh-SVHCBlei 7439-92-1
China RoHSUmweltfreundliche Nutzung Zeitraum = 50
Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers"

Klassifikationen

ETIM for 2404577 Industriesteuerungen SPS (EC000236)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert19.2 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameAusführung (EF000010)
Merkmalswertkompakt
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert4
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert1
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert0
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert0
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameRedundanzfähigkeit (EF003156)
MerkmalswertNein
MerkmalsnameSpeichergröße (EF002997)
Merkmalswert16384 kByte
MerkmalsnameProgrammspeichererweiterung möglich (EF003029)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert122 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert181.700795 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert176.388 mm
