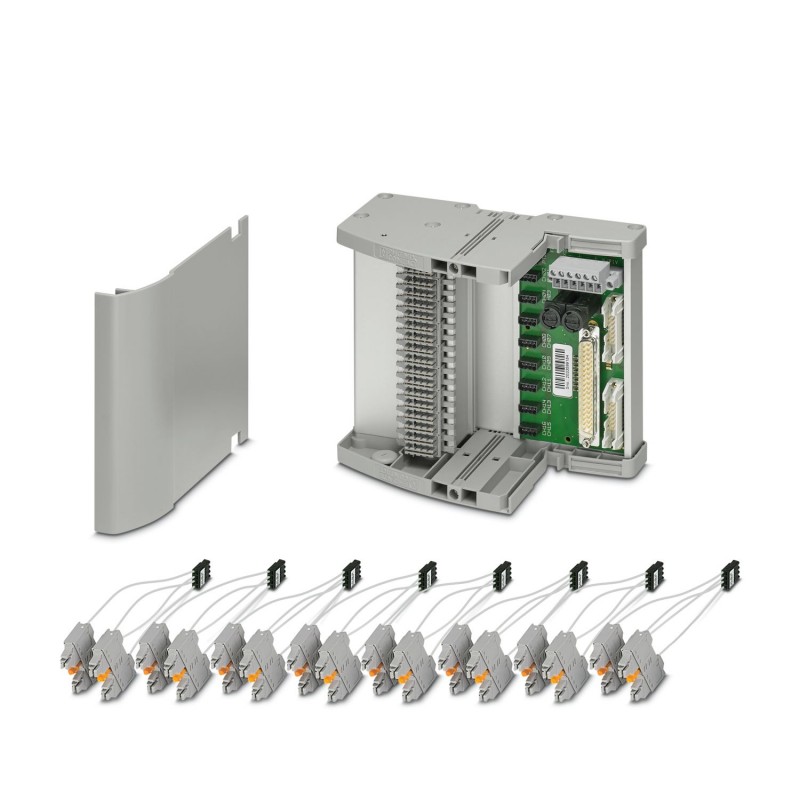

TC-D37SUB-AIO16-MP-PS-UNI 2906640 PHOENIX CONTACT Modulträger
TC-D37SUB-AIO16-MP-PS-UNI
2906640
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Modulträger
Universeller Terminierungsträger zum Anschluss von 16 Trennverstärkern MINI Analog Pro an digitale oder analoge I/O-Karten, über D-SUB-Stecker, 37-polig (1:1-Anschluss), mit HART-Multiplexer-Anschluss
Universeller Termination Carrier zur Anbindung von 16 MINI Analog Pro-Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über D-SUB-Steckverbinder, 37-polig (1:1-Verbindung), mit HART-Multiplexer-Anschluss
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Produkttyp | Modulträger |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften: Luft- und Kriechstrecken | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Max. zulässiger Strom | 23 mA (Signal/ Kanal) |
| Nennspannung UN | < 30 V DC (pro Signal/Kanal) |
| Luft- und Kriechstrecken | |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV |
| Versorgung | |
| Benennung | Einspeisemodul |
| Hinweis | Einspeisung über Einspeiseklemme 2902067 MINI MCR-2-PTB-PT und Fehlermeldemodul 2904508 MINI MCR-2-FM-RC-PT |
| Sicherung | 2x 2,5 A auf Leiterplatte, träge (austauschbar) |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 19,2 V DC ... 30 V DC |
| Eingangsstrom | ≤ 2 A |
| Redundante Einspeisung | ja, diodenentkoppelt |
| Verpol- und Überspannungsschutz | ja |
| Benennung Ausgang | Schaltausgang |
| Kontaktausführung | 1 Öffner (Alarm = geöffnet) |
| Schaltspannung maximal | 30 V DC (50 mA) |
| Spannungsversorgung | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 6 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Steuerungsebene | |
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
| X11 | |
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Hinweis | Zur Anbindung von 16 HART-Teilnehmern an HART-Multiplexer |
| X12 | |
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Hinweis | Zur Anbindung eines zweiten TC-D37SUB-AIO16-MP-PS-UNI (weitere 16 HART-Kanäle) |
| Statusanzeige | 2 x LED rot (Fehler) |
| 2 x LED grün (PWR1 und PWR2) |
| Breite | 136 mm |
| Höhe | 170 mm |
| Tiefe | 159,5 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (Spezifikationen der Module beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Schock | 15g, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, nach IEC 60068-2-6 |
| UL, USA / Kanada | |
| Kennzeichnung | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN IEC 60664-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | ohne Endhalter |
| Einbaulage | senkrecht, waagerecht |
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | D-Sub |
| Polzahl (EF001391) | 37 |
| Bemessungsspannung (EF000228) | 30 V |
| Bemessungsstrom (EF000227) | 0.023 A |
| Tiefe (EF000049) | 159.5 mm |
| Breite (EF000008) | 136 mm |
| Höhe (EF000040) | 170 mm |
| Montageart (EF000003) | Hutschiene TH35 |
