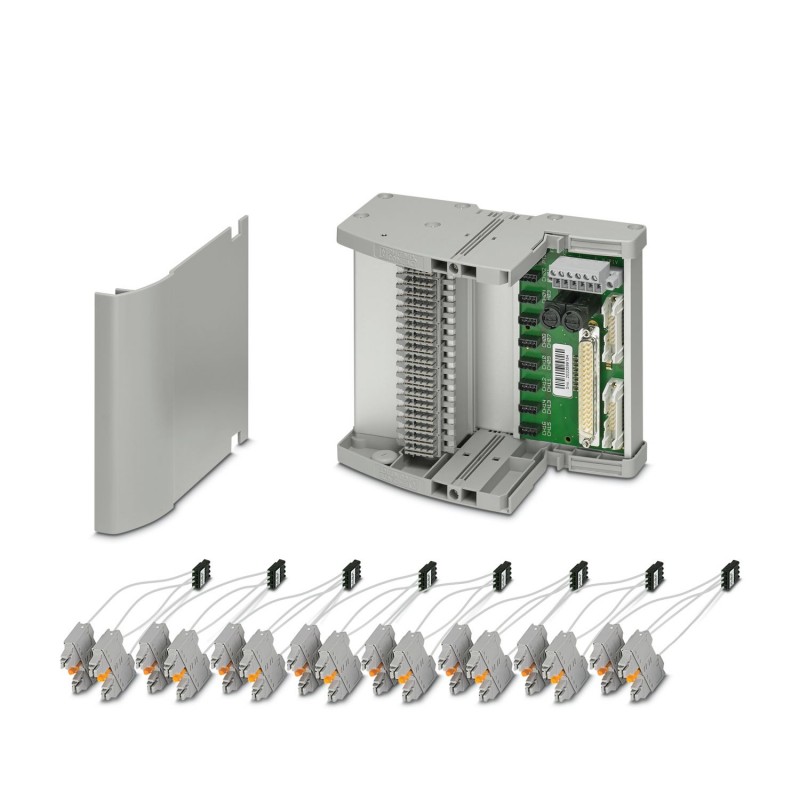

TC-D37SUB-AIO16-MP-PS-UNI 2906640 PHOENIX CONTACT Держатель модуля
TC-D37SUB-AIO16-MP-PS-UNI
2906640
PHOENIX_CONTACT
Продукт по требованию, без возврата.
Держатель модуля
Универсальный оконечный носитель для подключения 16 разделительных усилителей MINI Analog Pro к цифровым или аналоговым платам ввода-вывода через разъемы D-SUB, 37 полюсов (соединение 1:1), с подключением мультиплексора HART
Универсальная терминационная несущая для подключения 16 кондиционеров сигнала MINI Analog Pro к цифровым или аналоговым платам ввода-вывода через разъём D-SUB, 37-позиционный (1:1 соединение), с мультиплексором HART.
Программируемые логические контроллеры (ПЛК) > Модуль интерфейса
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2906640 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 99 (C-5-2017) |
| GTIN | 4055626119960 |
| Вес/шт. (без упаковки) | 1 320,000 GRM |
Общие сведения
| Номинальное напряжение UN | < 30 В DC (на сигнал/канал) |
|---|---|
| Макс. допустимый ток | 23 мА (сигнал/ канал) |
| Степень защиты | IP00 |
Питание
| Наименование | Модуль питания |
|---|---|
| Указание | Подача питания через клемму питания 2902067 MINI MCR-2-PTB-PT и модуль сигнализации 2904508 MINI MCR-2-FM-RC-PT |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 19,2 В DC ... 30 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Максимальное напряжение переключения | 30 В DC (50 мА) |
| Предохранитель | 2x 2,5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 2 красных светодиода (сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
Подключение 1
| Наименование, подключение | Напряжение питания |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Учитывайте спецификацию отдельных модулей) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без образования конденсата) |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| Рабочая высота | ≤ 2000 м |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
Классификация
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Характеристика | Значение |
|---|---|
| Type of electrical connection, control sided (EF008549) | D-Sub |
| Number of poles (EF001391) | 37 |
| Rated voltage (EF000228) | 30 V |
| Rated current (EF000227) | 0.023 A |
| Depth (EF000049) | 159.5 mm |
| Width (EF000008) | 136 mm |
| Height (EF000040) | 170 mm |
| Mounting method (EF000003) | DIN rail (top hat rail) 35 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf | 29 Mbytes |
|
