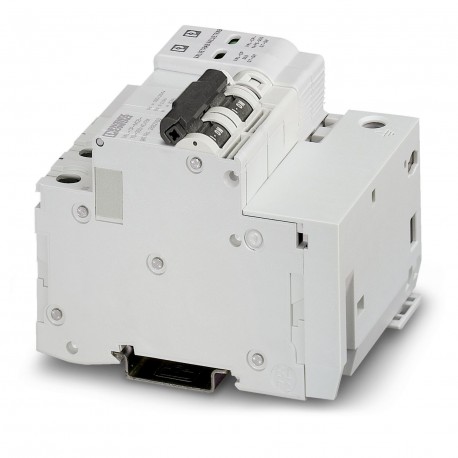

VAL-CP-MCB-1S-350/40/FM 2882763 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-CP-MCB-1S-350/40/FM
2882763
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2882763 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 66 (C-4-2017) |
| GTIN | 4046356175821 |
| Gewicht pro Stück (exklusive Verpackung) | 501,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 501,500 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | HU (Ungarn) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-S |
| TT | |
| Schutzpfade | L-N |
| L-PE | |
| N-PE | |
| Montageart | Tragschiene: 35 mm |
| Farbe | lichtgrau RAL 7035 |
| Material Gehäuse | PBT-FR |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
Schutzschaltung
| Nennspannung UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC(L-N) | 350 V AC |
| Höchste Dauerspannung UC(L-PE) | 350 V AC |
| Höchste Dauerspannung UC(N-PE) | 264 V AC |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 30 kA |
| Folgestromlöschfähigkeit Ifi(N-PE) | 100 A |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up(L-N) | ≤ 2,5 kV |
| Schutzpegel Up(N-PE) | ≤ 1,7 kV |
| Restspannung Ures(L-N) | ≤ 2,3 kV (bei In) |
| ≤ 1,6 kV (bei 10 kA) | |
| ≤ 1,3 kV (bei 5 kA) | |
| ≤ 1 kV (bei 3 kA) | |
| Restspannung Ures(L-PE) | ≤ 2,5 kV (bei In) |
| ≤ 2 kV (bei 10 kA) | |
| ≤ 1,5 kV (bei 5 kA) | |
| ≤ 1,1 kV (bei 3 kA) | |
| Restspannung Ures(N-PE) | ≤ 1,2 kV (bei 10 kA) |
| ≤ 0,8 kV (bei 5 kA) | |
| ≤ 0,5 kV (bei 4 kA) | |
| ≤ 0,3 kV (bei 3 kA) | |
| TOV-Verhalten bei UT(L-N) | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Ansprechzeit tA(L-N) | ≤ 25 ns |
| Ansprechzeit tA(L-PE) | ≤ 100 ns |
| Ansprechzeit tA(N-PE) | ≤ 100 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 40 A (gG) |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 250 V AC |
| 250 V DC | |
| Betriebsstrom | 1 mA AC ... 2 A AC |
| 1 mA DC ... 50 mA DC | |
| Anschlussart | Steckbarer Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
Anschlussdaten
| Benennung Anschluss | Anschluss Schutzschaltung |
|---|---|
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment | 3,5 Nm |
| Abisolierlänge | 14 mm |
| Leiterquerschnitt flexibel | 4 mm² ... 25 mm² |
| Leiterquerschnitt starr | 4 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 18 ... 2 |
| Benennung Anschluss | PE-Anschluss |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 16 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 4 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| IEC 60364-4-443 | |
| IEC 60364-5-534 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882763-VAL-CP-MCB-1S-350/40/FM | 179 Kbytes |
|
