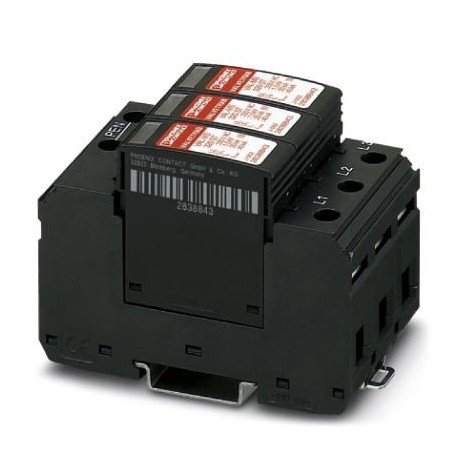

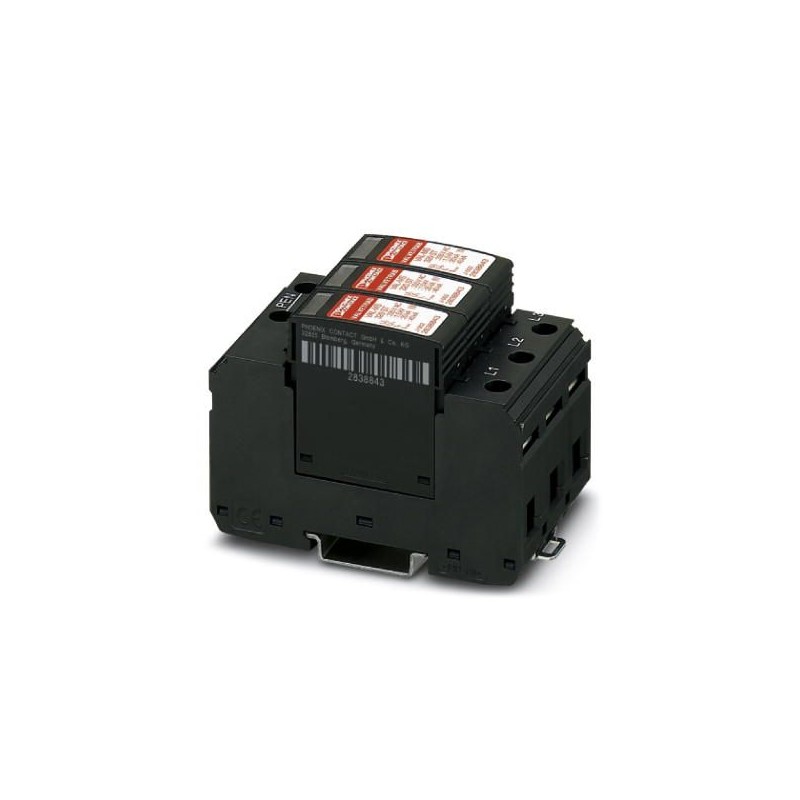

VAL-MS 320/3+0 2920230 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-MS 320/3+0
2920230
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Überspannungsableiter für 4-Leiter-Stromversorgungssysteme (L1, L2, L3, PEN), bestehend aus Basiselement und Stecksicherungen, für den Einbau in NS 35.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2920230 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 53 (C-4-2017) |
| GTIN | 4046356157070 |
| Gewicht pro Stück (exklusive Verpackung) | 326,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 351,300 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| Schutzpfade | L-PEN |
| Montageart | Tragschiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Material Gehäuse | PA 6.6 |
| PBT | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 3 |
| Meldung Überspannungsschutz defekt | optisch |
Schutzschaltung
| Nennspannung UN | 240/415 V AC (TN-C) |
|---|---|
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 335 V AC |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 1,35 mA |
| Standby-Leistungsaufnahme PC | ≤ 450 mVA |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 1,5 kV |
| Restspannung Ures | ≤ 1,5 kV (bei In) |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1,1 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
UL Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximale Dauerspannung MCOV (L-L) | 640 V AC |
| Maximale Dauerspannung MCOV (L-G) | 320 V AC |
| Nennspannung | 240 V AC |
| Schutzpfade | L-L |
| L-G | |
| Energieverteilungssystem | Delta |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-L) | 2900 V |
| Gemessene Begrenzungsspannung MLV (L-G) | 2720 V |
| Nennableitstoßstrom In(L-L) | 20 kA |
| Nennableitstoßstrom In(L-G) | 20 kA |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 40 kA |
| Höchste Dauerspannung AC (EF004198) | 335 V |
| Schutzpegel L-N (EF004236) | 1.5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) (EF015963) | 80 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 25 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 1.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2920230-VAL-MS 320/3+0 | 151 Kbytes |
|
