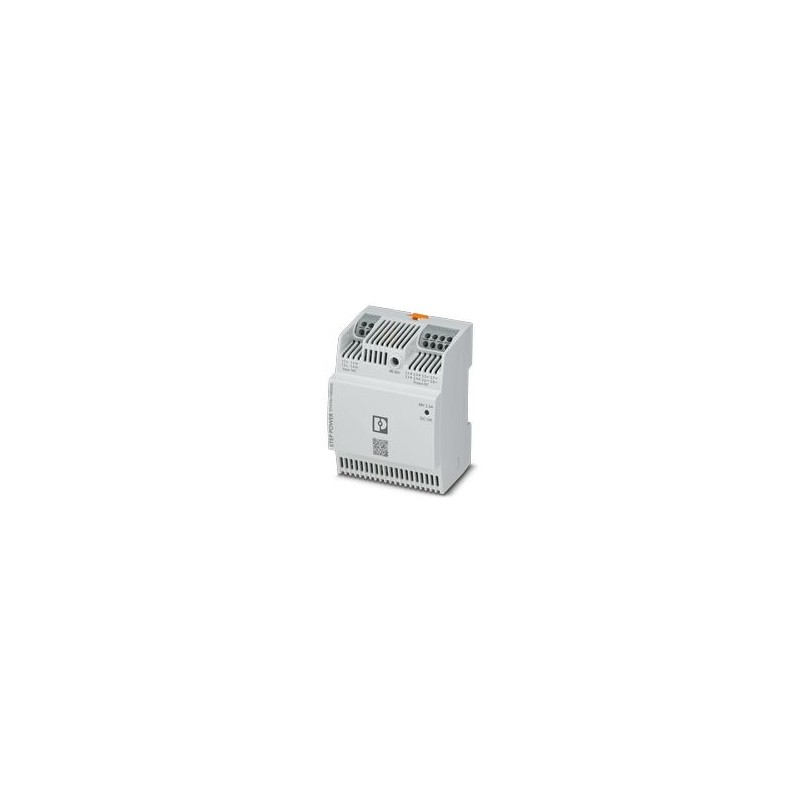

STEP3-PS/1AC/48DC/2.5/PT 1285035 PHOENIX CONTACT Primäre Schaltnetzteile, STEPPOWER, Push-in-Anschluss, Rail..
STEP3-PS/1AC/48DC/2.5/PT
1285035
PHOENIX_CONTACT
Primäre Schaltnetzteile, STEPPOWER, Push-in-Anschluss, Rail & Direct Mount, Eingang: 1-phasig, Ausgang: 48 VDC / 2,5 A
Primär getaktete Stromversorgung, STEP POWER, Push-in-Anschluss, Tragschienen- und Direktmontage, Eingang: 1-phasig, Ausgang: 48 V DC / 2,5 A, einstellbar von 48 V DC ... 56 V DC, PoE-Anwendung bis 120 W
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Eingangsdaten
| AC-Betrieb | |
| Netzform | Sternnetz (TN, TT, IT (PE)) |
| Eingangsspannungsbereich | 120 V AC ... 240 V AC 10 % (120 W) |
| 95 V AC ... 120 V AC 10 % (96 W) | |
| Landesnetzspannung typisch | 120 V AC |
| 230 V AC | |
| Spannungsart der Versorgungsspannung | AC |
| Einschaltstromstoß | typ. 35 A |
| Einschaltstromstoßintegral (I2t) | typ. 0,03 A2s |
| Frequenzbereich (fN) | 50 Hz ... 60 Hz ±10 % |
| Netzausfallüberbrückungszeit | typ. 19 ms (120 V AC) |
| typ. 20 ms (230 V AC) | |
| Stromaufnahme | 1,11 A (120 V AC) |
| 0,56 A (240 V AC) | |
| Schutzbeschaltung | Transientenüberspannungsschutz; Varistor |
| Einschaltzeit | typ. 2 s |
| Geräteeingangssicherung | 4 A intern (Geräteschutz), träge |
| Auswahl geeigneter Sicherung für den Eingangsschutz | 6 A ... 16 A (Charakteristik B, C, D, K) |
| Ableitstrom gegen PE | < 0,25 mA |
| DC-Betrieb | |
| Eingangsspannungsbereich | 125 V DC ... 250 V DC 10 % (120 W) |
| 99 V DC ... 125 V DC 10 % (96 W) | |
| Spannungsart der Versorgungsspannung | DC |
| Stromaufnahme | 1,05 A (125 V DC) |
| 0,51 A (250 V DC) | |
Ausgangsdaten
| Wirkungsgrad | > 94 % (120 V AC) |
| > 95,5 % (230 V AC) | |
| Nennausgangsspannung | 48 V DC |
| Einstellbereich der Ausgangsspannung (USet) | 48 V DC ... 56 V DC (> 48 V DC, leistungskonstant begrenzt) |
| Nennausgangsstrom (IN) | 2,5 A (120 W) |
| 2 A (96 W) | |
| Kurzschlussfest | ja |
| Leerlauffest | ja |
| Derating | > 50 °C ... 70 °C (2 % / K) |
| Crest Faktor | typ. 1,64 (120 V AC) |
| typ. 1,69 (230 V AC) | |
| Ausgangsleistung (PN) | 120 W |
| 96 W | |
| Parallelschaltbarkeit | ja, zur Leistungserhöhung und Redundanz mit Diode |
| Serienschaltbarkeit | ja, zur Spannungserhöhung |
| Rückspeisefestigkeit | ≤ 60 V DC |
| Schutz gegen Überspannung am Ausgang (OVP) | < 60 V DC |
| Restwelligkeit | typ. 100 mVSS |
| Regelabweichung | < 0,5 % (Laständerung statisch 10 % ... 90 %) |
| < 3 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz)) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Anstiegszeit | typ. 100 ms (UOut= 10 % ... 90 %) |
| Verlustleistung Leerlauf minimal | < 0,21 W (120 V AC) |
| Verlustleistung Leerlauf maximal | < 0,21 W (230 V AC) |
| Verlustleistung Nennlast minimal | < 7,7 W (120 V AC) |
| Verlustleistung Nennlast maximal | < 5,7 W (230 V AC) |
Anschlussdaten
| Eingang | |
| Position | 1.x |
| Anschlusstechnik | |
| Polkennzeichnung | 1.1, 1.2 (L), 1.3, 1.4 (N) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 2,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 2,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 1 mm² |
| 1 mm² (empfohlen) | |
| starr (AWG) | 24 ... 14 (Cu) |
| 17 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel/Aderendhülse ohne Kunststoffhülse) |
| 10 mm (Aderendhülse mit Kunststoffhülse) | |
| Ausgang | |
| Position | 2.x |
| Anschlusstechnik | |
| Polkennzeichnung | 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 2,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 2,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| 1 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 1 mm² |
| 1 mm² (empfohlen) | |
| starr (AWG) | 24 ... 14 (Cu) |
| 17 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 10 mm (Aderendhülse) | |
Signalisierung
| LED-Signalisierung | |
| Signalisierungsarten | LED DC OK - Signalzustand Betrieb (UN= 24 V DC, IOut= IN) |
| Funktion | visuelle Anzeige Betriebszustand |
| Farbe | grün |
| LED aus | Versorgungsspannung Input AC nicht vorhanden (aus) |
| LED ein (grün), DC OK | UOut>44 V DC (an) |
Elektrische Eigenschaften
| Anzahl Phasen | 1,00 |
Artikeleigenschaften
| Produkttyp | Stromversorgung |
| Produktfamilie | STEP POWER |
| MTBF (IEC 61709, SN 29500) | > 1372000 h (25 °C) |
| > 758000 h (40 °C) | |
| > 495000 h (50 °C) | |
| Umweltschutzdirektive | RoHS-Richtlinie 2011/65/EU |
| WEEE | |
| Reach | |
| Isolationseigenschaften | |
| Schutzklasse | II (im geschlossenen Schaltschrank) |
| Verschmutzungsgrad | 2 |
Maße
| Artikelabmessungen | |
| Breite | 72 mm |
| Höhe | 90 mm |
| Tiefe | 61 mm |
| 55 mm (Gerätetiefe (Tragschienenmontage)) | |
| Maßzeichnung |  |
| Teilungseinheit | 4 TE (DIN 43880) |
| Einbaumaß | |
| Einbauabstand rechts/links | 0 mm / 0 mm |
| Einbauabstand oben/unten | 30 mm / 30 mm |
Montage
| Montageart | Tragschienen- und Direktmontage |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 30 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Schutzlackiert | nein |
Materialangaben
| Gehäusematerial | Kunststoff |
| Material Fußriegel | Polyamid |
| Material Gehäuse | Polycarbonat |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Umgebungstemperatur (Startup type tested) | -25 °C |
| Einsatzhöhe | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Schock (Betrieb) | 18 ms, 30g, je Raumrichtung (IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normen und Bestimmungen
| Überspannungskategorie | |
| EN 61010-1 | II (≤ 5000 m) |
| Überspannungskategorie | |
| EN 62477-1 | III (≤ 2000 m) |
| Elektrische Sicherheit | |
| Normbezeichnung | Elektrische Sicherheit |
| Normen/Bestimmungen | IEC 61010-1 (SELV) |
| Schutzkleinspannung | |
| Normbezeichnung | Schutzkleinspannung |
| Normen/Bestimmungen | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Sichere Trennung | |
| Normbezeichnung | Sichere Trennung |
| Normen/Bestimmungen | IEC 61558-2-16 |
| Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang | |
| Normbezeichnung | Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang |
| Normen/Bestimmungen | EN 61204-3 |
| Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte | |
| Normbezeichnung | Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte |
| Normen/Bestimmungen | IEC 61010-1 |
| Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke | |
| Normbezeichnung | Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke |
| Normen/Bestimmungen | DIN EN 60335-1 |
| Normbezeichnung | Power-over-Ethernet |
| Normen/Bestimmungen | IEEE 802.3 (145.4.1 Isolation) |
Zulassungen
| UL | |
| Kennzeichnung | UL/C-UL Listed UL 61010-1 |
| UL | |
| Kennzeichnung | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Kennzeichnung | UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
EMV-Daten
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| Störaussendung | Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich) |
| Störfestigkeit | EN 61000-6-2:2005 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Leitungsgeführte Störaussendung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Störabstrahlung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Oberschwingströme | |
| Normen/Bestimmungen | EN 61000-3-2 |
| EN 61000-3-2 (Klasse A) | |
| Flicker | |
| Normen/Bestimmungen | EN 61000-3-3 |
| Frequenzbereich | 0 kHz ... 2 kHz |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 6 kV (Prüfschärfegrad 3) |
| Luftentladung | 8 kV (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Frequenzbereich | 1 GHz ... 6 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | unsymmetrisch 4 kV (Prüfschärfegrad 4) |
| Ausgang | unsymmetrisch 2 kV (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Stoßspannungsbelastung (Surge) | |
| Normen/Bestimmungen | EN 61000-4-5 |
| Eingang | symmetrisch 2 kV (Prüfschärfegrad 4) |
| unsymmetrisch 4 kV (Prüfschärfegrad 4) | |
| Ausgang | symmetrisch 1 kV (Prüfschärfegrad 3) |
| unsymmetrisch 2 kV (Prüfschärfegrad 3) | |
| Bemerkung | Kriterium A |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Spannungseinbrüche | |
| Normen/Bestimmungen | EN 61000-4-11 |
| Spannung | 230 V AC |
| Frequenz | 50 Hz |
| Spannungseinbruch | 70 % |
| Anzahl der Perioden | 25 Perioden |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium A |
| Spannungseinbruch | 40 % |
| Anzahl der Perioden | 10 Perioden |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium B |
| Spannungseinbruch | 0 % |
| Anzahl der Perioden | 1 Periode |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium A |
| Kriterien | |
| Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Kriterium C | Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist. |
