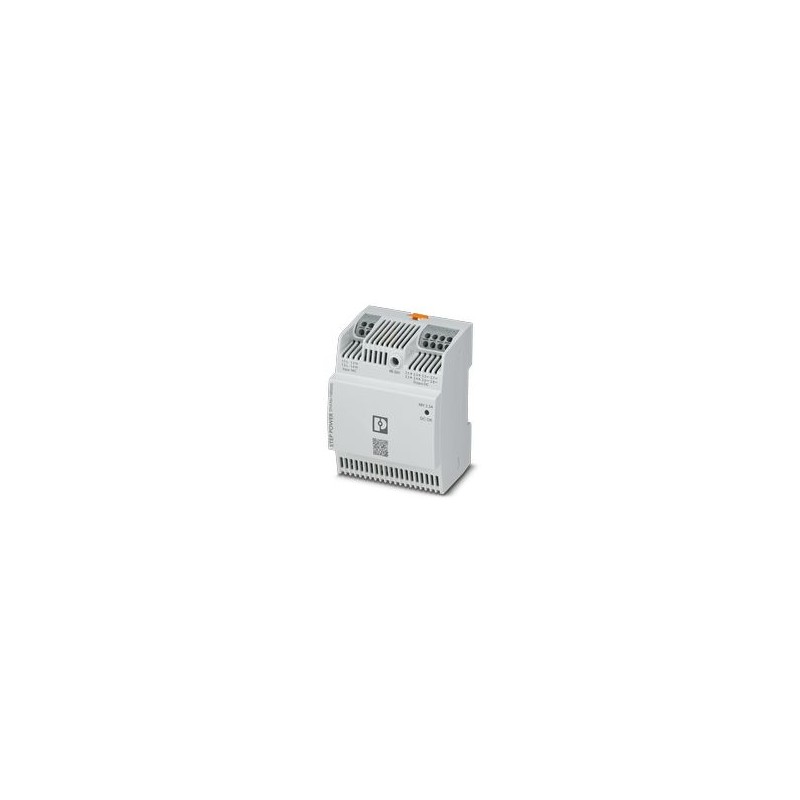

STEP3-PS/1AC/48DC/2.5/PT 1285035 PHOENIX CONTACT Alimentations à découpage primaires, STEPPOWER, Connexion e..
STEP3-PS/1AC/48DC/2.5/PT
1285035
PHOENIX_CONTACT
Alimentations à découpage primaires, STEPPOWER, Connexion enfichable, Rail et montage direct, Entrée :1-Phase, Sortie : 48 VDC / 2.5 A
Alimentation à découpage primaire, STEP POWER, Raccordement Push-in, Montage sur rail DIN et montage direct, entrée: 1 phasée, sortie : 48 V DC / 2,5 A, réglable de 48 V DC ... 56 V DC, Application PoE jusqu'à 120 W
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement AC | |
| Schéma de liaison à la terre | Réseau en étoile (TN, TT, IT (PE)) |
| Plage de tension d'entrée | 120 V AC ... 240 V AC 10 % (120 W) |
| 95 V AC ... 120 V AC 10 % (96 W) | |
| Tension secteur national typique | 120 V AC |
| 230 V AC | |
| Type de tension de la tension d'alimentation | AC |
| Choc de courant d'appel | typ. 35 A |
| Intégrale de courant d'appel (I2t) | typ. 0,03 A2s |
| Plage de fréquence (fN) | 50 Hz ... 60 Hz ±10 % |
| Durée de pontage en cas de panne de courant | typ. 19 ms (120 V AC) |
| typ. 20 ms (230 V AC) | |
| Courant absorbé | 1,11 A (120 V AC) |
| 0,56 A (240 V AC) | |
| Circuit de protection | Protection contre les transitoires; Varistance |
| Temps d'enclenchement | typ. 2 s |
| Fusible d'entrée de l'appareil | 4 A interne (protection fine), temporisé |
| Sélection du fusible approprié pour la protection d'entrée | 6 A ... 16 A (Caractéristique B, C, D, K) |
| Courant de décharge vers PE | < 0,25 mA |
| Fonctionnement DC | |
| Plage de tension d'entrée | 125 V DC ... 250 V DC 10 % (120 W) |
| 99 V DC ... 125 V DC 10 % (96 W) | |
| Type de tension de la tension d'alimentation | DC |
| Courant absorbé | 1,05 A (125 V DC) |
| 0,51 A (250 V DC) | |
Données de sortie
| Rendement | > 94 % (120 V AC) |
| > 95,5 % (230 V AC) | |
| Tension de sortie nominale | 48 V DC |
| Plage de réglage de la tension de sortie (USet) | 48 V DC ... 56 V DC (> 48 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 2,5 A (120 W) |
| 2 A (96 W) | |
| Protection contre les courts-circuits | oui |
| Résistant au fonctionnement à vide | oui |
| Déclassement | > 50 °C ... 70 °C (2 % / K) |
| Facteur de crête | typ. 1,64 (120 V AC) |
| typ. 1,69 (230 V AC) | |
| Puissance de sortie (PN) | 120 W |
| 96 W | |
| Montage en parallèle autorisé | oui, pour l'augmentation de la puissance et la redondance, avec diode |
| Connectabilité en série | oui, pour augmenter la tension |
| Résistance à l'alimentation de retour | ≤ 60 V DC |
| Protection contre la surtension à la sortie (OVP) | < 60 V DC |
| Ondulation résiduelle | typ. 100 mVCC |
| Tolérance de réglage | < 0,5 % (Variation de charge statique 10 % ... 90 %) |
| < 3 % (Modification de la charge dynamique 10 % ... 90 %, (10 Hz)) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Temps d'établissement | typ. 100 ms (UOut= 10 % ... 90 %) |
| Puissance dissipée minimale à vide | < 0,21 W (120 V AC) |
| Puissance dissipée à vide maximale | < 0,21 W (230 V AC) |
| Puissance dissipée charge nominale minimale | < 7,7 W (120 V AC) |
| Puissance dissipée charge nominale max. | < 5,7 W (230 V AC) |
Caractéristiques de raccordement
| Entrée | |
| Position | 1.x |
| Technologie de raccordement | |
| Repérage des points de connexion | 1.1, 1.2 (L), 1.3, 1.4 (N) |
| Raccordement du conducteur | |
| Technologie de raccordement | Raccordement Push-in |
| rigide | 0,2 mm² ... 2,5 mm² |
| 1 mm² (recommandée) | |
| souple | 0,2 mm² ... 2,5 mm² |
| 1 mm² (recommandée) | |
| souple avec embout, sans douille en plastique | 0,5 mm² ... 1,5 mm² |
| 1 mm² (recommandée) | |
| souple avec embout, avec douille en plastique | 0,2 mm² ... 1 mm² |
| 1 mm² (recommandée) | |
| rigide (AWG) | 24 ... 14 (Cu) |
| 17 (recommandée) | |
| Longueur à dénuder | 10 mm (rigide/souple/embout sans douille en plastique) |
| 10 mm (Embout avec cône isolant en plastique) | |
| Sortie | |
| Position | 2.x |
| Technologie de raccordement | |
| Repérage des points de connexion | 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-) |
| Raccordement du conducteur | |
| Technologie de raccordement | Raccordement Push-in |
| rigide | 0,2 mm² ... 2,5 mm² |
| 1 mm² (recommandée) | |
| souple | 0,2 mm² ... 2,5 mm² |
| 1 mm² (recommandée) | |
| souple avec embout, sans douille en plastique | 0,5 mm² ... 1,5 mm² |
| 1 mm² (recommandée) | |
| souple avec embout, avec douille en plastique | 0,2 mm² ... 1 mm² |
| 1 mm² (recommandée) | |
| rigide (AWG) | 24 ... 14 (Cu) |
| 17 (recommandée) | |
| Longueur à dénuder | 10 mm (rigide/souple) |
| 10 mm (Embout) | |
Signalisation
| Signalisation LED | |
| Modes de signalisation | LED DC OK - état du signal de fonctionnement (UN= 24 V DC, IOut= IN) |
| Fonction | Indicateur visuel de l'état de fonctionnement |
| Coloris | vert |
| LED éteinte | Absence de tension d'alimentation à l'entrée AC (Éteinte) |
| LED allumée (verte), DC OK | UOut>44 V DC (allumée) |
Propriétés électriques
| Nombre de phases | 1,00 |
Propriétés du produit
| Type de produit | Alimentation électrique |
| Gamme de produits | STEP POWER |
| MTBF (IEC 61709, SN 29500) | > 1372000 h (25 °C) |
| > 758000 h (40 °C) | |
| > 495000 h (50 °C) | |
| Directive Protection de l'environnement | Directive RoHS 2011/65/UE |
| WEEE | |
| Reach | |
| Propriétés d'isolation | |
| Classe de protection | II (en armoire électrique fermée) |
| Degré de pollution | 2 |
Dimensions
| Dimensions de l'article | |
| Largeur | 72 mm |
| Hauteur | 90 mm |
| Profondeur | 61 mm |
| 55 mm (Profondeur de l'appareil (montage sur rail DIN)) | |
| Dessin coté |  |
| Graduation | 4 UL (DIN 43880) |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm |
| Distance de montage en haut/en bas | 30 mm / 30 mm |
Montage
| Type de montage | Montage sur rail DIN et montage direct |
| Instructions de montage | juxtaposable : horizontale 0 mm, verticale 30 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Protégée par vernis | non |
Indications sur les matériaux
| Matériau du boîtier | Plastique |
| Matériau verrou de pied | Polyamid |
| Matériau du boîtier | polycarbonate |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Température ambiante (type de démarrage testé) | -25 °C |
| Hauteur d'utilisation | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Choc (fonctionnement) | 18 ms, 30 g, dans chaque direction (IEC 60068-2-27) |
| Vibration (fonctionnement) | < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normes et spécifications
| Catégorie de surtension | |
| EN 61010-1 | II (≤ 5000 m) |
| Catégorie de surtension | |
| EN 62477-1 | III (≤ 2000 m) |
| Sécurité électrique | |
| Désignation de la norme | Sécurité électrique |
| Normes/prescriptions | IEC 61010-1 (SELV) |
| Très basse tension de sécurité | |
| Désignation de la norme | Très basse tension de sécurité |
| Normes/prescriptions | IEC 61010-1 (SELV) |
| CEI 61010-2-201 (PELV) | |
| Isolation sûre | |
| Désignation de la norme | Isolement sécurisé |
| Normes/prescriptions | CEI 61558-2-16 |
| Équipements d'alimentation basse tension à sortie de courant continu | |
| Désignation de la norme | Équipements d'alimentation basse tension, à sortie de courant continu |
| Normes/prescriptions | EN 61204-3 |
| Consignes de sécurité pour les appareils de mesure, de commande, de régulation et de laboratoires | |
| Désignation de la norme | Consignes de sécurité pour appareils de mesure, de commande, de régulation et de laboratoires |
| Normes/prescriptions | CEI 61010-1 |
| Sécurité des appareils électriques pour l'utilisation domestique et d'autres utilisations semblables | |
| Désignation de la norme | Sécurité des appareils électriques pour l'utilisation domestique et d'autres utilisations semblables |
| Normes/prescriptions | DIN EN 60335-1 |
| Désignation de la norme | Power over Ethernet |
| Normes/prescriptions | IEEE 802.3 (145.4.1 Isolation) |
Homologations
| UL | |
| Repérage | UL/C-UL Listed UL 61010-1 |
| UL | |
| Repérage | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Repérage | UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
Données CEM
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Emission | Émission de bruits selon EN 61000-6-3 (zone résidentielle et commerciale) et EN 61000-6-4 (zone industrielle) |
| Immunité | EN 61000-6-2:2005 |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Émissions conduites | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Émissions | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Circuits de haute pulsation | |
| Normes/Prescriptions | EN 61000-3-2 |
| EN 61000-3-2 (classe A) | |
| Papillotement | |
| Normes/Prescriptions | EN 61000-3-3 |
| Plage de fréquence | 0 kHz ... 2 kHz |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 6 kV (Sévérité de contrôle 3) |
| Décharge dans l'air | 8 kV (Sévérité de contrôle 3) |
| Remarque | Critère A |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1 GHz ... 6 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | asymétrique 4 kV (Sévérité de contrôle 4) |
| Sortie | asymétrique 2 kV (Sévérité de contrôle 3) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Entrée | symétrique 2 kV (Sévérité de contrôle 4) |
| asymétrique 4 kV (Sévérité de contrôle 4) | |
| Sortie | symétrique 1 kV (Sévérité de contrôle 3) |
| asymétrique 2 kV (Sévérité de contrôle 3) | |
| Remarque | Critère A |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V (Sévérité de contrôle 3) |
| Chutes de tension | |
| Normes/Prescriptions | EN 61000-4-11 |
| Tension | 230 V AC |
| Fréquence | 50 Hz |
| Chute de tension | 70 % |
| Nombre de périodes | 25 périodes |
| Texte complémentaire | Classe 3 |
| Remarque | Critère A |
| Chute de tension | 40 % |
| Nombre de périodes | 10 périodes |
| Texte complémentaire | Classe 3 |
| Remarque | Critère B |
| Chute de tension | 0 % |
| Nombre de périodes | 1 période |
| Texte complémentaire | Classe 3 |
| Remarque | Critère A |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Critère C | Altération temporaire du fonctionnement que l'appareil corrige lui-même ou qui peut être restaurée par un simple actionnement des éléments de commande. |
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
