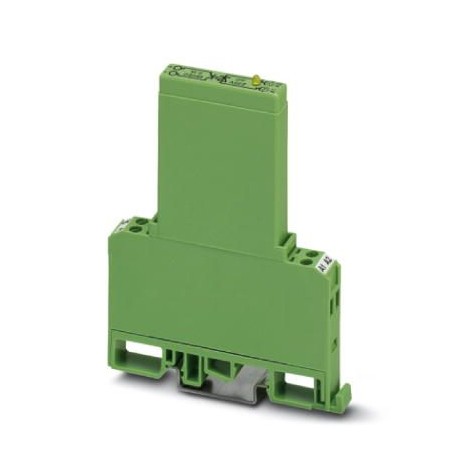

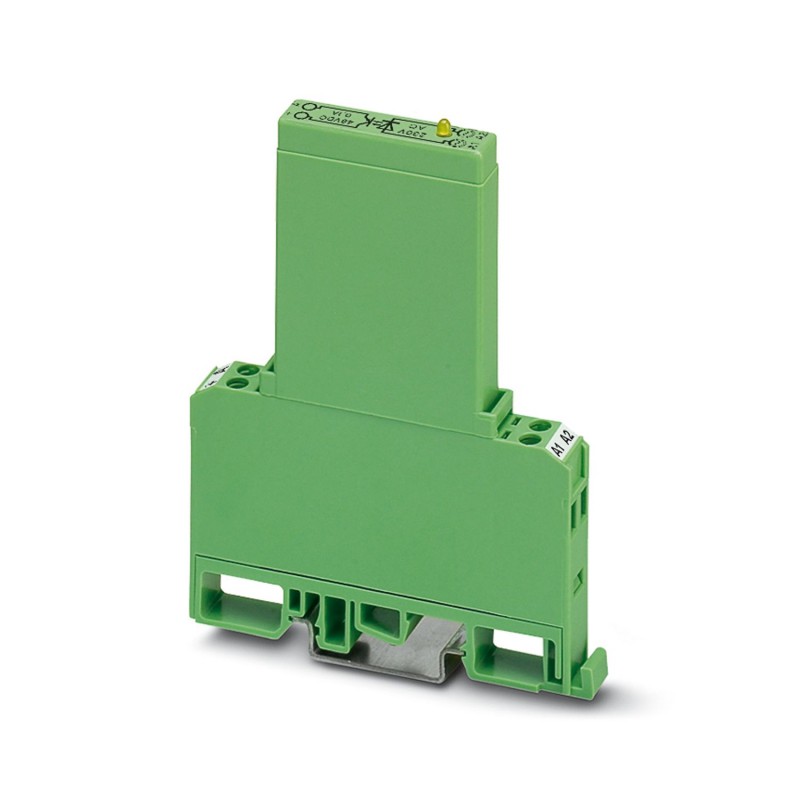

EMG 10-OE-230AC/ 48DC/100 2948953 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Leuchtanzeige und Schutzbe.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMG 10-OE-230AC/ 48DC/100 2948953 PHOENIX CONTACT Eingabe-Solid-State-Relais, mit Leuchtanzeige und Schutzbe..

EMG 10-OE-230AC/ 48DC/100

2948953

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Eingabe-Solid-State-Relais, mit Leuchtanzeige und Schutzbeschaltung im Ein- und Ausgangskreis, Eingang: 230 V AC, Ausgang: 4 - 48 V DC/max. 100 mA

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

INTERFACE Industrie-Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$37.71
20+$37.18
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite10 mm
Höhe75 mm
Tiefe102 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
SchutzartIP20

Eingangsdaten

Eingangsnennspannung UN230 V AC
Eingangsspannungsbereich bezogen auf UN0,9 ... 1,1
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3,5 mA
Einschaltzeit typisch10 ms
Ausschaltzeit typisch10 ms
StatusanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode
Übertragungsfrequenz10 Hz

Ausgangsdaten

Ausgangsnennspannung48 V DC
Ausgangsspannungsbereich4 V DC ... 48 V DC
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom0,9 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12

Allgemein

Prüfspannung Eingang/Ausgang3,5 kV AC
3,5 kV AC
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2948953-EMG 10-OE-230AC/ 48DC/100 English 140 Kbytes PHOENIX CONTACT-2948953-EMG 10-OE-230AC/ 48DC/100
