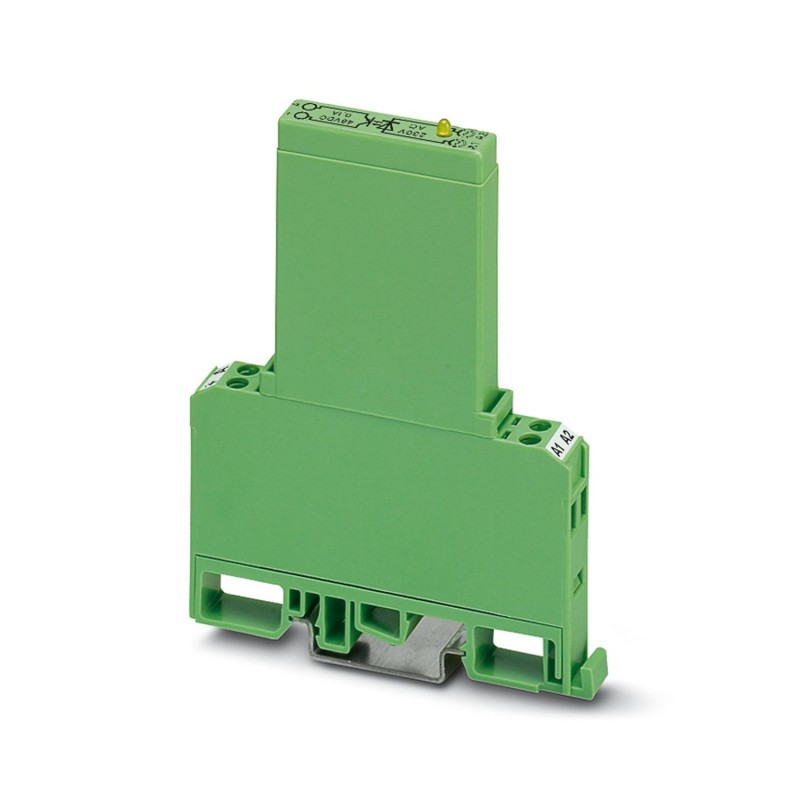

EMG 10-OE-230AC/ 48DC/100 2948953 PHOENIX CONTACT Module à relais statique
EMG 10-OE-230AC/ 48DC/100
2948953
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Module à relais statique
Relais statique d’entrée, avec voyant lumineux et circuit de protection dans le circuit d’entrée et de sortie, entrée : 230 V AC, sortie : 4 - 48 V DC/max. 100 mA
Relais d'entrée à semi-conducteurs, avec voyant lumineux et protection dans les circuits d'entrée et de sortie, entrée : 230 V AC, sortie : 4-48 V DC/max. 100 mA
Relais > Optocoupleur
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Module relais à semi-conducteurs |
| Application | Fonction de sortie |
| Mode de fonctionnement | 100 % ED |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 24.05.2023 |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension d'essai (Entrée/sortie) | 3,5 kV AC (Entrée/sortie) |
| Tension nominale d'entrée UN | 230 V AC |
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Plage de tension d'entrée | 207 V AC ... 253 V AC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,4 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 3,5 mA |
| Temps d'enclenchement typique | 10 ms |
| Temps de coupure typique | 10 ms |
| Affichage d'état | LED (jaune) |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension | |
| Fréquence de transmission | 10 Hz |
| Type de contact | 1 contact NO |
| Type de sortie numérique | électronique |
| Tension nominale de sortie | 48 V DC |
| Plage de tension de sortie | 4 V DC ... 48 V DC |
| Intensité permanente limite | 100 mA |
| Chute de tension pour l’intensité permanente limite maximale | 0,9 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension |
| Côté entrée | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Côté sortie | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Largeur | 10 mm |
| Hauteur | 75 mm |
| Profondeur | 102 mm |
| Couleur | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 207 V |
| Type de tension d'entrée (EF003033) | CA |
| Tension de sortie (EF003933) | 4 V |
| Type de tension de sortie (EF008222) | CC |
| Courant de fonctionnement nominal Ie (EF001443) | 0.1 A |
| Type de sortie numérique (EF003601) | Électronique |
| Avec affichage LED (EF005950) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2948953-EMG 10-OE-230AC/ 48DC/100 | 140 Kbytes |
|
