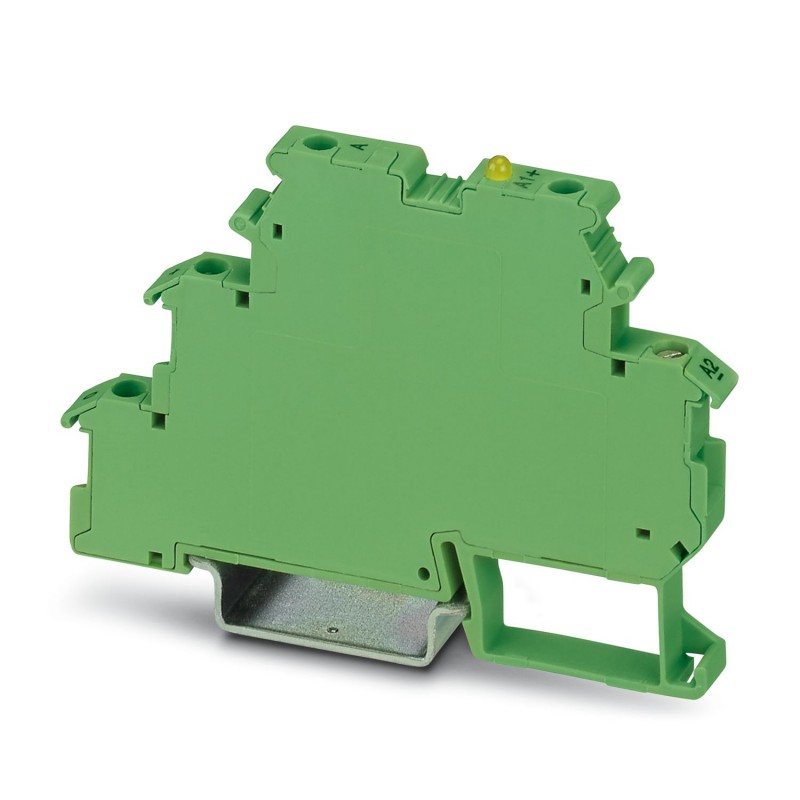

DEK-OE- 5DC/ 5DC/100KHZ-G 2964542 PHOENIX CONTACT Solid-State-Relaisklemme
DEK-OE-5DC/ 5DC/100KHZ-G
2964542
PHOENIX_CONTACT
Solid-State-Relaisklemme
Eingang Halbleiterrelais, mit Gleichspannungsausgang Phasenverschiebung, 100 kHz Übertragungsfrequenz, mit Kontrollleuchte und Schutzschaltung in Ein- und Ausgangsschaltung, Eingang: 5 V DC, Ausgang: 4 - 18 V DC/50 mA
Eingabe-Solid-State-Relais, mit Gleichspannungsausgang-Gegentakt, Übertragungsfrequenz 100 kHz, mit Leuchtanzeige und Schutzbeschaltung im Ein- und Ausgangskreis, Eingang: 5 V DC, Ausgang: 4 - 18 V DC/50 mA
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Hinweis zur Anwendung | Verwendung von Brücken EB 80-DIK... in den DEK-Klemmen: Aufgrund möglicher (geringer) Ausdehnung des DEK-Gehäuses durch Feuchtigkeitsaufnahme aus der umgebenden Luft sowie einem ungünstigem Toleranzspiel zwischen einer größeren Anzahl von DEK-Klemmen und der EB 80-DIK...-Brücke wird empfohlen, bei Verwendung der Brücken EB 80-DIK... diese nach etwa 10 bis 12 DEK-Klemmen zu trennen und an der Stelle eine Drahtbrücke zur jeweils nächsten DEK-Klemme einzusetzen. |
| Produkttyp | Solid-State-Relaismodul |
| Produktfamilie | DEK |
| Anwendung | 100 kHz-Eingabeoptokoppler |
| Betriebsart | 100 % ED |
| Datenpflegestand | |
| Datum letzte Datenpflege | 16.05.2024 |
| Artikelrevision | 13 |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Prüfspannung (Eingang / Ausgang) | 2,5 kV AC (Eingang / Ausgang) |
| Eingangsnennspannung UN | 5 V DC |
| Eingangsspannungsbereich bezogen auf UN | 0,5 ... 1,2 |
| Eingangsspannungsbereich | 2,5 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,3 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,5 |
| Typischer Eingangsstrom bei UN | 8 mA |
| Einschaltzeit typisch | 1 µs |
| Ausschaltzeit typisch | 2 µs |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbeschaltung | Verpolschutz; Verpolschutzdiode |
| Überspannungsschutz | |
| Übertragungsfrequenz | 100 kHz |
| Kontaktausführung | 1 Schließer |
| Art des Digitalausgangs | elektronisch |
| Ausgangsspannungsbereich | 4 V DC ... 18 V DC |
| Grenzdauerstrom | 50 mA |
| Ruhestrom | 8,5 mA |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 1,2 V DC |
| Ausgangsschaltung | 3-Leiter Gegentakt, massegebunden |
| Schutzbeschaltung | Überspannungsschutz; Suppressordiode |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Anzugsdrehmoment | 0,5 Nm |
| Breite | 6,2 mm |
| Höhe | 80 mm |
| Tiefe | 56 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Normen/Bestimmungen | IEC 60947-5-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 2.5 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 4 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.05 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2964542-DEK-OE- 5DC/ 5DC/100KHZ-G | 109 Kbytes |
|
