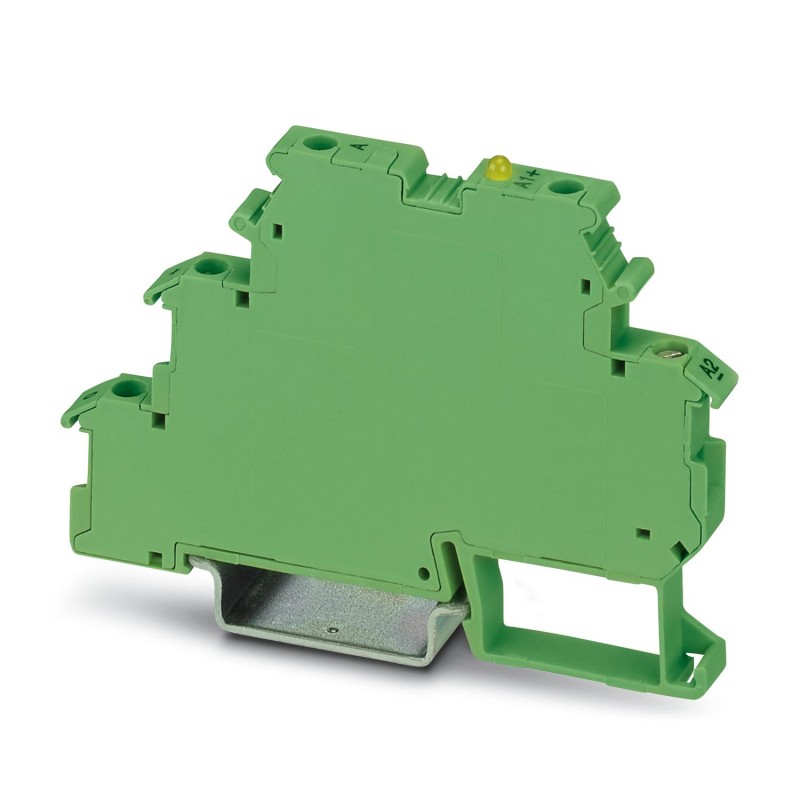

DEK-OE- 5DC/ 5DC/100KHZ-G 2964542 PHOENIX CONTACT Bloc de jonction à relais statique
DEK-OE-5DC/ 5DC/100KHZ-G
2964542
PHOENIX_CONTACT
Bloc de jonction à relais statique
Relais statique d’entrée, avec déphasage de sortie de tension DC, fréquence de transfert de 100 kHz, avec voyant lumineux et circuit de protection dans les circuits d’entrée et de sortie, entrée : 5 V DC, sortie : 4 - 18 V DC/50 mA
Relais d'entrée à semi-conducteurs, avec sortie de tension continue en symétrique, fréquence de transmission 100 kHz, avec voyant lumineux et protection dans les circuits d'entrée et de sortie, entrée : 5 V DC, sortie : 4-18 V DC/50 mA
Relais > Optocoupleur
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque relative à l'application | Utilisation de ponts EB 80-DIK... dans les blocs de jonction DEK : en raison d'une possible (faible) dilatation du boîtier DEK due à l'absorption de l'humidité de l'air ambiant, ainsi que d'un jeu de tolérance défavorable entre le plus grand nombre de blocs de jonction DEK et le pont EB 80-DIK..., il est recommandé, en cas d'utilisation des ponts EB 80-DIK..., de les séparer après les blocs de jonction d'env. 10 à 12 DEK et d'utiliser à la place un pontage pour chaque bloc de jonction DEK suivant. |
| Type de produit | Module relais à semi-conducteurs |
| Gamme de produits | DEK |
| Application | Optocoupleur d'entrée 100 kHz |
| Mode de fonctionnement | 100 % ED |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 16.05.2024 |
| Révision de l'article | 13 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'essai (Entrée/sortie) | 2,5 kV AC (Entrée/sortie) |
| Tension nominale d'entrée UN | 5 V DC |
| Plage de tension d'entrée rapportée à UN | 0,5 ... 1,2 |
| Plage de tension d'entrée | 2,5 V DC ... 6 V DC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,3 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,5 |
| Courant d'entrée typique pour UN | 8 mA |
| Temps d'enclenchement typique | 1 µs |
| Temps de coupure typique | 2 µs |
| Témoin de présence de la tension de service | LED jaune |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension | |
| Fréquence de transmission | 100 kHz |
| Type de contact | 1 contact NO |
| Type de sortie numérique | électronique |
| Plage de tension de sortie | 4 V DC ... 18 V DC |
| Intensité permanente limite | 50 mA |
| Courant de repos | 8,5 mA |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 1,2 V DC |
| Circuit de sortie | à 3 conducteurs symétriques, à la masse |
| Circuit de protection | Parafoudre basse tension; Diode zéner bidirectionnelle |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 56 mm |
| Couleur | vert (RAL 6021) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Normes/Prescriptions | CEI 60947-5-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 2.5 V |
| Type de tension d'entrée (EF003033) | CC |
| Tension de sortie (EF003933) | 4 V |
| Type de tension de sortie (EF008222) | CC |
| Courant de fonctionnement nominal Ie (EF001443) | 0.05 A |
| Type de sortie numérique (EF003601) | Électronique |
| Avec affichage LED (EF005950) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2964542-DEK-OE- 5DC/ 5DC/100KHZ-G | 109 Kbytes |
|
