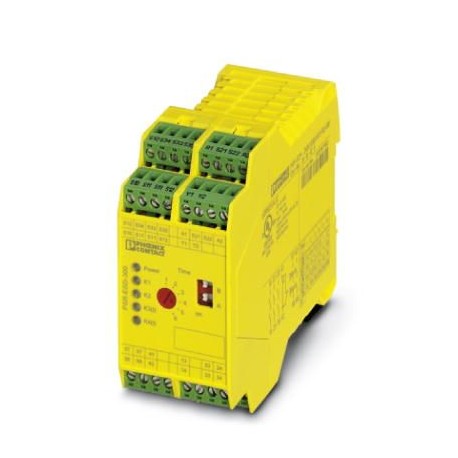

PSR-SCP-24DC/ESD/5X1/1X2/300 2981428 PHOENIX CONTACT Sicherheitsrelais
PSR-SCP-24DC/ESD/5X1/1X2/300
2981428
PHOENIX_CONTACT
Sicherheitsrelais
Sicherheitsrelais für Not-Halt- und Schutztürsteuerung bis SIL3 oder Kat.4, PLe (ENISO13849), 1- oder 2-Kanal-Service, automatische oder manuelle Aktivierung, 3 Schließer, 1 Öffner, 2 Schließer mit 0,2s Trennverzögerung... 300s, steckbare Schraubklemme
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2981428 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 261 (C-6-2017) |
| GTIN | 4017918975227 |
| Gewicht pro Stück (exklusive Verpackung) | 430,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 430,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C (Derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Einsatzhöhe | ≤ 2000 m (über NN) |
Eingangsdaten
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -15 % / +10 % |
|---|---|
| Bemessungssteuerspeisestrom IS | typ. 155 mA |
| Leistungsaufnahme an US | typ. 3,72 W |
| Einschaltstrom | 200 mA (bei US) |
| < 40 mA (bei Us/Ixan S10) | |
| < 150 mA (bei Us/Ixan S12) | |
| > -60 mA (bei Us/Ixan S22) | |
| < 40 mA (bei Us/Ixan S34) | |
| < 40 mA (bei US/Ixan S35) | |
| Stromaufnahme | < 40 mA (bei Us/Ixan S10) |
| < 50 mA (bei Us/Ixan S12) | |
| > -40 mA (bei Us/Ixan S22) | |
| 0 mA (bei Us/Ixan S34) | |
| < 5 mA (bei US/Ixan S35) | |
| Spannung an Eingangs-, Start- und Rückführkreis | 24 V DC -15 % / +10 % |
| Ansprechzeit typisch | < 600 ms (automatischer Start) |
| < 70 ms (manueller Start) | |
| Typ. Anzugszeit bei Us | < 600 ms (bei Ansteuerung über A1) |
| Rückfallzeit typisch | < 20 ms (bei Ansteuerung über S11/S12 und S21/S22) |
| < 20 ms (bei Ansteuerung über A1) | |
| Gleichzeitigkeit Eingang 1/2 | ∞ |
| Wiederbereitschaftszeit | < 1 s |
| Betriebsspannungsanzeige | 1 x LED grün |
| Statusanzeige | 4 x LED grün |
| Schutzbeschaltung | Überspannungsschutz Suppressordiode |
| Schaltfrequenz maximal | 0,5 Hz |
| Max. zulässiger Gesamtleitungswiderstand | ca. 22 Ω (Eingangs- und Startkreise bei US) |
| Filterzeit | 1 ms (an A1 bei Spannungseinbrüchen bei Us) |
| max. 1,5 ms (an S10, S12; Testpulsbreite) | |
| 7,5 ms (an S10, S12; Testpulsrate) | |
| Testpulsrate = 5 x Testpulsbreite |
Ausgangsdaten
| Kontaktausführung | 5 Freigabestrompfade |
|---|---|
| 1 Meldestrompfad | |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung maximal | 250 V AC/DC (Lastkurve beachten) |
| Schaltspannung minimal | 5 V AC/DC |
| Grenzdauerstrom | 6 A (Schließer, Derating beachten) |
| 6 A (Öffner) | |
| Einschaltstrom maximal | 20 A (Δt 100 ms, unverzögerte Kontakte) |
| 8 A (verzögerte Kontakte) | |
| Einschaltstrom minimal | 10 mA |
| Quadr. Summenstrom | 55 A2(Derating beachten) |
| Abschaltleistung (ohmsche Last) maximal | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 110 W (110 V DC, τ = 0 ms, verzögerte Kontakte: 77 W) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, verzögerte Kontakte: 2000 VA) | |
| Abschaltleistung (induktive Last) maximal | 42 W (24 V DC, τ = 40 ms, verzögerte Kontakte: 48 W) |
| 42 W (48 V DC, τ = 40 ms, verzögerte Kontakte: 40 W) | |
| 42 W (110 V DC, τ = 40 ms, verzögerte Kontakte: 35 W) | |
| 42 W (220 V DC, τ = 40 ms, verzögerte Kontakte: 33 W) | |
| Schaltleistung minimal | 50 mW |
| Lebensdauer mechanisch | 10x 106Schaltspiele |
| Schaltvermögen (360/h Schaltspiele) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Ausgangssicherung | 10 A gL/gG (Schließer) |
| 6 A gL/gG (Öffner) |
Allgemein
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach EN 50205 |
|---|---|
| Nennbetriebsart | 100 % ED |
| Nettogewicht | 430 g |
| Einbaulage | beliebig |
| Montageart | Tragschienenmontage |
| Schutzart | IP20 |
| IP54 | |
| Schutzart Einbauort minimal | IP54 |
| Material Gehäuse | PBT |
| Farbe Gehäuse | gelb |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
Sicherheitstechnische Kenngrößen
| Stopp-Kategorie | 0 |
|---|---|
| 1 | |
| Benennung | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (für verzögerte Kontakte SIL 2) |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 (für verzögerte Kontakte SIL 2) |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | e (für verzögerte Kontakte PL d) |
| Kategorie | 4 (Unverzögerte Kontakte) |
| 3 (verzögerte Kontakte) | |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (für verzögerte Kontakte SILCL 2) |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178/VDE 0160 |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung / Isolierung | Basisisolierung 4 kV: zwischen allen Strompfaden und Gehäuse Sichere Trennung, verstärkte Isolierung 6 kV: zwischen 13/14, 23/24, 33/34 und den restlichen Strompfaden zwischen 13/14, 23/24, 33/34 untereinander |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Grundgerät |
| Tragschienenmontage möglich (EF003972) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Geeignet zur Überwachung von Positionsschaltern (EF007270) | Ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) | Ja |
| Geeignet zur Überwachung von Ventilen (EF007272) | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) | Ja |
| Geeignet zur Überwachung von taktilen Sensoren (EF007271) | Nein |
| Geeignet zur Überwachung von Magnetschaltern (EF007266) | Ja |
| Geeignet zur Überwachung von Näherungsschaltern (EF007267) | Nein |
| Auswertung der Eingänge (EF008245) | sonstige |
| Mit Starteingang (EF003342) | Nein |
| Mit Mutingfunktion (EF004057) | Nein |
| Mit Rückführkreis (EF003343) | Ja |
| Rückfallverzögerung (EF001129) | 0.6 s |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) | 0 |
| Stoppkategorie nach IEC 60204 (EF007498) | sonstige |
| Mit Zulassung für BG BIA (EF004145) | Nein |
| Mit Zulassung nach UL (EF001783) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 99 mm |
| Tiefe (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981428-PSR-SCP- 24DC/ESD/5X1/1X2/300 | 143 Kbytes |
|
