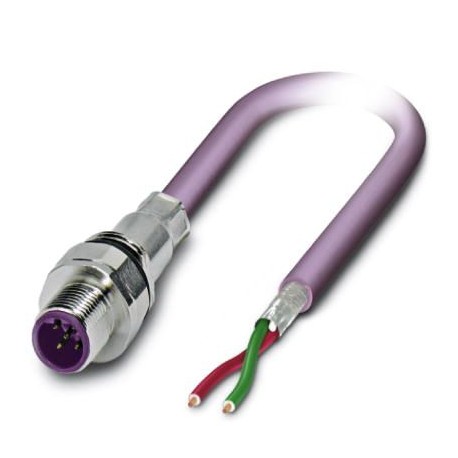

SACCEC-M12MSB-2CON-M16/10-910 1525584 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCEC-M12MSB-2CON-M16/10-910
1525584
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Konect. Stecker. apar sein. Stirnwand, 2-polig halogenfrei, fliederrot RAL 4001, geschirmt, Stecker, gerade, M12, Kodierung: B, ein freies Kabelende, Frontmontage, M16 x 1,5, Kabellänge: 10 m, PROFIBUS, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb< 0,1%) Artikelnummer: 1239885
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1525584 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 17 (PC-2005) |
| GTIN | 4046356022323 |
| Gewicht pro Stück (exklusive Verpackung) | 610,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 610,800 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 60 V |
| Polzahl | 2 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Prüfspannung | 2500 V |
| Anschlussart | PROFIBUS |
| Montageart | Vorderwandmontage M16 x 1,5 |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Rändel | Metall |
Leitung
| Kabeltyp | PROFIBUS |
|---|---|
| Leiterquerschnitt | 0,22 mm² |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 19x 0,12 mm |
| Aderdurchmesser inkl. Isolierung | 2,55 mm ±0,07 mm |
| Aderfarben | rot, grün |
| Art der Paarschirmung | Alu-kaschierte Polyesterfolie |
| Gesamtverseilung | 2 Adern mit 2 Füllern zur Seele |
| Schirmung | Geflecht aus verzinkten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser | 7,80 mm |
| Kleinster Biegeradius, fest verlegt | min. 78 mm |
| Kleinster Biegeradius, beweglich verlegt | min. 78 mm |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 78 mm |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 7 m/s² |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Leiterwiderstand | ≤ 78,4 mΩ/m |
| Betriebskapazität | 32 pF (Ader-Ader) |
| Nennspannung Leitung | 30 V |
| Prüfspannung Ader/Ader | 1500 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 2 |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -25 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
