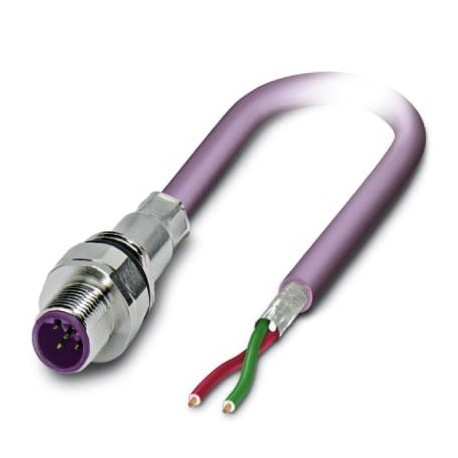

SACCEC-M12MSB-2CON-M16/10-910 1525584 PHOENIX CONTACT Connecteurs encastrables pour système bus
SACCEC-M12MSB-2CON-M16/10-910
1525584
PHOENIX_CONTACT
Connecteurs encastrables pour système bus
Conect. bouchon. pour être à égalité. paroi avant, 2 pôles sans halogène, rouge lilas RAL 4001, blindé, connecteur mâle, droit, M12, codage : B, une extrémité de câble libre, montage frontal, M16 x 1,5, longueur du câble : 10 m, PROFIBUS, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) code de l’article : 1239885
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1525584 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 17 (PC-2005) |
| GTIN | 4046356022323 |
| Poids par pièce (hors emballage) | 0,611 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V |
| Nombre de pôles | 2 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | B - inversé |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 2500 V |
| Type de raccordement | PROFIBUS |
| Type de montage | Montage sur face avant M16 x 1,5 |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de la molette | Métallique |
Câble
| Type de câble | PROFIBUS |
|---|---|
| Section du conducteur | 0,22 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 19x 0,12 mm |
| Diamètre du fil avec isolant | 2,55 mm ±0,07 mm |
| Coloris des fils | rouge, vert |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 fils avec 2 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 80 % |
| Gaine extérieure, coloris | violet RAL 4001 |
| Diamètre extérieur du câble | 7,80 mm |
| Rayon de courbure minimal, pose fixe | min. 78 mm |
| Rayon de courbure minimal, pose souple | min. 78 mm |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 78 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 7 m/s² |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 78,4 mΩ/m |
| Capacité en service | 32 pF (fil-fil) |
| Tension nominale câble | 30 V |
| Tension d'essai fil/fil | 1500 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 2 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
